Anmerkung: Der SD650-N V2 Einbaurahmen enthält einen Rechenknoten und einen GPU-Knoten.

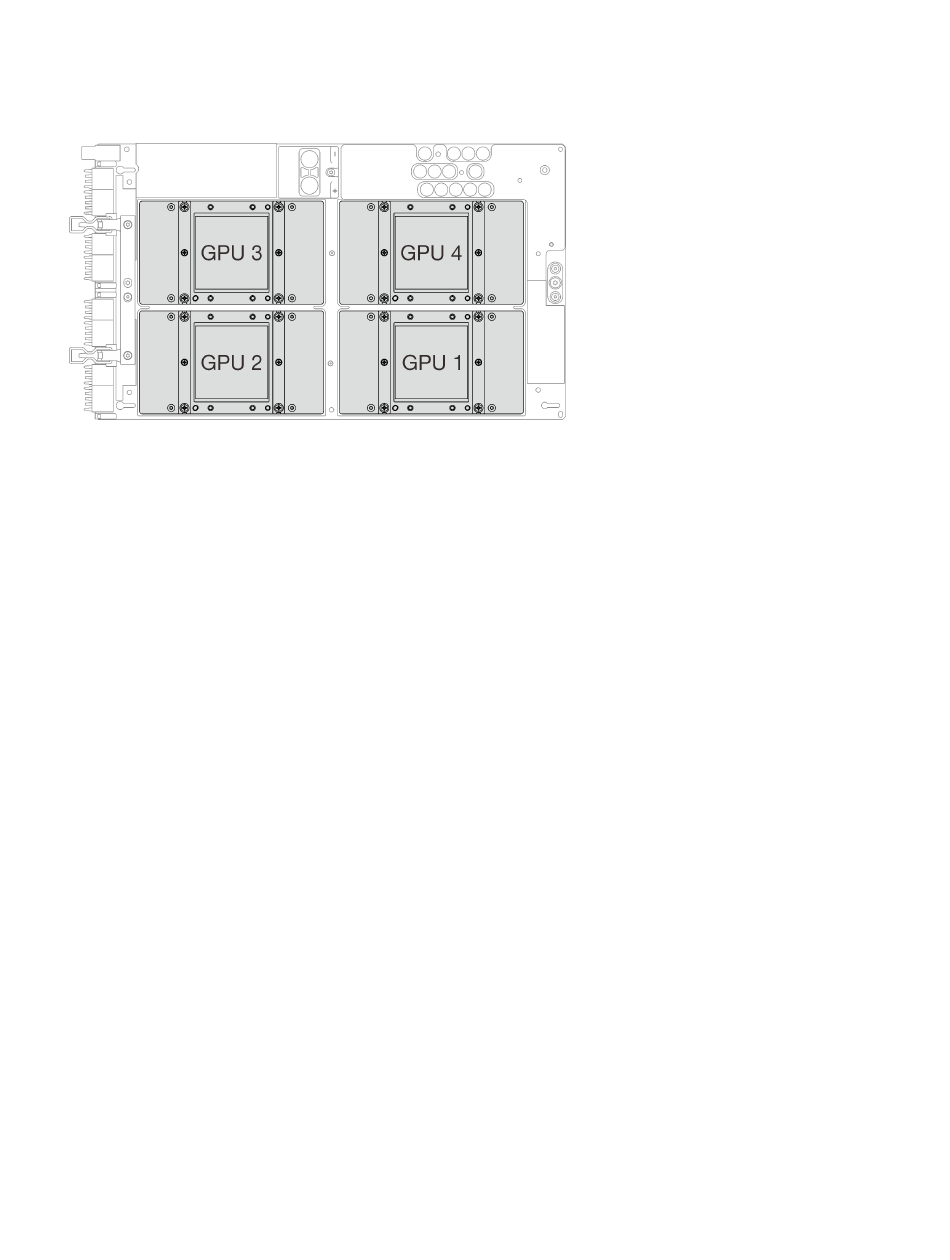

In der folgenden Abbildung sind die Position des GPU-Anschlusses und die GPU-Nummerierung dargestellt.
Abbildung 18. GPU-Anschluss und -Nummerierung
Schalter auf der Systemplatine
In der folgenden Abbildung finden Sie die Positionen und Beschreibungen der Schalter.
Wichtig:
1. Schalten Sie die Lösung aus, bevor Sie Schaltereinstellungen ändern oder Brücken versetzen; trennen
Sie dann die Verbindungen zu allen Netzkabeln und externen Kabeln. Lesen Sie hierzu die Informationen
unter
http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html
„Installationsrichtlinien" auf Seite
„Knoten ausschalten" auf Seite
2. Wenn auf den Schalterblöcken ein durchsichtiger Schutzaufkleber angebracht ist, müssen Sie diesen
entfernen und entsorgen, um Zugang zu den Schaltern zu haben.
3. Alle Schalter- oder Brückenblöcke auf der Systemplatine, die in den Abbildungen in diesem Dokument
nicht dargestellt sind, sind reserviert.
55,
„Umgang mit aufladungsempfindlichen Einheiten" auf Seite 59
15.
sowie
.
Kapitel 2
Lösungskomponenten
und
35
