Lenovo ThinkSystem SD650 V3 Neptune DWC Benutzerhandbuch Seite 77

Einbaurahmen
Vorschau ausblenden Andere Handbücher für ThinkSystem SD650 V3 Neptune DWC:
Inhaltsverzeichnis

Werbung

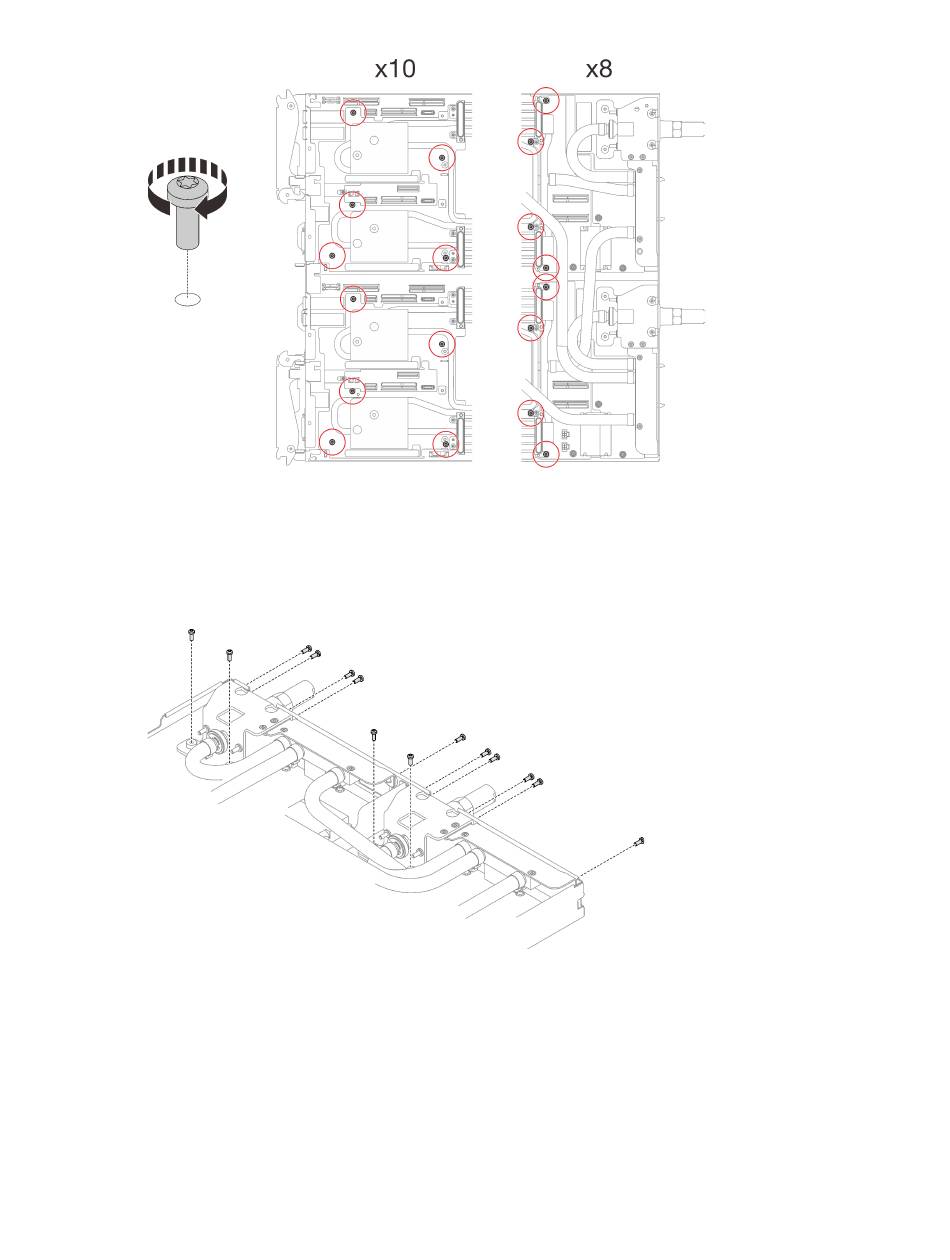

Abbildung 45. Installieren der Schrauben des Wasserkreislaufs
Schritt 16. Installieren Sie die folgenden Schrauben, um den Schnellanschluss zu befestigen.
• Vier T10-Torx-Schrauben, um den Schnellanschluss zu befestigen.
• Zehn T10-Torx-Schrauben an der Rückseite des Knotens.
Abbildung 46. Installation der Schrauben am Schnellanschluss
Schritt 17. Installieren Sie zwei VR-Klemmplatten in den Knoten und installieren Sie die T10-Torx-Schrauben
(4 x T10-Torx-Schrauben für zwei Knoten).
.
Kapitel 5
Prozeduren beim Hardwareaustausch
69
