a. Suchen Sie das Kabel mit dem Stecker mit der Markierung SSD 0/2 und schließen Sie
es an das Laufwerk an.
b. Drehen Sie das Laufwerk um.
c. Installieren Sie das Laufwerk unten in der Laufwerkhalterung und stellen Sie sicher, dass
es fest sitzt.

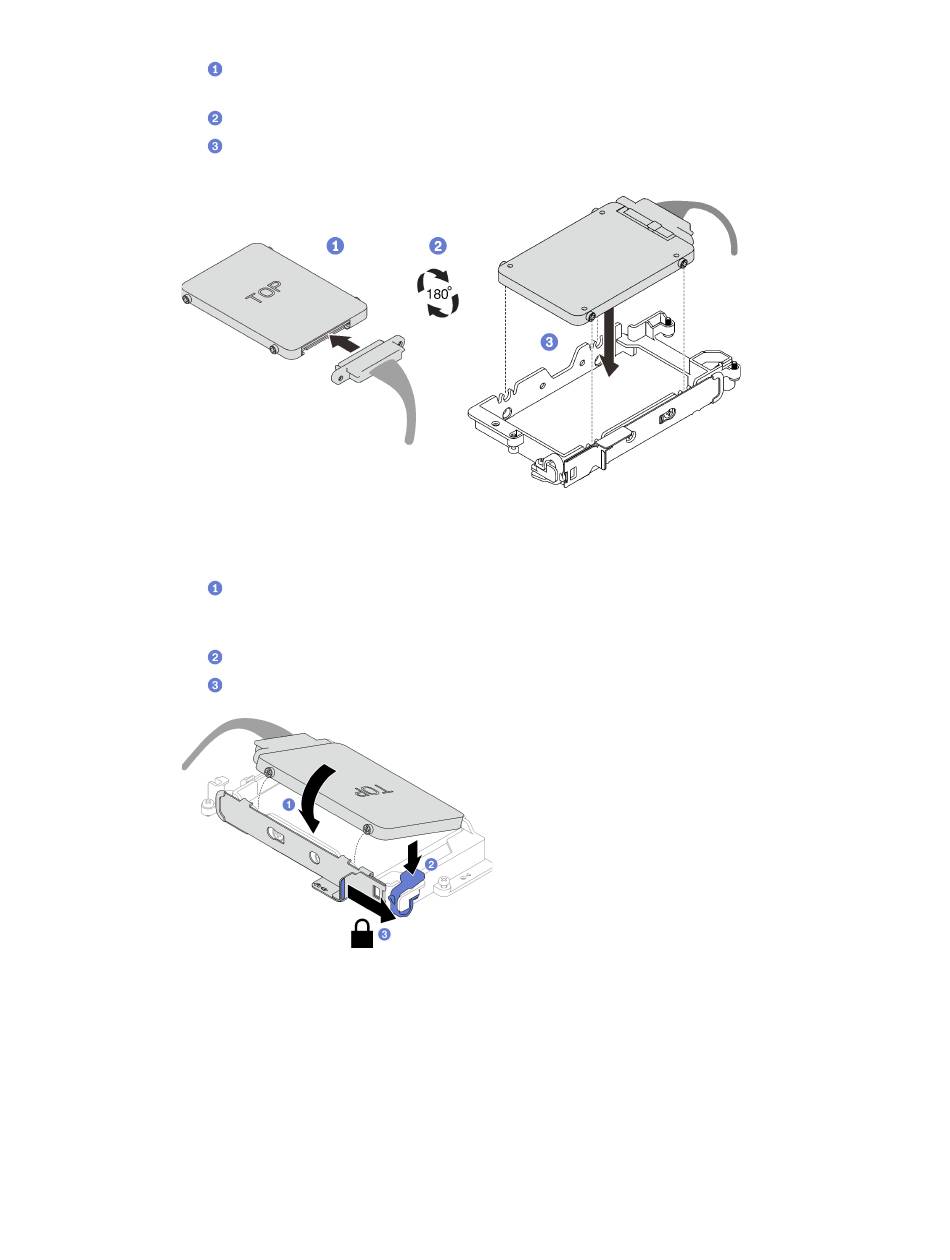

Abbildung 64. Installation des unteren Laufwerks
3. Installieren Sie das obere Laufwerk.
a. Suchen Sie das Kabel mit dem Stecker mit der Markierung SSD 1/3 und schließen Sie
es an das Laufwerk an. Neigen Sie das Laufwerk anschließend wie dargestellt in die
Oberseite der Laufwerkhalterung.
b. Halten Sie den Entriegelungshebel gedrückt.
c. Schieben Sie die Metalllasche in die gesperrte Position.
Abbildung 65. Installation des oberen Laufwerks
Nach dieser Aufgabe
1. Installieren Sie die Laufwerkhalterung. Siehe
2. Installieren Sie die Querstreben. Siehe
3. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite 45.
4. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 42.
„Laufwerkhalterung installieren" auf Seite
„Querstreben installieren" auf Seite
„Abdeckung des Einbaurahmens installieren"
„DWC Einbaurahmen im Gehäuse installieren" auf
