PCIe-Adapterkartenbaugruppe entfernen (ConnectX-6)
Mithilfe der Informationen in diesem Abschnitt können Sie eine PCIe-Adapterkartenbaugruppe mit
ConnectX-6 entfernen.
Zu dieser Aufgabe
Achtung:
• Lesen Sie „Installationsrichtlinien" auf Seite 33
sicherzustellen, dass Sie sicher arbeiten.
• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.
• Ziehen Sie alle externen Kabel vom Gehäuse ab.
• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-BQs0NXGCm6ZwVtMOSykxd
Vorgehensweise
Schritt 1. Bereiten Sie diese Aufgabe vor.
a. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
c. Ziehen Sie bei gemeinsam genutzten oder Socket Direct-Konfigurationen das Kabel von der
Systemplatine ab. Siehe

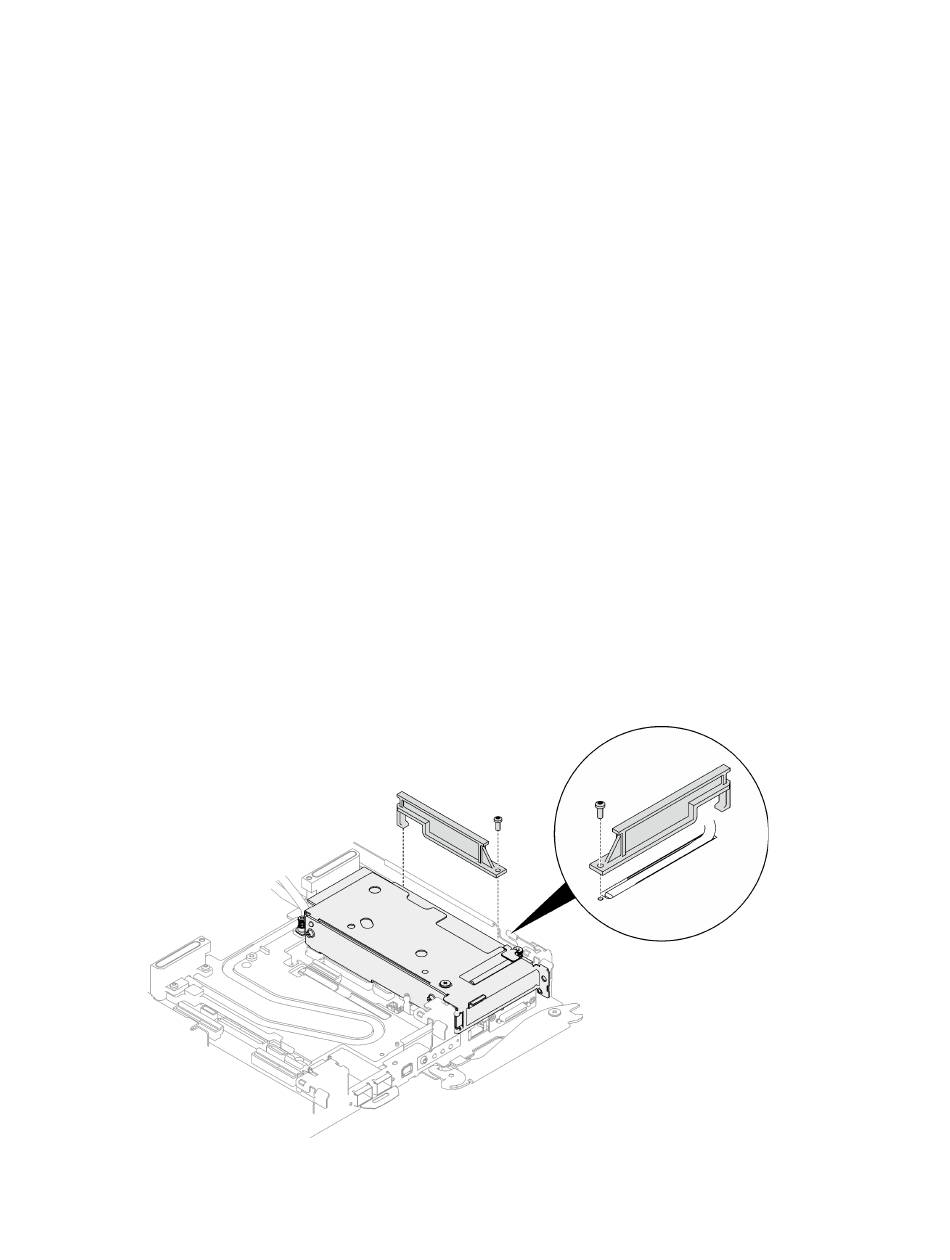

Schritt 2. Wenn ein Wärmerohrträger installiert ist, entfernen Sie die Schraube, mit der er befestigt ist, und
entfernen Sie dann den Wärmerohrträger.
Abbildung 108. Entfernen des Wärmerohrträgers
und „Sicherheitsprüfungscheckliste" auf Seite
.
41.
44.
Kapitel 6 „Interne Kabelführung" auf Seite
https://www.youtube.com/playlist?list=
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
197.
.
Kapitel 5 Prozeduren beim Hardwareaustausch
35, um
121
