Pcie-Adapterkartenbaugruppe Austauschen (Connectx-7 Ndr 400) - Lenovo ThinkSystem SD650 V3 Neptune DWC Benutzerhandbuch

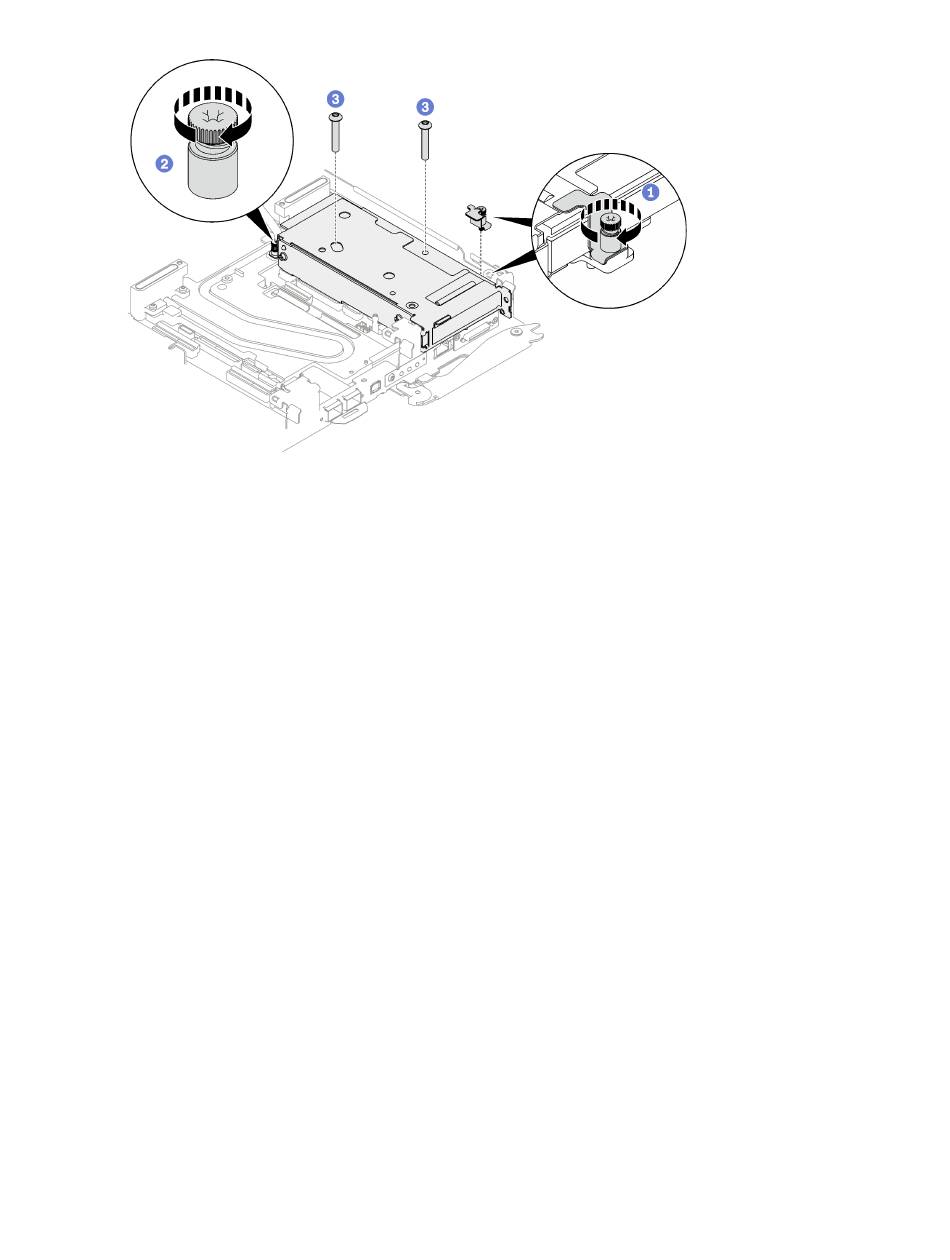

Abbildung 132. Installation der unverlierbaren Schraube der Klemmbefestigung
Nach dieser Aufgabe
1. Verlegen Sie bei gemeinsam genutzten oder Socket Direct-Konfigurationen die Kabel. Ausführliche
Informationen zur Kabelführung finden Sie unter
2. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite 45.
3. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 42.
4. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
5. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum
langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.

PCIe-Adapterkartenbaugruppe austauschen (ConnectX-7 NDR 400)

Mithilfe der Informationen in diesem Abschnitt können Sie eine PCIe-Adapterkartenbaugruppe mit
ConnectX-7 NDR 400 Adapter entfernen und installieren.
• Informationen zur PCIe-Adapterkarte mit ConnectX-6 Adapter finden Sie im Abschnitt
Adapterkartenbaugruppe austauschen (ConnectX-6)" auf Seite
• Informationen zur PCIe-Adapterkarte mit ConnectX-7 NDR 200 Adapter finden Sie im Abschnitt
Adapterkartenbaugruppe austauschen (ConnectX-7 NDR 200)" auf Seite
PCIe-Adapterkartenbaugruppe entfernen (ConnectX-7 NDR 400)
Mithilfe der Informationen in diesem Abschnitt können Sie eine PCIe-Adapterkartenbaugruppe mit
ConnectX-7 NDR 400 Adapter entfernen.
Zu dieser Aufgabe
Achtung:
140
ThinkSystem SD650 V3 Neptune DWC Einbaurahmen Benutzerhandbuch
Kapitel 6 „Interne Kabelführung" auf Seite
„Abdeckung des Einbaurahmens installieren"
„DWC Einbaurahmen im Gehäuse installieren" auf
120.
130.
197.
„PCIe-
„PCIe-
