Lenovo ThinkSystem SD650 V3 Neptune DWC Benutzerhandbuch Seite 111

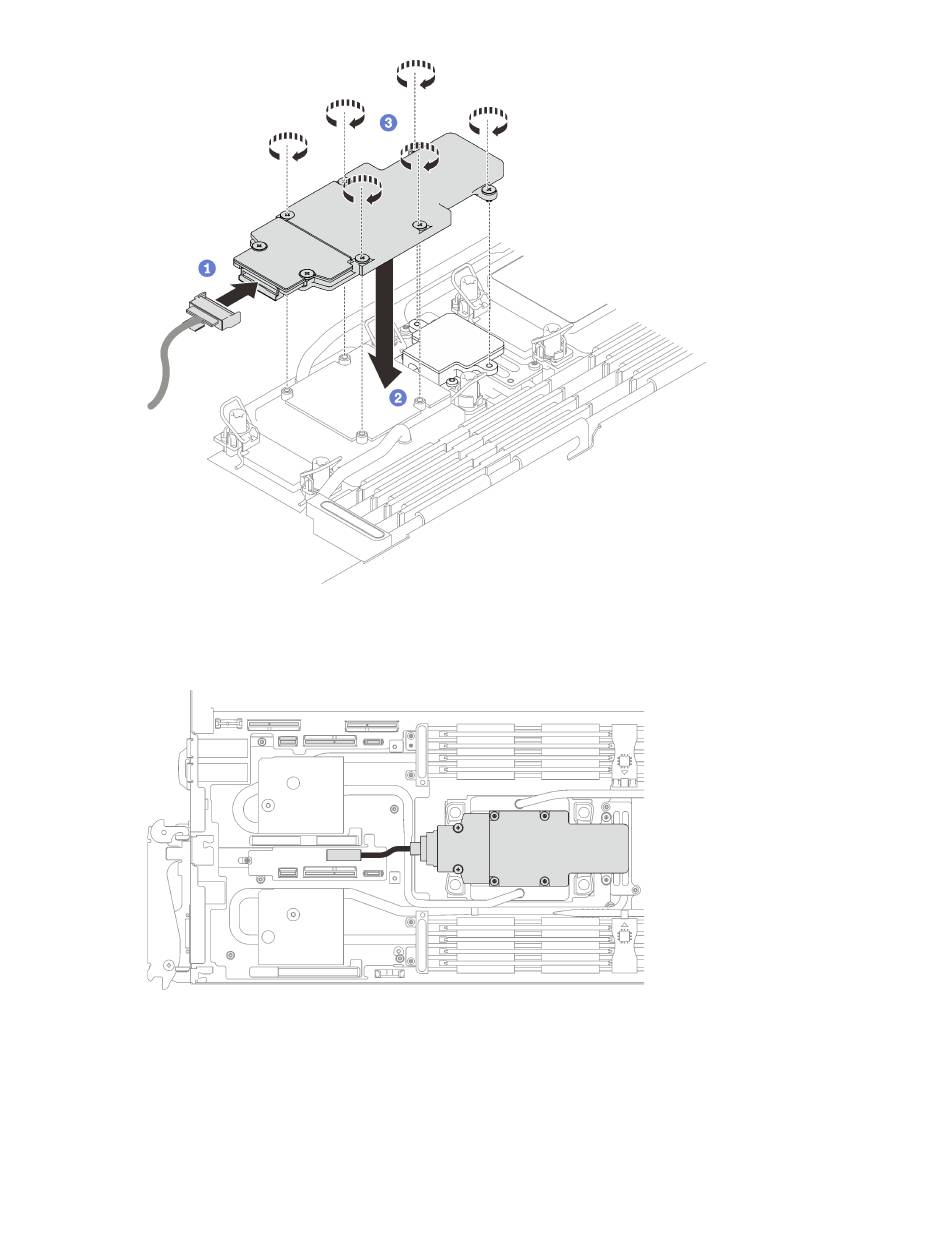

Abbildung 87. Installation der M.2-Rückwandplatinenbaugruppe
Schritt 5. Schließen Sie das Kabel an die Systemplatine an.
Abbildung 88. Installation des Kabels der M.2-Rückwandplatinenbaugruppe
Nach dieser Aufgabe
1. Installieren Sie die Querstreben. Siehe
2. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite 45.
3. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 42.
„Querstreben installieren" auf Seite
„Abdeckung des Einbaurahmens installieren"
„DWC Einbaurahmen im Gehäuse installieren" auf
Kapitel 5
48.
.
Prozeduren beim Hardwareaustausch
103
