Anmerkung: Zu Ihrer Sicherheit sollten Sie eine Hebevorrichtung verwenden, wenn Sie den Einbaurahmen
im Rack installieren.
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-BQs0NXGCm6ZwVtMOSykxd
Vorgehensweise
Anmerkung: Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen,
jedoch ist das Installationsverfahren identisch.
Schritt 1. Installieren Sie den Einbaurahmen in der Position für den Einbaurahmen.
Achtung:
• Um eine ordnungsgemäße Systemkühlung zu gewährleisten, sollte das Gehäuse nicht ohne
einen DWC Einbaurahmen oder eine installierte Abdeckblende für Einbaurahmen in jeder
Position für Einbaurahmen betrieben werden. Eine Referenz finden Sie im folgenden Bild.
• Beginnen Sie bei der Installation von Einbaurahmen im DW612S Gehäuse mit Steckplatz 1.
• Wenn Sie einen vorher entfernten DWC Einbaurahmen erneut installieren, müssen Sie ihn in
derselben Position für Einbaurahmen installieren, aus der Sie ihn entfernt haben. Einige
Konfigurationsinformationen und Aktualisierungsoptionen des DWC Einbaurahmens werden
anhand der Positionsnummer des Einbaurahmens festgelegt. Die Neuinstallation eines DWC
Einbaurahmens in einer anderen Position für Einbaurahmen kann unbeabsichtigte Folgen
haben. Wenn Sie den DWC Einbaurahmen in einer anderen Position für Einbaurahmen als zuvor
installieren, müssen Sie die DWC Knoten im Einbaurahmen möglicherweise neu konfigurieren.
Schritt 2. Installieren Sie den Einbaurahmen.
a.
Vergewissern Sie sich, dass die vorderen Verriegelungsgriffe am DWC Einbaurahmen in der
geöffneten Position sind. Setzen Sie den DWC Einbaurahmen anschließend bis zum Anschlag
in die Position für Einbaurahmen ein.
b.
Drehen Sie die vorderen Verriegelungsgriffe des DWC Einbaurahmens in die geschlossene
Position, um den Einbaurahmen im Gehäuse zu sichern.
Anmerkung: Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrer Lösung
ab.

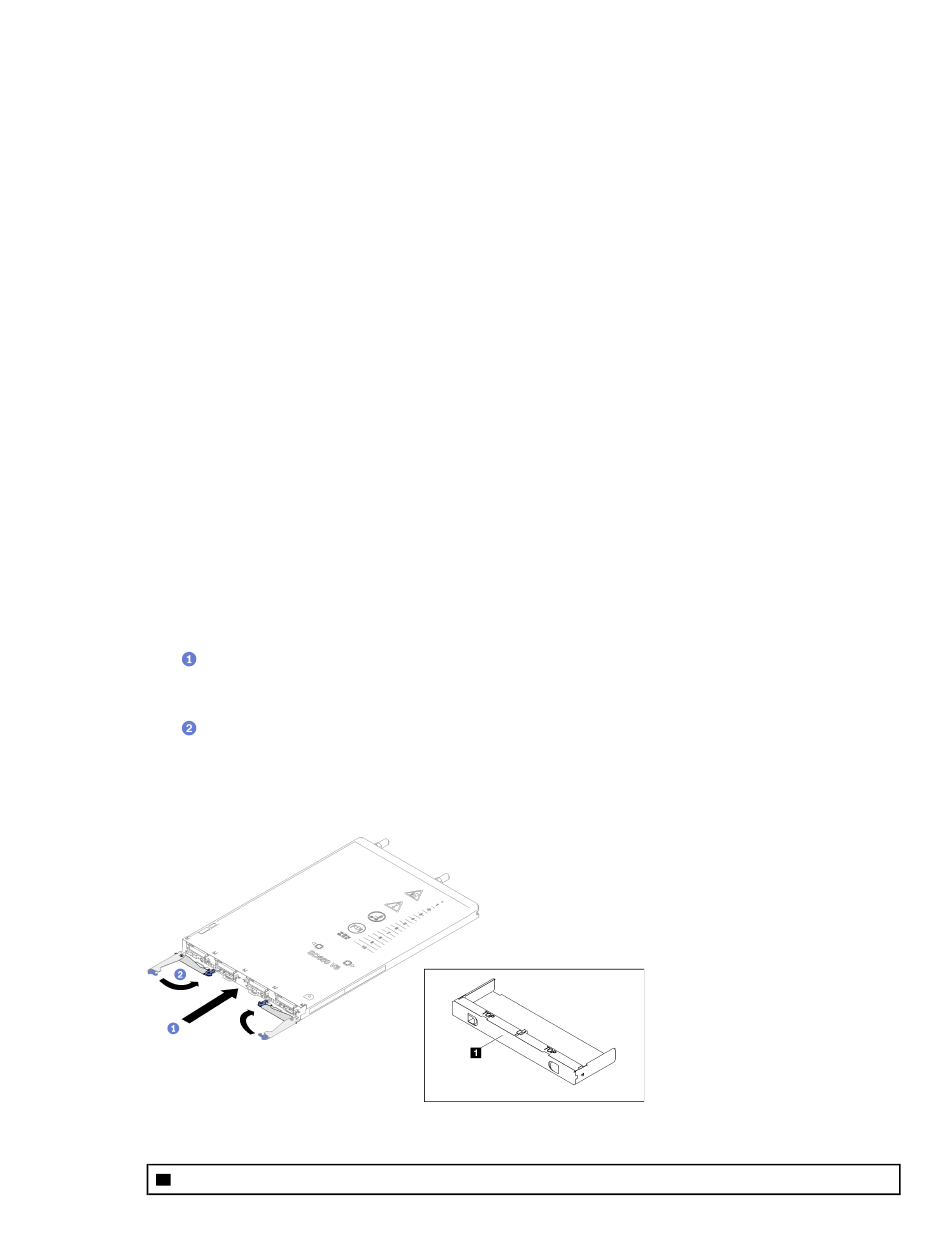

Abbildung 16. Installation des Einbaurahmens
Abdeckblende für Einbaurahmen
1
https://www.youtube.com/playlist?list=
.
Kapitel 5
.
Prozeduren beim Hardwareaustausch
43
