Layout der Systemplatine
Die Abbildungen in diesem Abschnitt enthalten Informationen über die Anschlüsse, Schalter und Brücken,
die auf der Systemplatine verfügbar sind.
Weitere Informationen zu den Anzeigen auf der Systemplatine finden Sie unter
„Anzeigen auf der
Systemplatine" auf Seite
17.
Anschlüsse auf der Systemplatine
In den folgenden Abbildungen sind die DIMM-Steckplätze und internen Anschlüsse auf der Systemplatine
dargestellt.
DIMM-Steckplatznummerierung

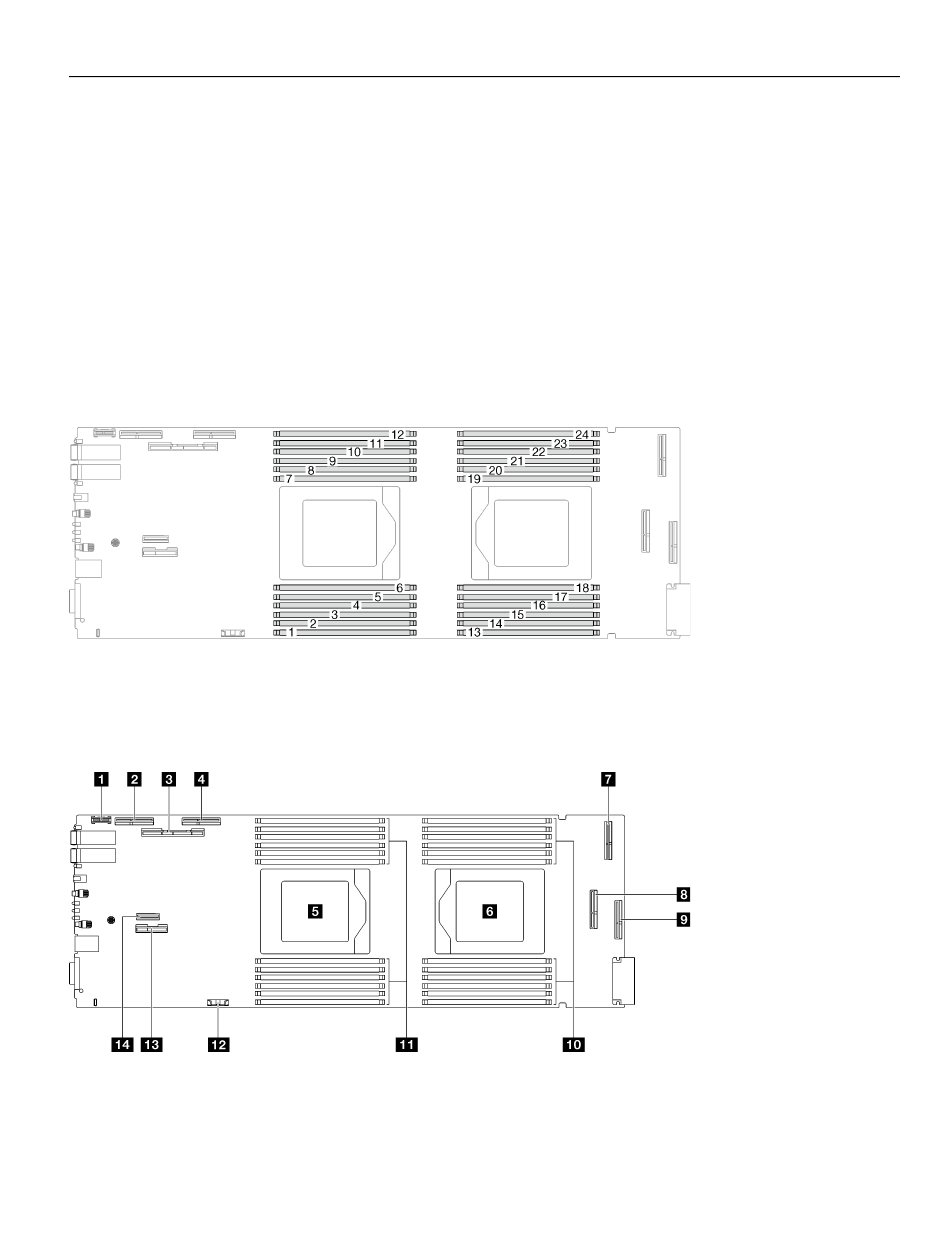

In der folgenden Abbildung ist die DIMM-Steckplatznummerierung auf der Systemplatine des
Rechenknotens dargestellt.
Abbildung 3. DIMM-Steckplatznummerierung auf der Systemplatine des Rechenknotens
Interne Anschlüsse auf der Systemplatine
In den folgenden Abbildungen sind die internen Anschlüsse auf der Systemplatine dargestellt.
Abbildung 4. Interne Anschlüsse auf Systemplatine des Rechenknotens
.
