Optional Mit Relais; Bedienung Pumpe - Prominent Beta/4 Kurzanleitung

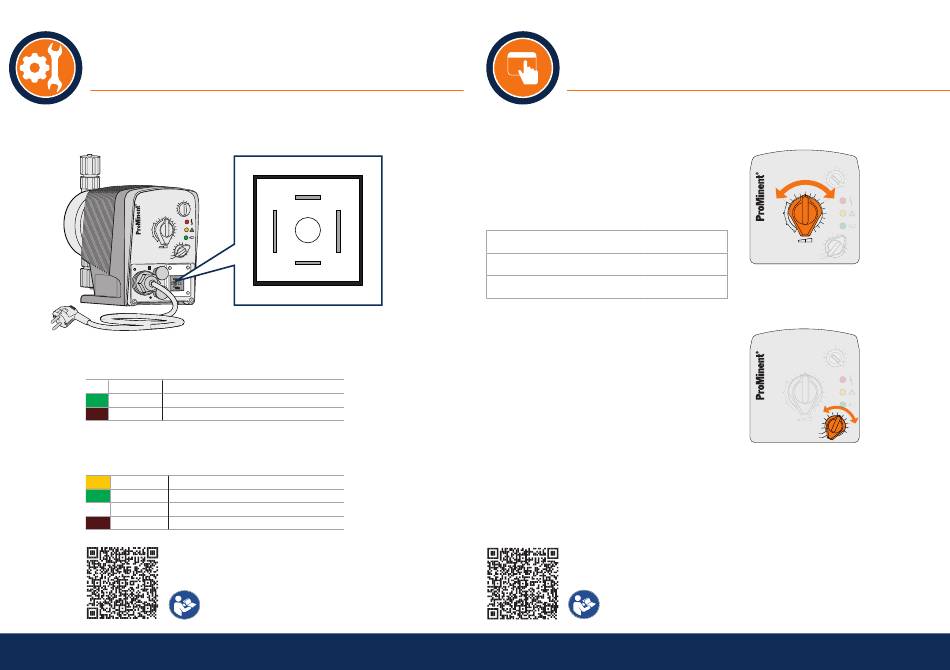

Optional mit Relais

Ein Relais ist optional bestellbar.
beta/ 4
1:2 1:1 2:1
4:1
1:4
1:8 8:1
16:14
1:16
1:32 32:1
50
40 60 1:64 64:1
30
70
20 80
10 90
40 50
100 30 60
20 70
10 80
EXTERN 90
STOP 100
TEST
Z12x10
Z12x10
Störmelderelais
(Identcode 1 + 3)
1 weiß NO (normally open)
2 grün NC (normally closed)
4 braun COM (common)
Störmelderelais + Taktgeberrelais
(Identcode 4 + 5, A + B)
1 gelb NO (normally open)
4 grün COM (common)
3 weiß NO (normally closed)
2 braun COM (common)
Detaillierte Informationen zur Bedienung
finden Sie in der Betriebsanleitung,
Kapitel „Elektrisch installieren".
DE 26
3
2 1
4

Bedienung Pumpe

Vor der Verwendung Pumpe durchspülen.
Hublänge einstellen
Um die Hublänge einzustellen, den
Hublängeneinstellknopf drehen.
Empfohlene Hublänge
Standard-Typ 30 ... 100 %
SEK und SER-Typ 50 ... 100 %
Hubfrequenz einstellen
Um die Hubfrequenz einzustellen,
den Multifunktionsschalter drehen.
Einstellwerte zwischen 10 ... 100 %
möglich.
Detaillierte Informationen zur Bedienung
finden Sie in der Betriebsanleitung,
Kapitel „Bedienen"
beta/ 4
1:1
2:1
1:2
4:1
1:4
1:8 8:1
1:16 16:14
1:32 32:1
50
1:64 64:1
40 60
30 70
20 80
10
90
40 50
100 60
30
20 70
10 80
EXTERN 90
STOP 100
TEST
beta/ 4
1:1
1:2 2:1
4:1
1:4
1:8 8:1
1:16 16:14
1:32 32:1
50
1:64 64:1
40 60
30 70
20 80
10
90
40 50
100 60
30
20 70
10 80
EXTERN 90
STOP 100
TEST
