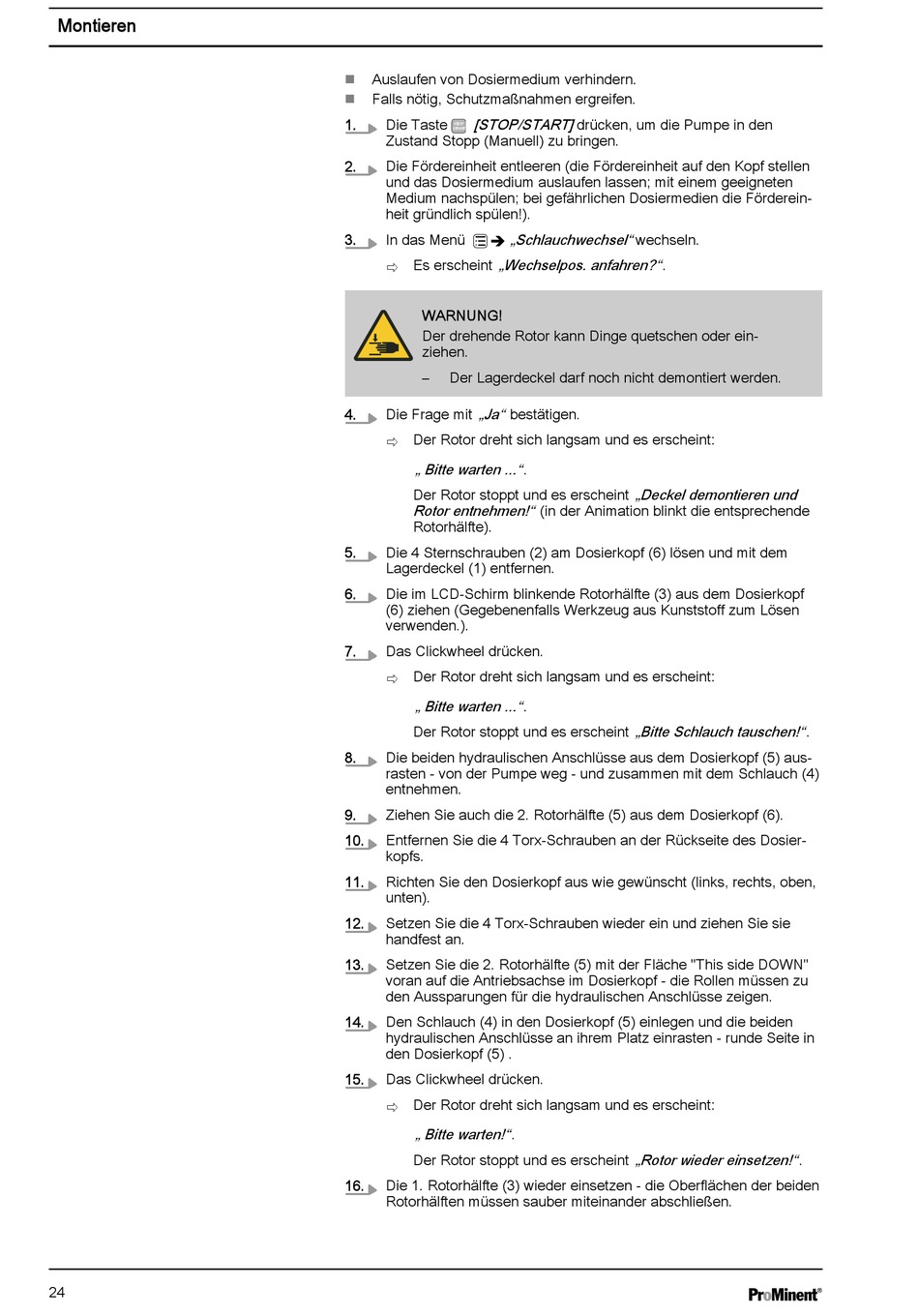

ProMinent DULCO flex Control Betriebsanleitung Seite 24

Montieren
24
Auslaufen von Dosiermedium verhindern.
n
Falls nötig, Schutzmaßnahmen ergreifen.
n
[STOP/START] drücken, um die Pumpe in den
1. Die Taste
Zustand Stopp (Manuell) zu bringen.
2. Die Fördereinheit entleeren (die Fördereinheit auf den Kopf stellen
und das Dosiermedium auslaufen lassen; mit einem geeigneten
Medium nachspülen; bei gefährlichen Dosiermedien die Förderein‐
heit gründlich spülen!).
„Schlauchwechsel" wechseln.
3. In das Menü
„Wechselpos. anfahren?" .
ð Es erscheint
WARNUNG!
Der drehende Rotor kann Dinge quetschen oder ein‐
ziehen.
– Der Lagerdeckel darf noch nicht demontiert werden.
„Ja" bestätigen.
4. Die Frage mit
ð Der Rotor dreht sich langsam und es erscheint:
„ Bitte warten ..." .
Der Rotor stoppt und es erscheint
Rotor entnehmen!" (in der Animation blinkt die entsprechende
Rotorhälfte).
5. Die 4 Sternschrauben (2) am Dosierkopf (6) lösen und mit dem
Lagerdeckel (1) entfernen.
6. Die im LCD-Schirm blinkende Rotorhälfte (3) aus dem Dosierkopf
(6) ziehen (Gegebenenfalls Werkzeug aus Kunststoff zum Lösen
verwenden.).
7. Das Clickwheel drücken.
ð Der Rotor dreht sich langsam und es erscheint:
„ Bitte warten ..." .
Der Rotor stoppt und es erscheint
8. Die beiden hydraulischen Anschlüsse aus dem Dosierkopf (5) aus‐
rasten - von der Pumpe weg - und zusammen mit dem Schlauch (4)
entnehmen.
9. Ziehen Sie auch die 2. Rotorhälfte (5) aus dem Dosierkopf (6).
10. Entfernen Sie die 4 Torx-Schrauben an der Rückseite des Dosier‐
kopfs.
11. Richten Sie den Dosierkopf aus wie gewünscht (links, rechts, oben,
unten).
12. Setzen Sie die 4 Torx-Schrauben wieder ein und ziehen Sie sie
handfest an.
13. Setzen Sie die 2. Rotorhälfte (5) mit der Fläche "This side DOWN"
voran auf die Antriebsachse im Dosierkopf - die Rollen müssen zu
den Aussparungen für die hydraulischen Anschlüsse zeigen.
14. Den Schlauch (4) in den Dosierkopf (5) einlegen und die beiden
hydraulischen Anschlüsse an ihrem Platz einrasten - runde Seite in
den Dosierkopf (5) .
15. Das Clickwheel drücken.
ð Der Rotor dreht sich langsam und es erscheint:
„ Bitte warten!" .
Der Rotor stoppt und es erscheint
16. Die 1. Rotorhälfte (3) wieder einsetzen - die Oberflächen der beiden
Rotorhälften müssen sauber miteinander abschließen.
„Deckel demontieren und
„Bitte Schlauch tauschen!" .
„Rotor wieder einsetzen!" .
