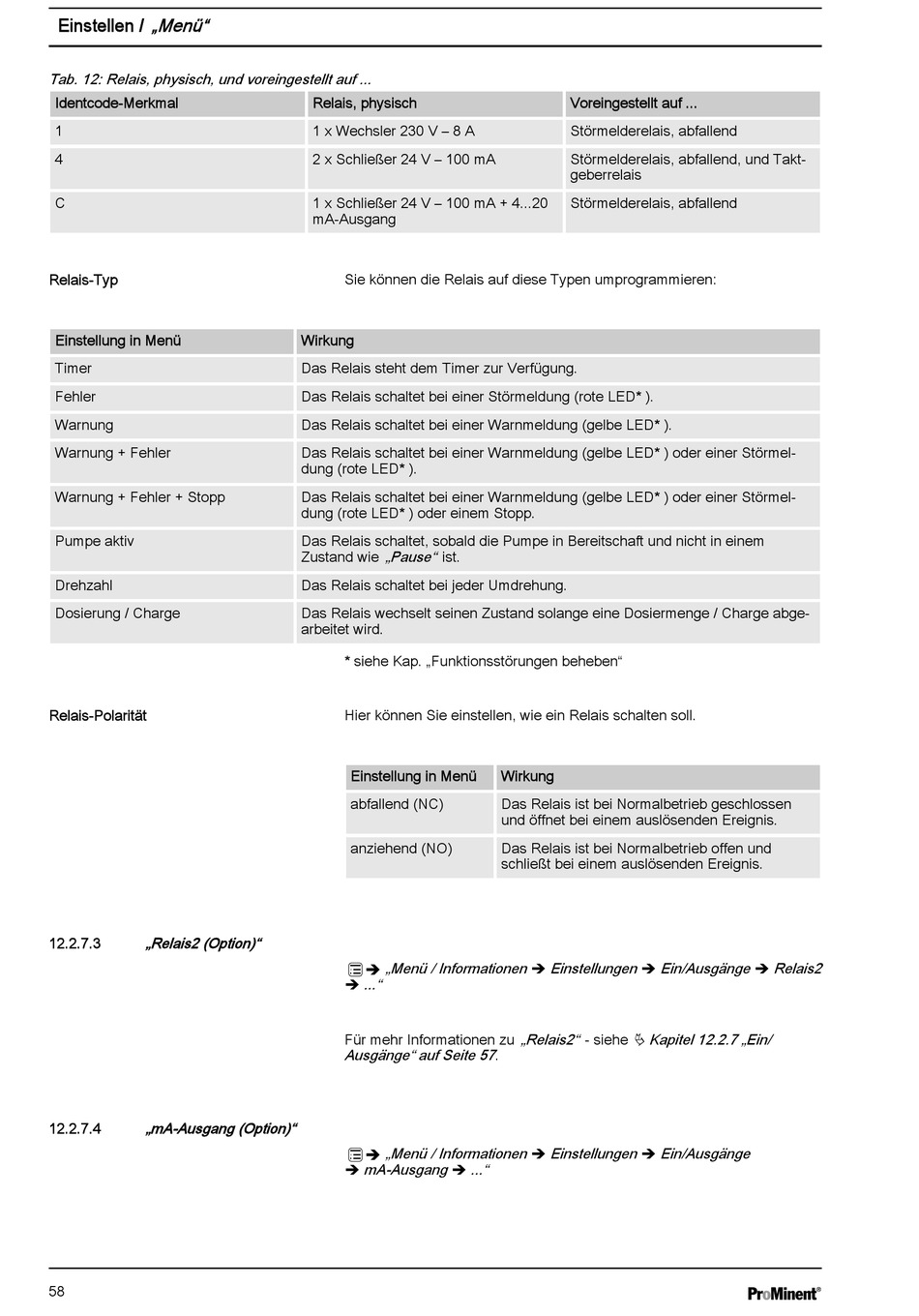

Einstellen /
Tab. 12: Relais, physisch, und voreingestellt auf ...
Identcode-Merkmal
1
4
C
Relais-Typ
Einstellung in Menü
Timer
Fehler
Warnung
Warnung + Fehler
Warnung + Fehler + Stopp
Pumpe aktiv
Drehzahl
Dosierung / Charge
Relais-Polarität
„Relais2 (Option)"
12.2.7.3
„mA-Ausgang (Option)"
12.2.7.4
58
Relais, physisch
1 x Wechsler 230 V – 8 A
2 x Schließer 24 V – 100 mA
1 x Schließer 24 V – 100 mA + 4...20
mA-Ausgang
Sie können die Relais auf diese Typen umprogrammieren:
Wirkung
Das Relais steht dem Timer zur Verfügung.
Das Relais schaltet bei einer Störmeldung (rote LED* ).
Das Relais schaltet bei einer Warnmeldung (gelbe LED* ).
Das Relais schaltet bei einer Warnmeldung (gelbe LED* ) oder einer Störmel‐
dung (rote LED* ).
Das Relais schaltet bei einer Warnmeldung (gelbe LED* ) oder einer Störmel‐
dung (rote LED* ) oder einem Stopp.
Das Relais schaltet, sobald die Pumpe in Bereitschaft und nicht in einem
„Pause" ist.
Zustand wie
Das Relais schaltet bei jeder Umdrehung.
Das Relais wechselt seinen Zustand solange eine Dosiermenge / Charge abge‐
arbeitet wird.
* siehe Kap. „Funktionsstörungen beheben"
Hier können Sie einstellen, wie ein Relais schalten soll.
Einstellung in Menü
abfallend (NC)
anziehend (NO)
„Menü / Informationen è Einstellungen è Ein/Ausgänge è Relais2
..."
è
Für mehr Informationen zu
Ausgänge" auf Seite 57 .
„Menü / Informationen è Einstellungen è Ein/Ausgänge
mA-Ausgang è ..."
è
Voreingestellt auf ...
Störmelderelais, abfallend
Störmelderelais, abfallend, und Takt‐
geberrelais
Störmelderelais, abfallend
Wirkung
Das Relais ist bei Normalbetrieb geschlossen
und öffnet bei einem auslösenden Ereignis.
Das Relais ist bei Normalbetrieb offen und
schließt bei einem auslösenden Ereignis.
„Relais2" - siehe Ä Kapitel 12.2.7 „Ein/
