5.3.1
Montagevariante BM mit SMC Sockel
Montageabfolge
1.
Geeigneten Standort auswählen.
2.
Teile und Montagematerial auf Vollständigkeit prüfen.
3.
Baugrube ausheben.
4.
Untergrund prüfen.
5.
Versorgungskabel verlegen.
6.
Untergrund verdichten und planieren.
7.
Ladesystem platzieren und ausrichten.
8.
Versorgungskabel in Sockel einführen. (mittig im Sockel
9.
Baugrube mit Aushub auffüllen und Aushub verdichten.
10.
Sockelfüllmaterial einbringen (zwingend erforderlich).
11.
Ladesystem platzieren und ausrichten.
12.
Ladesystem mit Montagematerial befestigen.
13.
Elektrische Installation vorbereiten.

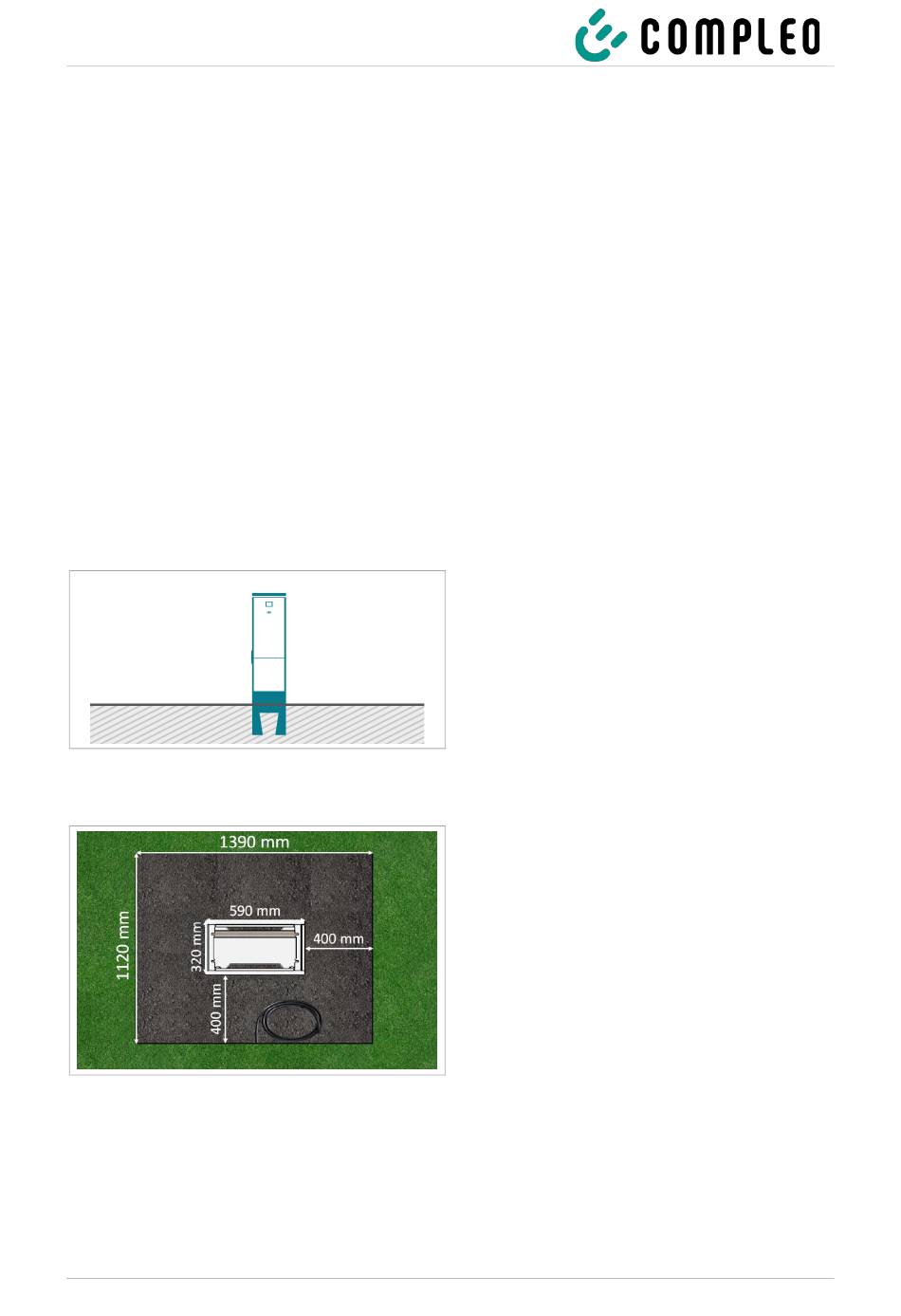

Abb. 2: Prinzipdarstellung der Montage
Abb. 3: Baugrube (Abmessungen)
24
Der SMC-Sockel wird im Erdreich eingelassen.
Anschließend wird das Ladesystem auf dem SMC-
Sockel montiert und abschließend installiert.
Die Maße des Ladesystems sind den
Konstruktions-zeichnungen im Anhang zu
entnehmen.
Das Montagematerial zur Befestigung ist optional
im Lieferumfang enthalten.
Montagevoraussetzungen
•
Baugrube
–
–
–
–
•
plane Auflagefläche des Untergrunds
A11XCXXXXX | 02
Breite: 1390 mm
Länge: 1120mm
Abstand zu allen Seiten des
Betonsockels: 400 mm
Tiefe: 810 mm
2023-01
