Installation

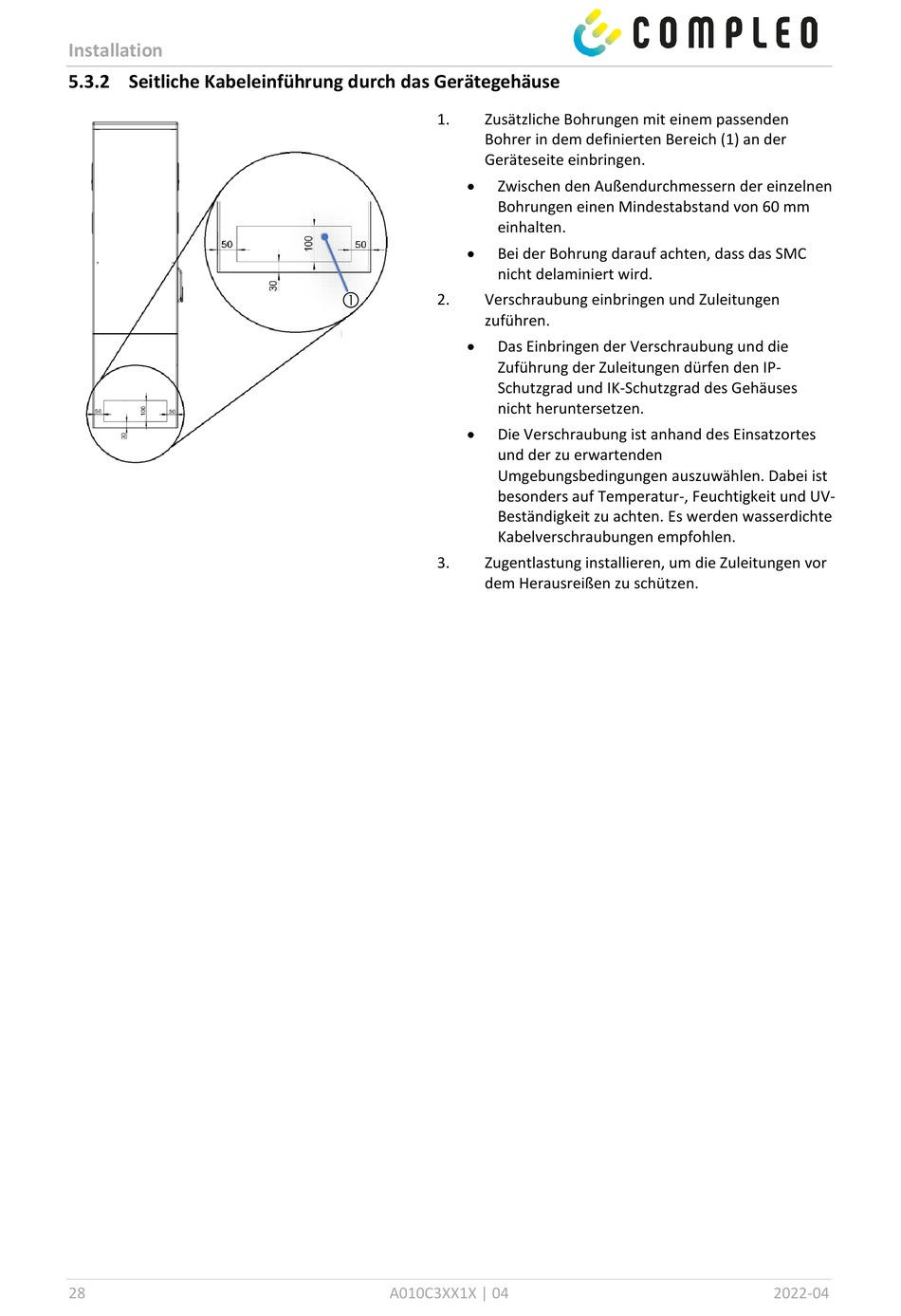

5.3.2 Seitliche Kabeleinführung durch das Gerätegehäuse
28
1.
Zusätzliche Bohrungen mit einem passenden
Bohrer in dem definierten Bereich (1) an der
Geräteseite einbringen.
Zwischen den Außendurchmessern der einzelnen
Bohrungen einen Mindestabstand von 60 mm
einhalten.
Bei der Bohrung darauf achten, dass das SMC
nicht delaminiert wird.
2.
Verschraubung einbringen und Zuleitungen
zuführen.
Das Einbringen der Verschraubung und die
Zuführung der Zuleitungen dürfen den IP-
Schutzgrad und IK-Schutzgrad des Gehäuses
nicht heruntersetzen.
Die Verschraubung ist anhand des Einsatzortes
und der zu erwartenden
Umgebungsbedingungen auszuwählen. Dabei ist
besonders auf Temperatur-, Feuchtigkeit und UV-
Beständigkeit zu achten. Es werden wasserdichte
Kabelverschraubungen empfohlen.
3.
Zugentlastung installieren, um die Zuleitungen vor
dem Herausreißen zu schützen.
A010C3XX1X | 04
2022-04
