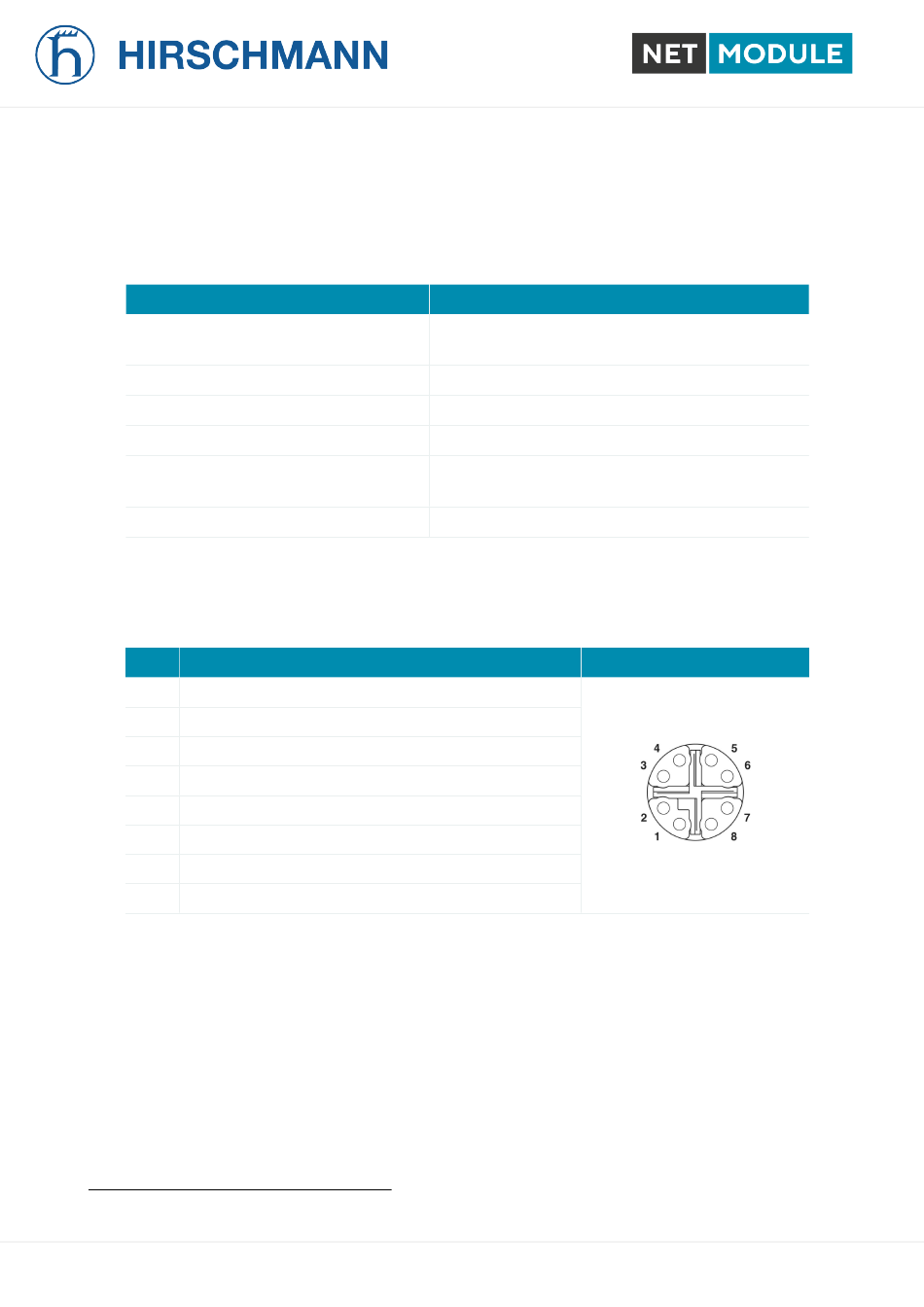

3.4.6. Netzteil

Spezifikation
Der Anschluss für die Spannungsversorgung ist wie folgt spezifiziert:
Funktion
Netzteil
Max. Leistungsaufnahme
Max. Kabellänge
Kabelabschirmung
Galvanische Trennung
Verbindertyp
Tabelle 3.9.: Spezifikation für die Spannungsversorgung
Pinbelegung auf M12, 8-polig, x-codierte Buchse
Pin Signal
1 0 V
DC
2 0 V
DC
3 48 V
DC
4 48 V
DC
5 -
6 -
7 -
8 -
Tabelle 3.10.: Pinbelegung der 8-poligen Ethernet-Stecker
2
Hinweis: Es muss ein ES1(Energie Klasse gemäss EN 62368-1)-Netzteil verwendet werden
AP3400
Spezifikation
PoE/PoE+ (IEEE 802.3at) oder passives PoE mit
2
48 V
15 W
100 m
Obligatorisch
ja, 1500 V
DC
(entsprechend EN 50155 und EN 62368-1)
M12, x-codiert, Ethernet 1 (B1)
19 Software-Benutzerhandbuch - Version 1.9.1
Pins
