Wartung und Pflege
6.1.2 Überlastsicherung

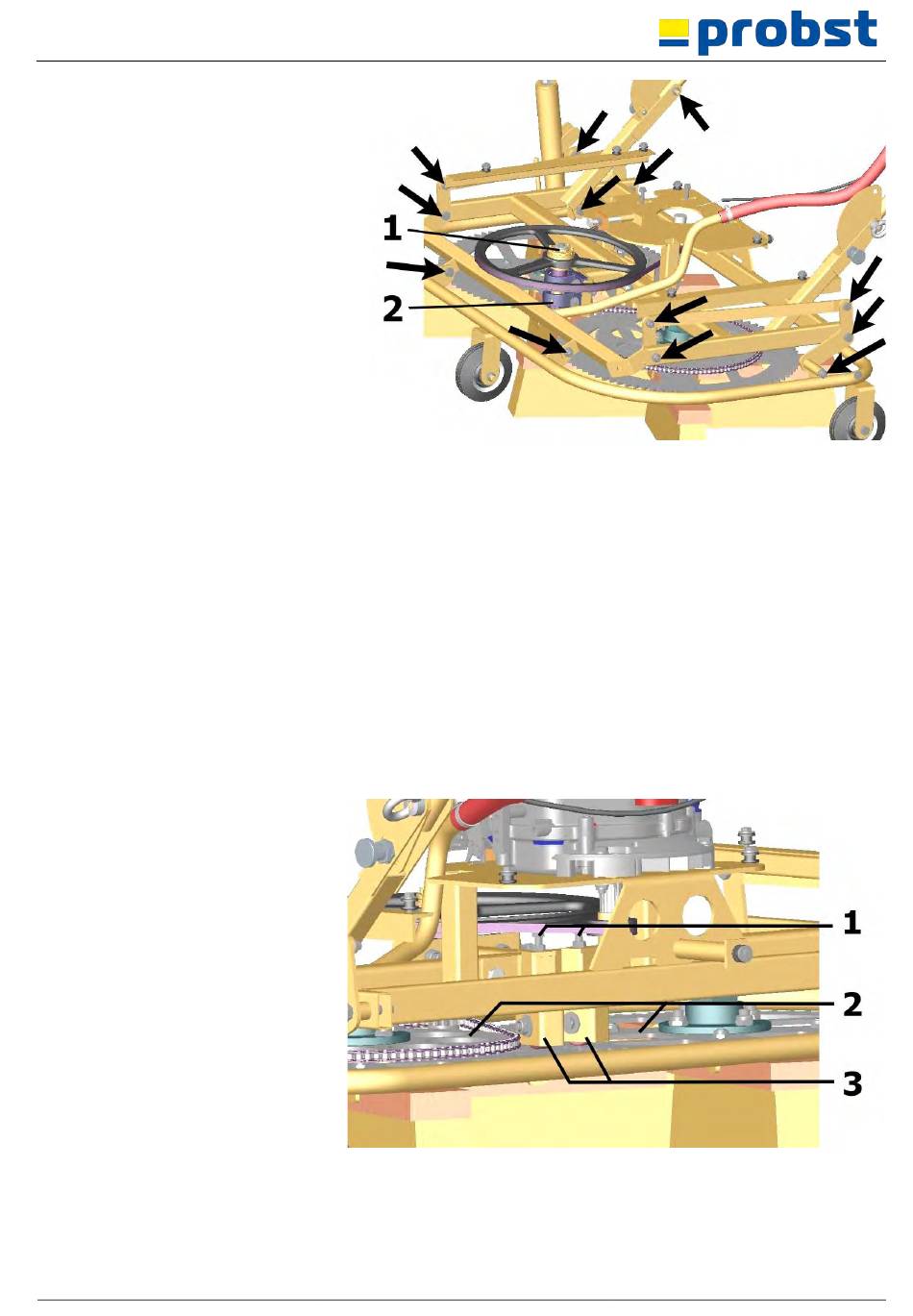

Rutschkupplung (siehe Pos. (1) in Bild 2) dient als Überlastsicherung und sollte bei Störungen (Durchdrehen der
Rutschkupplung (1) während des Betriebes) nachgezogen werden (siehe beiliegende Montageanleitung RUFLEX).
Drehmoment 25 Nm (Ruflex 011TF).
Halbjährlich ist die Rutschkupplung über Schmiernippel (siehe Pos. (2) in Bild 2) mit Fett nachfüllen.
6.1.3

Gegenhalter-Rollen

Die korrekte Einstellung der Gegenhalter-Rollen (3) ist verantwortlich für die Erzeugung des Vorwärtstriebes.
Die Gegenhalter-Rollen (3) sind mit einer Vorspannung von 2-3 mm vom Hersteller voreingestellt worden.
Gegenhalter-Rollen (3) (41700018) hin und wieder überprüfen, ob diese alle gleichmäßig auf den Stirnrädern (2)
(41700019) aufliegen. Gegebenenfalls über die Stellschrauben (1) etwas korrigieren.
51700003
Bild 2
Bild 3
12 / 16 DE
