Einstellungen

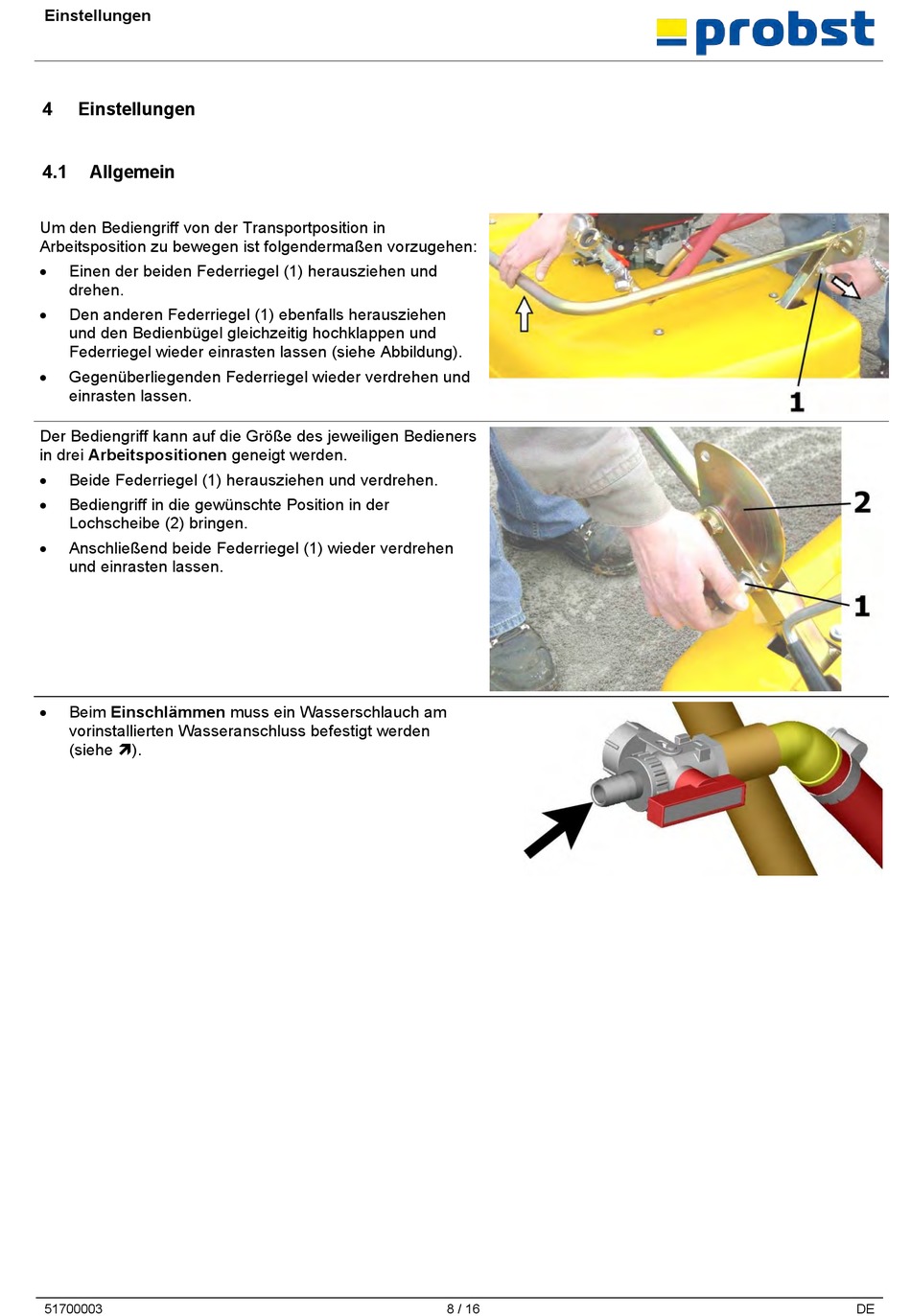

4 Einstellungen
4.1

Allgemein

Um den Bediengriff von der Transportposition in
Arbeitsposition zu bewegen ist folgendermaßen vorzugehen:
Einen der beiden Federriegel (1) herausziehen und
•
drehen.
• Den anderen Federriegel (1) ebenfalls herausziehen
und den Bedienbügel gleichzeitig hochklappen und
Federriegel wieder einrasten lassen (siehe Abbildung).
Gegenüberliegenden Federriegel wieder verdrehen und
•
einrasten lassen.
Der Bediengriff kann auf die Größe des jeweiligen Bedieners
in drei Arbeitspositionen geneigt werden.
• Beide Federriegel (1) herausziehen und verdrehen.
• Bediengriff in die gewünschte Position in der
Lochscheibe (2) bringen.
• Anschließend beide Federriegel (1) wieder verdrehen
und einrasten lassen.
Beim Einschlämmen muss ein Wasserschlauch am
•
vorinstallierten Wasseranschluss befestigt werden
(siehe ).
51700003 8 / 16 DE
