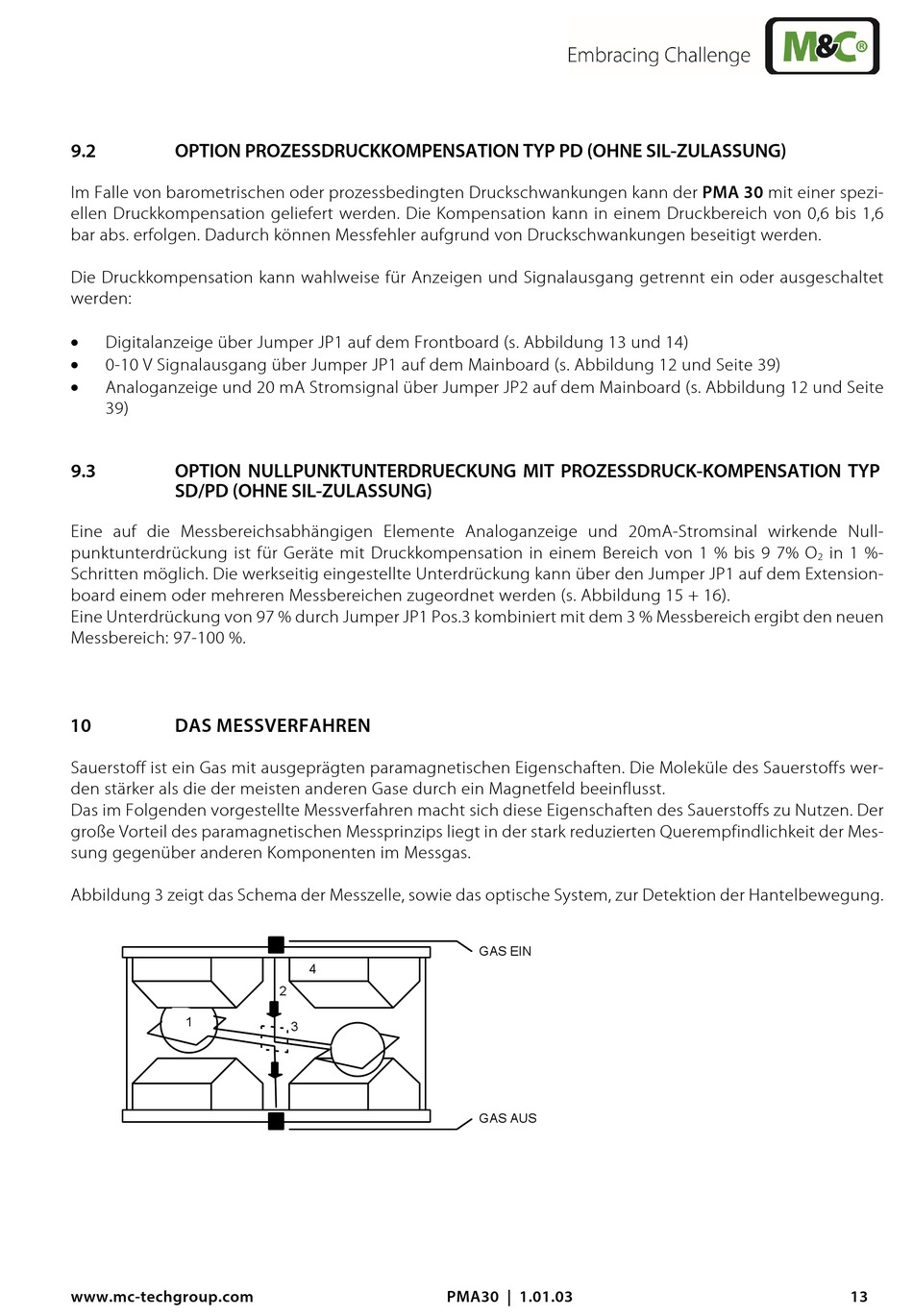

9.2

OPTION PROZESSDRUCKKOMPENSATION TYP PD (OHNE SIL-ZULASSUNG)

Im Falle von barometrischen oder prozessbedingten Druckschwankungen kann der PMA 30 mit einer spezi-
ellen Druckkompensation geliefert werden. Die Kompensation kann in einem Druckbereich von 0,6 bis 1,6
bar abs. erfolgen. Dadurch können Messfehler aufgrund von Druckschwankungen beseitigt werden.
Die Druckkompensation kann wahlweise für Anzeigen und Signalausgang getrennt ein oder ausgeschaltet
werden:
Digitalanzeige über Jumper JP1 auf dem Frontboard (s. Abbildung 13 und 14)
0-10 V Signalausgang über Jumper JP1 auf dem Mainboard (s. Abbildung 12 und Seite 39)
Analoganzeige und 20 mA Stromsignal über Jumper JP2 auf dem Mainboard (s. Abbildung 12 und Seite
39)
9.3
OPTION NULLPUNKTUNTERDRUECKUNG MIT PROZESSDRUCK-KOMPENSATION TYP
SD/PD (OHNE SIL-ZULASSUNG)
Eine auf die Messbereichsabhängigen Elemente Analoganzeige und 20mA-Stromsinal wirkende Null-
punktunterdrückung ist für Geräte mit Druckkompensation in einem Bereich von 1 % bis 9 7% O
Schritten möglich. Die werkseitig eingestellte Unterdrückung kann über den Jumper JP1 auf dem Extension-
board einem oder mehreren Messbereichen zugeordnet werden (s. Abbildung 15 + 16).
Eine Unterdrückung von 97 % durch Jumper JP1 Pos.3 kombiniert mit dem 3 % Messbereich ergibt den neuen
Messbereich: 97-100 %.
10

DAS MESSVERFAHREN

Sauerstoff ist ein Gas mit ausgeprägten paramagnetischen Eigenschaften. Die Moleküle des Sauerstoffs wer-
den stärker als die der meisten anderen Gase durch ein Magnetfeld beeinflusst.
Das im Folgenden vorgestellte Messverfahren macht sich diese Eigenschaften des Sauerstoffs zu Nutzen. Der
große Vorteil des paramagnetischen Messprinzips liegt in der stark reduzierten Querempfindlichkeit der Mes-
sung gegenüber anderen Komponenten im Messgas.
Abbildung 3 zeigt das Schema der Messzelle, sowie das optische System, zur Detektion der Hantelbewegung.
1
www.mc-techgroup.com
4
2
3
PMA30 | 1.01.03
GAS EIN
GAS AUS
in 1 %-
2
13
