Verstellbarer Vorbau

Einige E-Bikes sind mit einem verstellbaren Vorbau ausgestattet. Das Verstellen erfolgt
ohne Werkzeug mittels Rast-Vorrichtung und Schnellspannhebel.

Winkelverstellung

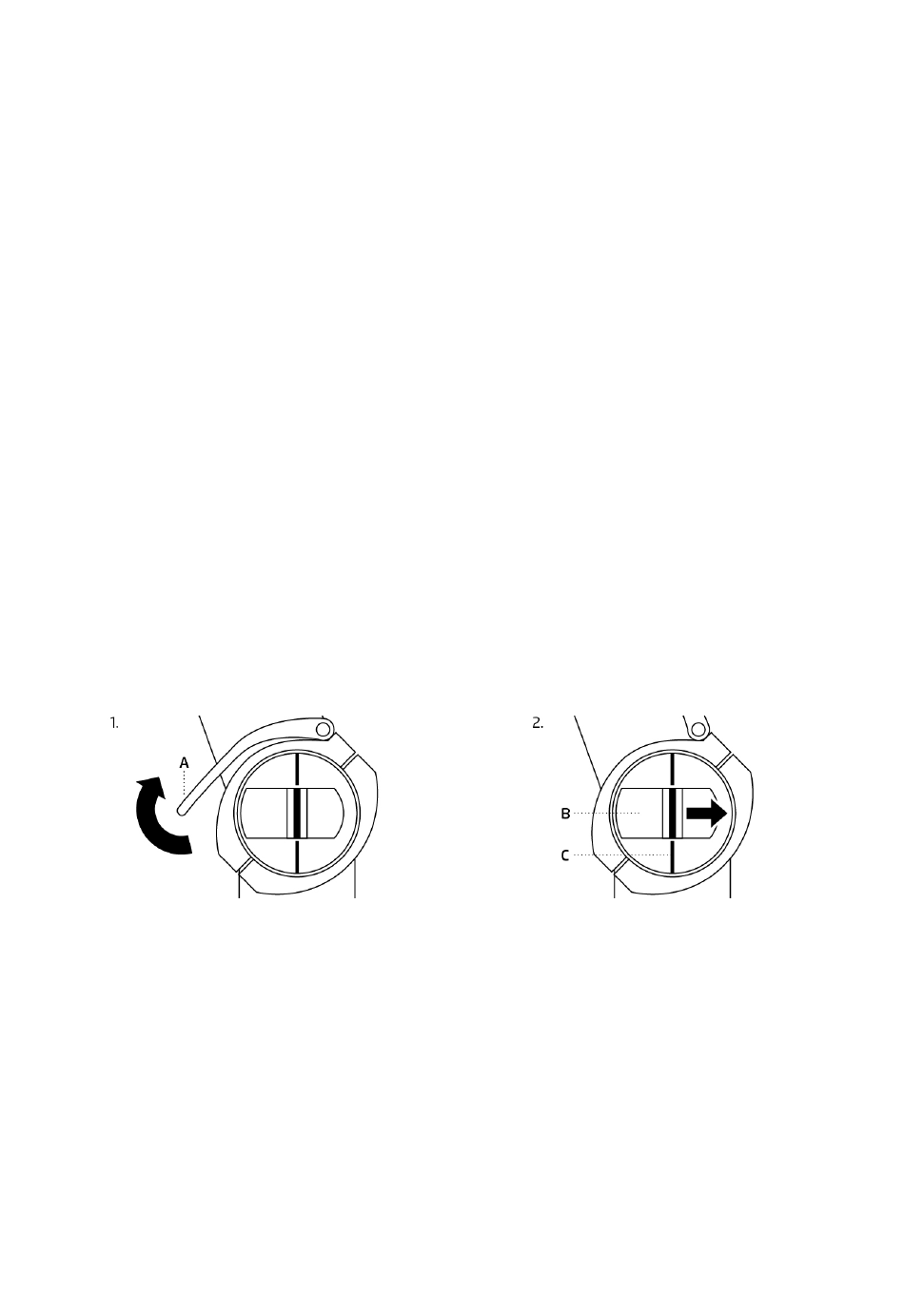

1. Öffnen Sie beide Schnellspannhebel A am Vorbauscharnier.
2. Drücken Sie den seitlichen Knopf B und verstellen Sie den Vorbau in eine der
drei Winkelpositionen. Lassen Sie den Knopf wieder los, sodass er einrastet
(gegebenenfalls den Vorbau leicht hin- und herbewegen).
Achtung: Es dürfen nur die drei Vorbaupositionen mit eingerastetem Pin genutzt
werden!
3. Immer zuerst den Schnellspannhebel A auf der Seite des Pins B schließen. Während
der zweiten Hälfte des Verschlussweges muss die Hebelkraft deutlich zunehmen und
das Schließen muss mit erheblichem Kraftaufwand erfolgen.
4. Im eingerasteten Zustand müssen sich die roten Linien C seitlich am Vorbauscharnier
decken.
5. Falls die Klemmkraft nicht ausreicht, muss Ihr Fachhändler die Schnellspanner
nachstellen.
Höhenverstellung
1. Öffnen Sie den Schnellspannhebel D.
2. Drücken Sie den Pin E und verstellen Sie den Vorbau in eine der fünf Höhenpositionen,
bis der Pin E wieder einrastet.
3. Richten Sie den Lenker gerade zur Fahrtrichtung aus und schließen Sie den
Schnellspannhebel D wieder. Während der zweiten Hälfte des Verschlussweges muss
die Hebelkraft deutlich zunehmen. Falls die Klemmkraft nicht ausreicht, muss die
Vorspannung an der Rändelmutter bei geöffneten Schnellspanner erhöht werden.
