RIESE & MÜLLER Multicharger Montageanleitung

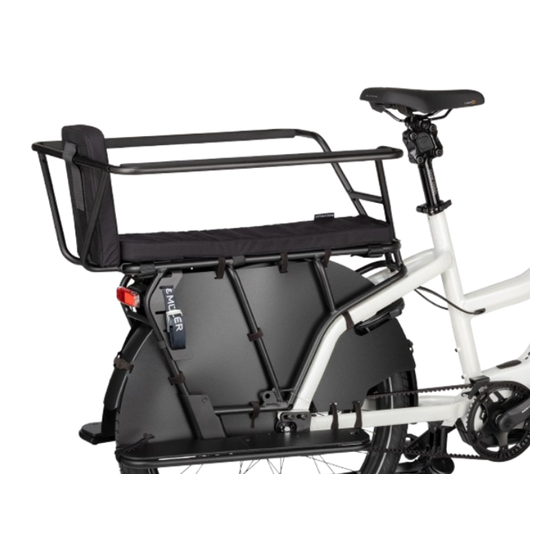

Speichenschutz Multicharger
Montageanleitung Handel
HINWEIS
Die Montage Speichenschutz Multicharger darf
nur von Fachpersonal durchgeführt werden
Lieferumfang
Nr. Benennung
1 Speichenschutz Sideloader rechts part1
Multicharger
2 Speichenschutz Sideloader rechts
part2 Multicharger
3 Speichenschutz Sideloader links part1
Multicharger
4 Speichenschutz Sideloader links part2
Multicharger
5 Klett Kabelbinder 12,5 x 200mm,
schwarz für Multicharger
Speichenschutz (ohne Abbildung)
6 Senkkopfschraube M5x12mm TX25
brüniert ISO 14581 A2 (ohne Abbildung)
mit Unterlegscheibe D8.4 DIN 125 A2
schwarz 16x8.4x1.6 (ohne Abbildung)

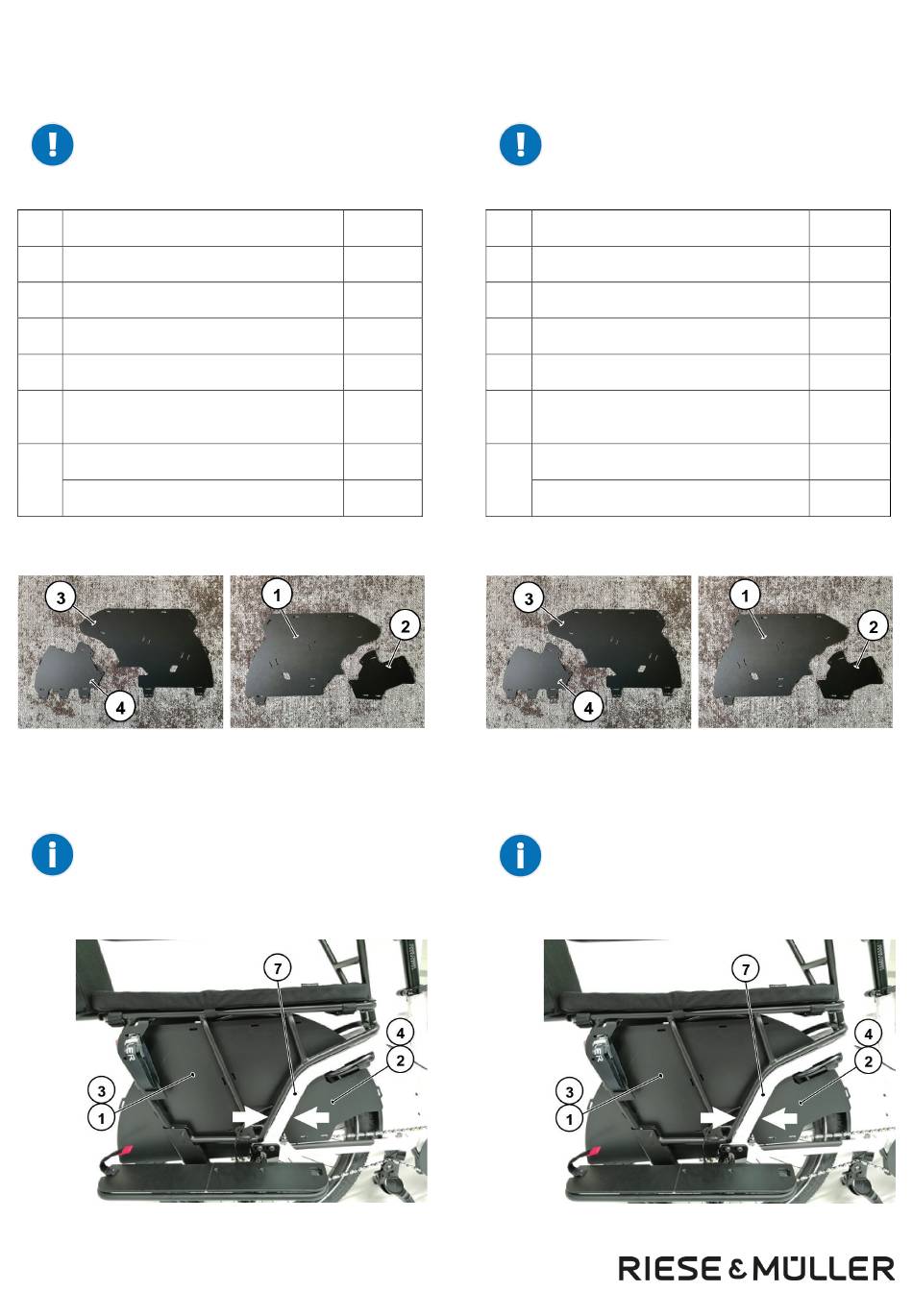

Teileübersicht
Voraussetzung
Der Bremssattel am Hinterrad ist eingestellt.
Speichenschutz, rechts und links befestigen
TIPP
Für eine
Speichenschutzes Hinterrad vorher ausbauen.
1. Speichenschutz (1) bzw. (3) und (2) bzw. (4) zwischen
Sitzstrebe (7) und Hinterrad positionieren.
Abb. 1 Darstellung rechte Seite, Ansicht von außen
Riese & Müller GmbH · Am Alten Graben 2 · 64367 Mühltal · Germany
Tel.: +49 6151 36686-0 · Fax: 06151/36686-489 · team@r-m.de · www.r-m.de
Seite / Page 1 - 3 Art-Nr. / Art no.: 232051 (VBK0526) Stand / Dated: 2024-04-11
(VBK0526)
Anzahl
1 Stück
1 Stück
1 Stück
1 Stück
25 Stück
4 Stück
4 Stück
leichtere Montage
Multicharger Spoke Guard
Dealer Assembly Instructions
NOTE
Only allow qualified personnel to assemble the
Multicharger spoke guard.
Scope of delivery
No. Part name
1 Multicharger right sideloader spoke
guard part 1
2 Multicharger right sideloader spoke
guard part 2
3 Multicharger left sideloader spoke
guard part 1
4 Multicharger left sideloader spoke
guard part 2
5 Hook-and-loop-fastener cable ties
12.5 x 200 mm, black for the
Multicharger spoke guard (w/o fig.)
6 Countersunk screws M5 x 12 mm TX25
burnished ISO 14581 A2 (w/o fig.)
with washer D8.4 DIN 125 A2 black
16 x 8.4 x 1.6 (w/o fig.)
Overview of parts
Prerequisite
The brake calliper on the rear wheel has been adjusted.
Attaching the spoke guard on the right and left
TIP
des
You may find it easier to fit the spoke guard by
first removing the rear wheel.
1. Position the spoke guard (1) resp. (3) and (2) resp. (4)
between the seat strut (7) and the rear wheel.
Fig. 1 view of the right side, view from outside
(VBK0526)
Number
of parts
1x
1x
1x
1x
25x
4x
4x
