Faltscharnier am Vorbau

20
Verschiedene Faltscharnier-
Ausführungen
Beim Birdy kommen je nach Modell
zwei verschiedene Ausführungen des
Faltscharniers zum Einsatz:
• Faltscharnier mit senkrechtem Spann-
hebel (siehe Bild mitte)
• Faltscharnier mit waagerechtem
Spannhebel (siehe Bilde rechts unten)
Senkrechter Spannhebel
Im geschlossenen Zustand steht der
Spannhebel senkrecht nach oben. Der
Spannhebel muss ohne großen Kraft-
aufwand zu schließen sein und im
geschlossenen Zustand muss das Falt-
scharnier spielfrei sein.
Der Spannhebel darf auch nicht zu
stramm eingestellt sein, da sonst Teile
des Faltscharniers beschädigt werden
können.

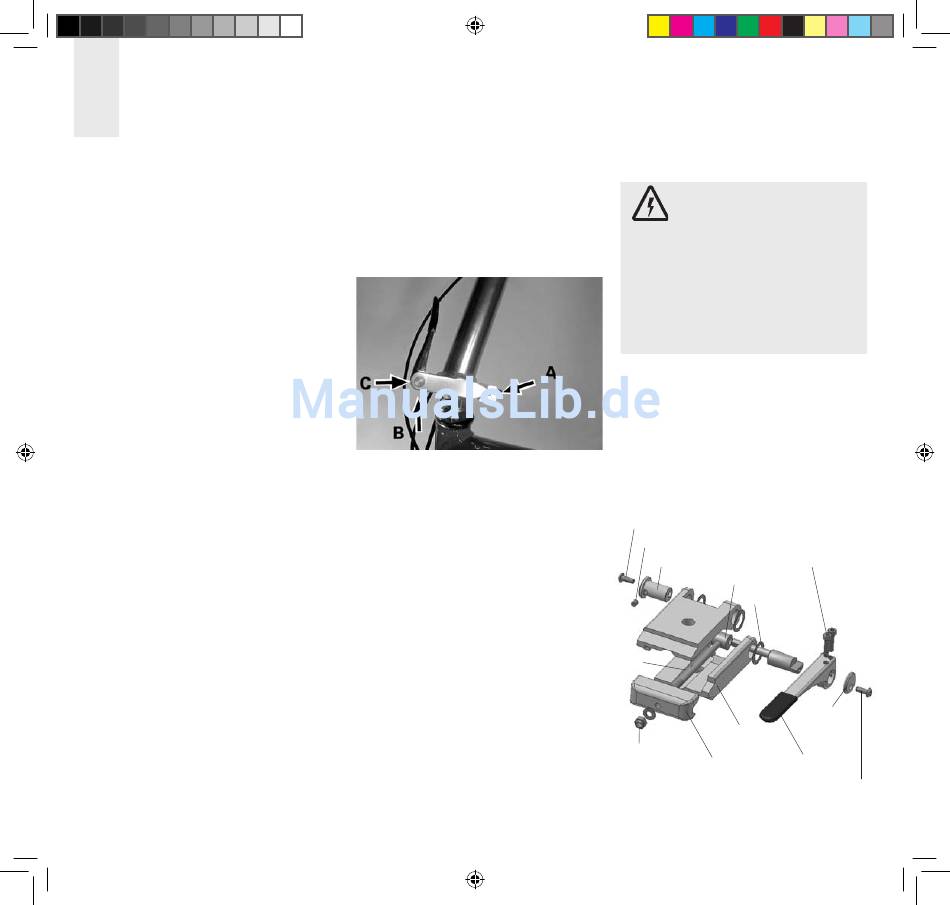

Faltscharnier nachstellen
• Faltscharnier schließen und Konter-
mutter A öffnen.
• 2,5 mm Innensechskantschraube B
lösen.
• Faltscharnier öffnen.
• Durch Drehen der Spannachse C wird
das Faltscharnier eingestellt.
Da die Kontermutter A selbstsichernd
RL_Inhalt_051031.indd 20
ist, kann mit ihr die Spannachse C
verdreht werden. Die Spannachse
kann aber auch mit einem 4 mm-
Inbus verdreht werden.
• Faltscharnier schließen.
• 2,5 mm-Inbusschraube B mit gerin-
gem Kraftaufwand anziehen (1 Nm).
• Kontermutter A mit 3 bis 4 Nm anzie-
hen und dabei die Spannachse mit
einem 4 mm Inbusschlüssel fest-
halten.
Waagerechter Spannhebel
Bei dem Faltscharnier mit waa-
gerechtem Spannhebel läßt sich
zusätzlich zur Klemmkraft auch der
Druckpunkt des Spannhebels ver-
stellen. Der Aufbau des Faltschar-
niers wird auf den folgenden Seiten
beschrieben.
Achtung!
Dieses Faltscharnier besteht
aus vielen Einzelteilen. Überlassen
Sie Wartungsarbeiten Ihrem Fach-
händler. Montagefehler am Faltschar-
nier können zum Auseinanderfallen
des Mechanismus und damit zum
Verlust der Lenkung führen!
Aufbau des Faltscharniers
Das Faltscharnier ist bereits ab Werk
auf korrekte Funktion geprüft und
spielfrei eingestellt. Sollte es dennoch
Spiel oder mangelhafte Funktion auf-
weisen, kann es von einem versierten
Schraube M 4x 10, rechts
Madenschraube
Bolzen Schraube M 4x16 (2x)
Hülse
Passscheibe
Exzenter
Spann-
achse
Faltscharnier-
platte (2x)
Kontermutter
und U-scheibe Klemmkeil
31.10.2005 18:46:38 Uhr
Kappe
Spannhebel
Schraube
M 4x10, links
