Handhabung Der Steckachse - RIESE & MÜLLER Roadster Originalbetriebsanleitung

Deutsch

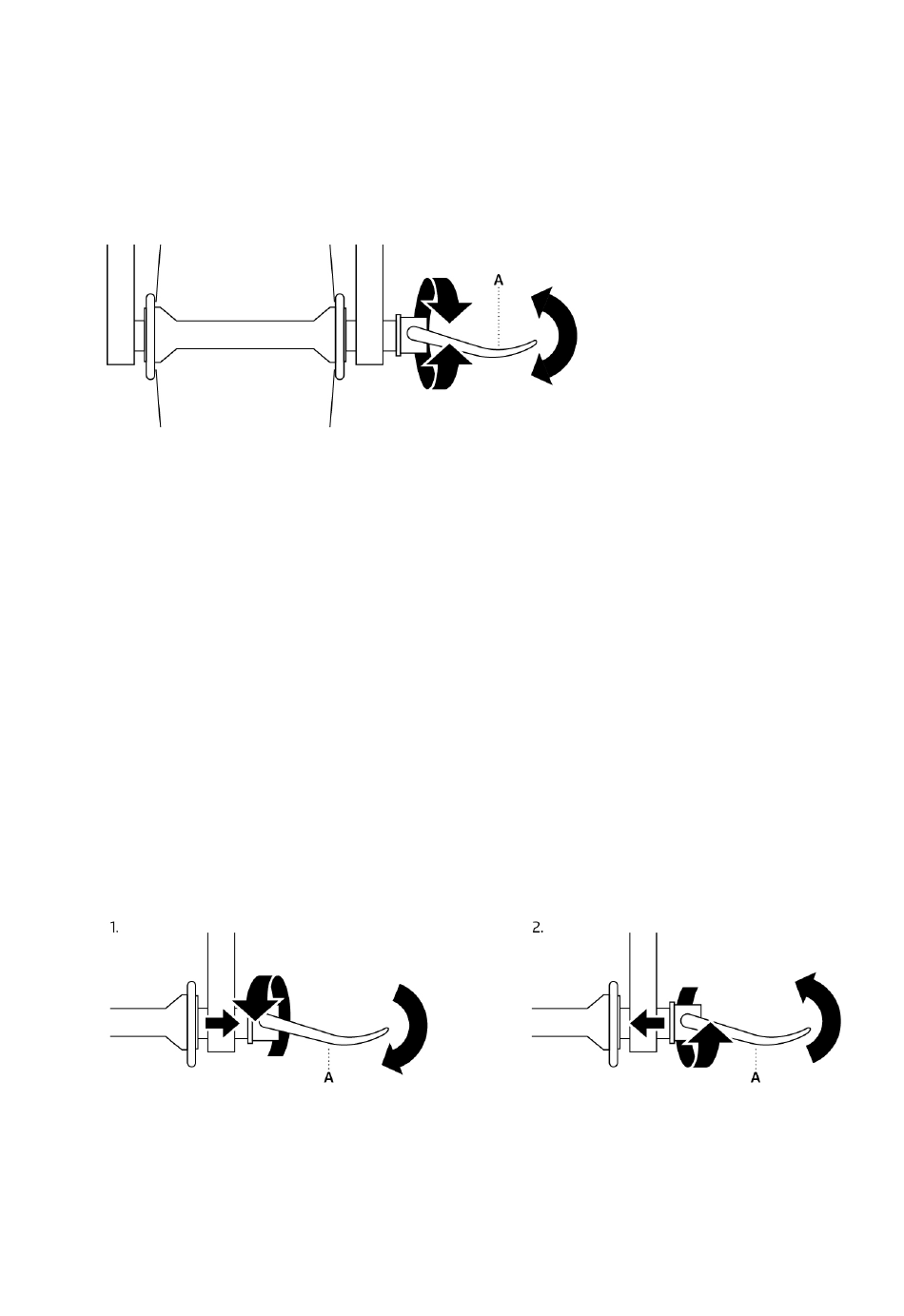

Aufbau Steckachse
Die Steckachse besteht aus zwei fest verbundenen Komponenten, dem Handhebel A und
der Achse mit Gewinde. Eine Steckachse erlaubt eine schnelle und werkzeuglose Montage
bzw. Demontage des Laufrads.

Handhabung der Steckachse

1. Öffnen: Handhebel A umlegen, sodass auf der Innenseite „Open" zu lesen ist. Drehen
Sie zum weiteren Lösen den Handhebel A gegen den Uhrzeigersinn. Ziehen Sie die
Steckachse anschließend am Handhebel A heraus.
2. Schließen: Stecken Sie die Achse mit dem Gewinde zuerst durch Gabel und Nabe.
Drehen Sie die Steckachse am Handhebel im Uhrzeigersinn, bis eine leichte
Vorspannung erreicht ist. Legen Sie mithilfe des Handballens den Handhebel A um,
sodass auf der Außenseite „Close" zu lesen ist. Während der zweiten Hälfte des
Verschlussweges muss die Hebelkraft deutlich zunehmen.
3. Überprüfen: Überprüfen Sie den sicheren Sitz der Steckachse, indem Sie versuchen,
den geschlossenen Handhebel A zu drehen. Lässt sich der Handhebel A im Kreis
drehen, ist der sichere Sitz des Laufrads nicht gewährleistet. Öffnen Sie in diesem Fall
den Handhebel A und erhöhen Sie die Vorspannung.
20
Komponenten: Funktion und Handhabung
