Componenti: funzionamento e utilizzo

Attacco manubrio regolabile

Alcune e-bike sono provviste di un attacco manubrio regolabile. La regolazione avviene
senza attrezzi mediante dispositivo a scatto e leva quick release.

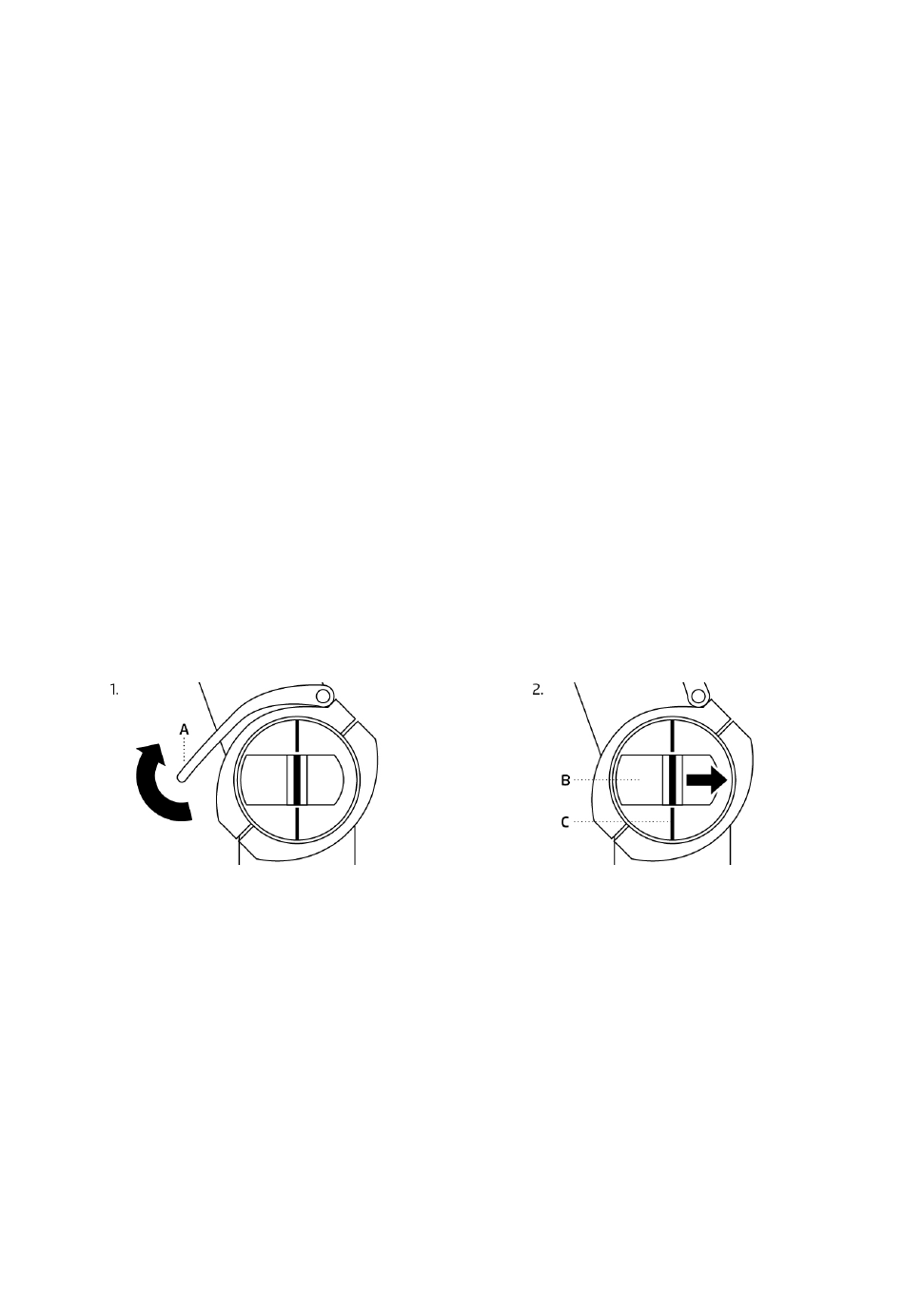

Regolazione dell'angolatura
1. Aprire entrambe le leve quick release A della cerniera dell'attacco manubrio.
2. Premere il pulsante laterale B e regolare l'attacco manubrio su una delle tre
angolature. Rilasciare il pulsante in modo che si innesti in posizione (eventualmente
muovere leggermente avanti e indietro l'attacco manubrio).
Attenzione: è consentito utilizzare solo le tre posizioni dell'attacco manubrio con perno
innestato!
3. Per prima cosa chiudere sempre la leva quick release A sul lato del perno B.
Durante la seconda metà della corsa di chiusura, la forza della leva deve aumentare
sensibilmente e la chiusura deve richiedere una forza notevole.
4. A freno innestato, le linee rosse C a lato devono coincidere sulla cerniera dell'attacco
manubrio.
5. Se la forza di serraggio non è sufficiente, il rivenditore deve registrare il quick release.

Regolazione dell'altezza

1. Aprire la leva quick release D.
2. Premere il perno E e regolare l'attacco manubrio in una delle cinque posizioni in
altezza, fino a che il perno E non si innesta nuovamente.
3. Raddrizzare il manubrio nel senso di marcia e richiudere la leva quick release D.
Durante la seconda metà della corsa di chiusura, la forza della leva deve aumentare
sensibilmente. Se la forza di serraggio non è sufficiente si deve aumentare il precarico
in corrispondenza del dado con il quick release aperto.
