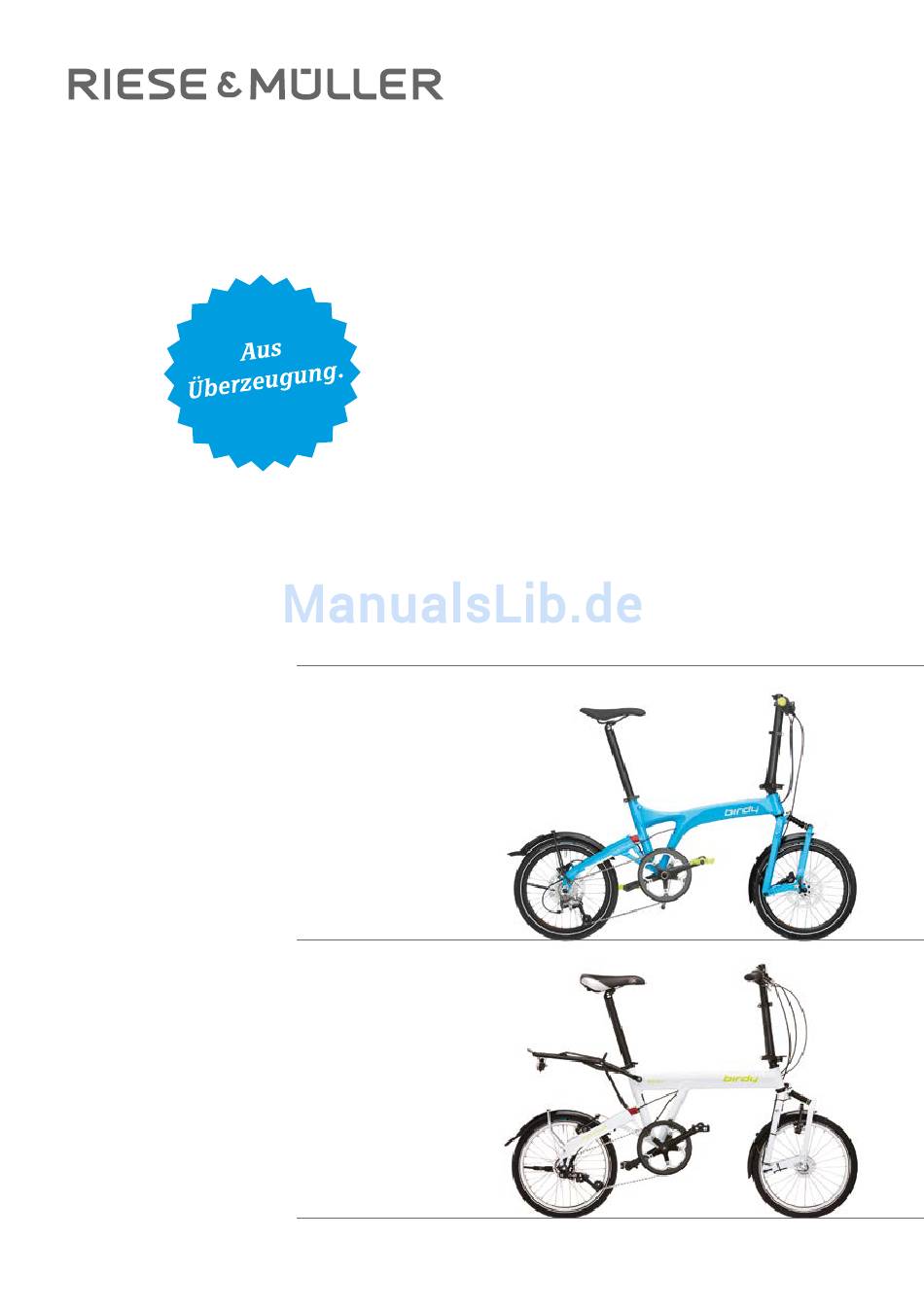

- Seite 1 ORIGINAL BETRIEBSANLEITUNG BIRDY BIRDY: AB JUNI 2015 WORLD BIRDY...
- Seite 2 Sie umgesetzt. Und er hat eine Probefahrt durchgeführt, damit Sie vom ersten Meter an mit Freude in die Pedale treten können. Wir haben bei der Konstruktion des Birdy stets an Ihren Fahrspaß und Ihre Sicherheit gedacht. Natürlich können wir dabei nicht jeden Aspekt Ihres vielseitigen Gebrauchs des Birdy vorhersehen.
-
Seite 3: Inhaltsverzeichnis
INHALT Allgemeine Hinweise Sicherheitshinweise Gesetzliche Anforderungen Bestimmungsmäßiger Gebrauch Pedale Vor der ersten Fahrt Vor jeder Fahrt (Kurzcheck) Schnellspanner Birdy entfalten Birdy falten Anpassen der Sitzposition Anpassen der Federung Faltscharnier am Vorbau Hinterradschwinge Vorderradschwinge Bremsanlage Schaltung Kette Lenkungslager Laufräder und Reifen... - Seite 4 Lichtanlage, S. 53 Bremshebel, S. 23 – 20 Schalthebel, S. 37 Sattelstütze, S. 22 Vorbau, Lenker, S. 20 Sattel, S. 22 Hinterradschwinge, S. 27 Hinterradfederung, S. 25 Vorbau, Faltschanier, S. 26 Lenkungslager, S. 43 Pedale, S. 9 Kette, S. 42 Vorderradschwinge, S.
- Seite 5 GEFAHR! In dieser Betriebsanleitung sind Anzugsdrehmomente in Nm an- gegeben. Verlassen Sie sich niemals auf Ihr Gefühl: „Fest“ ist nicht gleich „Fest“. NUR ein Drehmo- mentschlüssel stellt sicher, dass die Schrauben exakt richtig angezogen werden. Benutzen Sie deshalb stets einen solchen Schlüssel und halten Sie die angegebenen Drehmomente ein, sofern in dieser Betriebsan- leitung Anzugsmomente angegeben...
-
Seite 6: Allgemeine Hinweise
Dieses Zeichen bedeutet, dass Sie einen Drehmomentschlüssel benötigen und das angegebene Drehmoment einhalten müssen. Damit Sie beim Birdy-fahren stets Spaß haben und zu Ihrer eigenen Sicherheit, sollten Sie den Kurzcheck vor jeder Fahrt durchführen. Wie dieser durchzuführen ist, finden Sie auf Seite 12... - Seite 7 In dieser Betriebsanleitung sind eine Reihe Wartungs- und Instandsetzungsarbeiten aus- führlich beschrieben. Wenn Sie diese durchführen, müssen Sie stets berücksichtigen, dass die Anleitungen und Hinweise ausschließlich für das Birdy gelten und nicht auf andere Räder übertragbar sind. Durch eine Vielzahl von Ausführungen und Modellwechsel kann es dazu kommen, dass die beschriebenen Arbeiten nicht ganz vollständig sind.
-
Seite 8: Sicherheitshinweise
Bremsweg bei nasser oder glatter Straße. • Passen Sie Ihre Geschwindigkeit dem Gelände und Ihrem Fahrkönnen an. GEFAHR! Nach einem Sturz oder einem Unfall dürfen Sie Ihr Birdy erst wieder benutzen, wenn es von Ihrem Fachhändler auf eventuelle Schäden untersucht wurde. -
Seite 9: Gesetzliche Anforderungen
GESETZLICHE ANFORDERUNGEN StVZO Der § 67 Abs. 1 StVZO schreibt vor: Fahrräder Zur Teilnahme am öffentlichen Straßen- müssen für den Betrieb des Scheinwerfers verkehr muss ein Fahrrad in Deutschland und der Schlussleuchte mit einer Lichtma- gemäß der Straßenverkehrs-Zulassungs- schine, deren Nennleistung mindestens 3 W Ordnung (StVZO) ausgestattet sein. -
Seite 10: Bestimmungsgemässer Gebrauch
Sicherheitshinweise oder ähnliche Aktivitäten ausführen. nicht eingehalten werden, wenn überladen wird oder Mängel unsachgemäß beseitigt Ihr Birdy ist nicht für die Teilnahme an Wett- werden. Ebenso wird keine Haftung und Gewährleistung übernommen bei Montage- bewerben zugelassen. fehlern, Vorsatz, Unfällen und wenn die Vorgaben für Wartung und Pflege nicht... -
Seite 11: Pedale
PEDALE Fetten Sie die Pedalgewinde vor dem Einbau und schrauben Sie das rechte Pedal von Hand 2 bis 3 Umdrehungen im Uhrzeigersinn (Rechtsgewinde) in das rechte Kurbel- gewinde. Das rechte Pedal ist mit einer „R“- Prägung versehen. Das linke Pedal schrau- ben Sie von Hand 2 bis 3 Umdrehungen gegen den Uhrzeigersinn (Linksgewinde) hinein. -
Seite 12: Vor Der Ersten Fahrt
Reifen und Felgen auf Beschädigun- gen, Risse und Verformungen. Anhänger/Trailerbikes Machen Sie sich mit den Funktionen Das Birdy ist nur für die Nutzung mit zwei- aller Bedienelemente vertraut. rädrigen Anhängern freigegeben. Wenn Ihr Birdy mit einem Ständer ausgerüstet ist, lässt sich mit kleinen Anpassungsarbeiten... - Seite 13 Beginn einige Fahr- und Faltvorgang Bremsversuche mit und ohne Beherrschen Sie das Falten und Entfalten Zuladung, um sich an das Ihres Birdy? Lassen Sie sich den Faltvorgang geänderte Fahrverhalten zu von Ihrem Fachhändler zeigen und/oder gewöhnen. lesen Sie die Seiten 16 – 18.
-
Seite 14: Vor Jeder Fahrt (Kurzcheck)
Geräusche und mit ner fest geschlossen sind. gleichmäßigem Widerstand ein- und aus- federn. Dabei dürfen keine Bauteile des Birdy aneinander schleifen oder schaben. Reifen Sind die Reifen in gutem Zustand? Stimmt der Luftdruck? Mehr zum Thema ab Seite 44. - Seite 15 Beachten Sie, dass das ACHTUNG! Fahrverhalten mit Gepäck anders sein kann. Nach einem Sturz oder einem Unfall dürfen Sie Ihr Birdy erst wieder Gesamtgewicht benutzen, wenn es von Ihrem Prüfen Sie, ob das zulässige Gesamtgewicht Fachhändler auf eventuelle Schäden nicht überschritten wird (Seite 65).
-
Seite 16: Schnellspanner
SCHNELLSPANNER Trotz der einfachen Bedienungsweise von Handhabung von Schnellspannern Schnellspannern passieren immer wieder • Öffnen Sie den Handhebel A. Jetzt sollte Unfälle durch falsche Handhabung. Lesen Sie der Schriftzug „Open“ lesbar sein. deshalb aufmerksam dieses Kapitel. • Zum Schließen bewegen Sie den Hebel so, dass von außen „Close“... - Seite 17 Ihr Fahrrad nur für kurze Zeit unbeaufsichtigt abgestellt haben. Fahren Sie nur los, wenn alle Schnellspanner und Steckachsen korrekt geschlossen sind. TIPP! Mit einem Schnellspanner gesicherte Bauteile sind diebstahl- gefährdet. Sichern Sie die Lauf- räder gegebenenfalls mit einem zusätzlichen Schloss, wenn Sie Ihr Birdy abstellen.
-
Seite 18: Birdy Entfalten
Ziehen Sie die Sattelstütze nicht über die unterste Markierung hinaus. Lesen Sie auch die Seite 21. • Wenn Ihr Birdy mit einem höhenverstellbaren Vorbau aus- gestattet ist, öffnen Sie den Schnellspanner, drücken Sie den Pin nieder und ziehen Sie das Vorbaurohr bis zur gewünschten Höhe nach oben. - Seite 19 • Heben Sie das Birdy am Sattel an, so • Heben Sie das Birdy am Lenker an, klappen dass der Hinterbau ausklappt. Sie das Vorderrad aus und stellen Sie das • Lassen Sie die Verriegelung einrasten. Birdy wieder auf den Boden.
-
Seite 20: Birdy Falten
Feder von der Gabel löst. • Das Fahrrad wieder abstellen. Klappen Sie gegebenenfalls die Seitenstütze ein. Heben Sie das Birdy am Sattel leicht an und öffnen Sie die Verriegelung der Hinterradschwinge durch leichten Zug nach aussen. • Falten Sie die Hinterradschwinge nach vorne und stellen Sie das Birdy wieder auf dem Boden ab. - Seite 21 HINWEIS! Das Birdy rohloff sollte nicht über einen längeren Zeitraum liegend aufbewahrt werden. Es besteht die Möglichkeit, dass Öl aus der Rohloff-Nabe austritt und die hintere Brems- scheibe oder den Fußboden verschmutzt.
-
Seite 22: Anpassen Der Sitzposition
Schuhe mit flacher Sohle: können. Dieses Kapitel erklärt Ihnen, wie Sie • Setzen Sie sich auf den Sattel und stellen die Sitzposition bei Ihrem Birdy einstellen. Sie die Ferse auf das Pedal in der untersten Position. In dieser Stellung muss das Bein RICHTIGE SITZHÖHE EINSTELLEN... -
Seite 23: Birdy Vorbauten
Auf Wunsch wechselt Ihr Fachhändler gerne den Vorbau bei Ihrem Birdy. BIRDY VORBAUTEN Aufrechte Sitzhaltung Für das Birdy sind verschiedene Vorbauten Vorteile: geringere Belastung von Hand- erhältlich: gelenken, Armen und Halswirbelsäule. • Vorbau Sport: höhenverstellbar, ermöglicht Nachteile: höhere Belastung im Sitzbereich. - Seite 24 Je nachdem, ob der Sattel weiter vorn oder hinten steht, tritt der Fahrer mehr oder weniger weit von hinten in die Pedale. Die Geometrie des Birdy ist so ausgelegt, dass der Sattel im Normalfall weit nach vorne geschoben wird. Dadurch wird das Faltmaß...
- Seite 25 • Prüfen Sie dann den festen Sitz des • Ziehen Sie zuerst die Schrauben A, Sattles, indem Sie kräftig wechselseitig die sich auf der Seite mit der Be- an der Spitze und am hinteren Ende des schriftung befinden, mit 6–8 Nm Sattels ziehen.
-
Seite 26: Lenkerhörnchen
ANPASSEN DER SITZPOSITION GRIFFWEITE VERSTELLEN BEI GEFAHR! V-BRAKE-BREMSGRIFFEN Der Abstand zwischen Bremsgriffen und Die Verschraubungen an Vor- Lenker kann für Fahrerinnen und Fahrer mit bau, Lenker, Griffen und Len- kleinen Händen verringert werden. kerhörnchen müssen mit vor- • In der Nähe, wo der Bremszug in den geschriebenem Drehmoment Bremshebel hineinläuft, befindet sich eine angezogen werden. -
Seite 27: Anpassen Der Federung
ANPASSEN DER FEDERUNG Hinteres Elastomer HINTERES ELASTOMER AUSTAUSCHEN Das Birdy wird serienmäßig mit einem roten Elastomer ausgeliefert, welches einen breiten Anwendungsbereich abdeckt. grün In Abhängigkeit von Körpergewicht, Fahrstil und bevorzugter Fahrstrecke kann es jedoch sinnvoll sein, das Federverhalten durch den Tausch des Elastomers anzupassen. -
Seite 28: Faltscharnier Am Vorbau
FALTSCHARNIER AM VORBAU AUFBAU DES FALTSCHARNIERS FALTSCHARNIER FETTEN Das Faltscharnier ist bereits ab Werk auf Das Faltscharnier ist prinzipiell wartungsfrei. korrekte Funktion geprüft und spielfrei Wenn jedoch nach häufigem Gebrauch oder eingestellt. Sollte es dennoch Spiel oder starken Witterungseinflüssen das Fal- mangelhafte Funktion aufweisen, muss es tscharnier an den bewegten Stellen trocken von Ihrem Fachhändler eingestellt werden. -
Seite 29: Hinterradschwinge
HINTERRADSCHWINGE Die Hinterradschwinge des Birdy wird im TIPP! entfalteten Zustand mit einem schwarzen Kunststoffhebel am Hauptrahmen verriegelt. Lehnen Sie sich beim Justieren auf Die Position dieser Verriegelung kann so den Sattel. Dann federt die Hinterrad- eingestellt werden, dass sie beim Entfalten schwinge etwas ein und das spielfreie selbständig und spielfrei einrastet. -
Seite 30: Vorderradschwinge
VORDERRADSCHWINGE ANSCHLÄGE HINTERRADSCHWINGE Beim Entfalten des Birdy rastet die Federung JUSTIEREN der Vorderradschwinge in ihre Verriegelung Das Birdy mit Monocoque-Rahmen besitzt ein. Die Verriegelung besteht aus einem zwei Schrauben mit Kunststoffkopf zur drehbar gelagerten Haken und wird mit einer Justage der Endposition beim Falten. Die internen Feder auf Spannung gehalten. - Seite 31 VERRIEGELUNG JUSTIEREN • Fixieren Sie die Feder mit einem Anzugs- • Der Konus, auf welchem die Federung moment von 6–8 Nm. aufliegt, wird mit einer außermittig ange- brachten Inbusschraube fixiert (Anzugs- Wenn die Feder nicht spielfrei einrastet, moment 3–4 Nm). Der Konus soll mittig kann sowohl die Position der Feder als auch zur Vorderradschwinge fixiert sein.
-
Seite 32: Bremsanlage
BREMSANLAGE RICHTIG BREMSEN Betätigen Sie beide Bremsen gleichzeitig Die Bremsen am Birdy erlauben Ihnen, in je- und beachten Sie, dass die vordere Bremse der Fahrsituation mit geringen Handkräften durch die Gewichtsverlagerung weit größere eine hohe Bremsleistung zu erreichen. Der Kräfte übertragen kann. Vermeiden Sie Bremsweg hängt aber auch vom Fahrkönnen... - Seite 33 Funktionsweise Verschleiß BEI FELGENBREMSEN Über einen Bremshebel oder den Pedal- Durch die Reibung kommt es zum Ver- rücktritt wird ein feststehender Bremsbelag schleiß von Bremsbelägen und auch der auf eine rotierende Bremsfläche gedrückt Felge! Durch viele Regenfahrten wird der und reibt dort. Durch die Reibung wird das Verschleiß...
- Seite 34 BREMSANLAGE V-Bremsen Funktionskontrolle: V-Bremsen bestehen aus links und rechts • Überprüfen Sie, ob die Bremsbeläge genau der Felge getrennt voneinander ange- auf die Felge ausgerichtet sind und genug brachten Bremsarmen. Wird der Brems- Belagstärke aufweisen. Erkennbar ist diese hebel betätigt, werden die Arme über einen an den Querrillen im Bremsbelag.
- Seite 35 V-Bremsen synchronisieren Bremszug nachstellen Die V-Bremsen haben zur Synchronisation Wenn der Bremshebel sich bis zum Lenker beide jeweils eine Einstellschraube A, mit der ziehen lässt, muss der Bremszug nachge- die Federvorspannung eingestellt wird. stellt werden. • Drehen Sie an diesen Schrauben A, bis •...
- Seite 36 BREMSANLAGE HYDRAULIKBREMSEN SCHEIBENBREMSEN Ihr Fahrrad ist eventuell mit der Hydraulik- Das Birdy mit Scheibenbremse verfügt über bremse Magura HS 33 ausgestattet. eine hydraulische Scheibenbremse aus dem Beachten Sie dazu bitte die Hinweise der Mountainbike-Bereich. Diese Bremse hat separat beiliegenden Betriebsanleitung von eine enorme Verzögerung bei gleichzeitig...
- Seite 37 Bremsleitungen. Der Verlust von Bremsflüssigkeit führt zur Verminderung oder gar zum Ausfall der Bremswirkung! Suchen Sie sofort einen Fachhändler auf, um die Undichtigkeiten beseitigen zu lassen. • Transportieren Sie Ihr Birdy nicht mit den Laufrädern nach oben. Dadurch können die Bremsen wirkungslos werden.
-
Seite 38: Schaltung
SCHALTUNG THEORETISCHE GRUNDLAGEN GEFAHR! Die Schaltung am Fahrrad dient der Anpas- sung der eigenen Leistungsfähigkeit an die Üben Sie das Schalten auf einem Geländeform und die gewünschte Geschwin- verkehrsfreien Gelände. Machen digkeit. Die zu leistende physikalische Arbeit Sie sich dabei mit der Funktions- wird durch die Schaltung nicht verringert, weise der Drehgriffe bzw. -
Seite 39: Kettenschaltung
SCHALTGRIFFE KETTENSCHALTUNG Der Schaltgriff übermittelt über den Bowden- Die Kettenschaltung liefert am Fahrrad die zug den Schaltbefehl zum Getriebe. Am Birdy derzeit effektivste Kraftübertragung. Rund kommen je nach Modell zwei verschiedene 97 bis 98 Prozent Ihrer geleisteten Arbeit Arten von Schaltgriffen zum Einsatz. - Seite 40 Lässt sich die Schaltung nicht Ihre Kettenschaltung wurde von Ihrem Rad- richtig einstellen, kann das an händler vor der Übergabe des Birdy sorg- verschlissenen oder verknickten fältig eingestellt. Auf den ersten Kilometern Schaltzügen liegen. Suchen Sie können sich jedoch die Bowdenzüge längen, zwecks Erneuerung der Schaltzüge...
- Seite 41 Je nach Schaltung kommen ver- schiedene Kettenspanner zum Einsatz. Kettenspanner einstellen Der Kettenspanner ist am unteren Schal- Birdy city und World Birdy comfort tungsröllchen befestigt. Bei diese Modellen kommen Kettenspanner • Schalten Sie auf das kleinste Ritzel. ähnlich der unten abgebildeten Version zum •...
-
Seite 42: Nabenschaltung
SCHALTUNG NABENSCHALTUNG NABENSCHALTUNG NACHSTELLEN Ein Vorteil von Nabenschaltungen liegt in Die verschiedenen Gänge werden über ihrer gekapselten Bauweise. Die Technik ist die Schaltzüge eingestellt. Die Einstellung nahezu vollständig im Inneren der Nabe unterscheidet sich zwischen den einzelnen versteckt. Dadurch hat der Schmutz wenig Nabentypen. -
Seite 43: Länge Der Aussenhüllen
Die folgenden Tabellen helfen Ihnen, bei der beiliegenden Betriebsanleitung von Rohloff. Erneuerung von Brems- und Schaltaußen- hüllen deren richtige Länge zu finden. Dualdrive-Nabenschaltung Birdy (ab Juni 2015) • Schalten Sie die Nabenschaltung am linken LÄNGE Drehgriff in den ersten Gang. BAUTEIL AUSSENHÜLLE... -
Seite 44: Kette
KETTE KETTENPFLEGE KETTENVERSCHLEISS Ketten gehören zu den Verschleißteilen Die Ketten von Kettenschaltungen haben am Fahrrad, doch die Lebensdauer kann häufig bereits nach ca. 1.500 bis 3.000 km der Radfahrer mit beeinflussen. Nach wie ihre Verschleißgrenze erreicht. Sehr stark vor gilt: „Wer gut schmiert, der gut fährt“. gelängte Ketten verschlechtern das Schalt- Achten Sie deshalb darauf, dass die Kette verhalten, Ritzel und Kettenblätter nutzen... -
Seite 45: Lenkungslager
LENKUNGSLAGER Die Gabel, der Vorbau, der Lenker und das LAGERSPIEL KONTROLLIEREN Vorderrad sind mit dem Lenkungslager • Überprüfen Sie das Lagerspiel, indem Sie (auch Steuersatz genannt) im Rahmen die Finger um die obere Lenkungslager- drehbar gelagert. Das Lager muss sich stets schale legen. -
Seite 46: Laufräder Und Reifen
Auch danach müssen Sie die Lauf- angegeben. räder regelmäßig kontrollieren, wobei ein Nachzentrieren in der Regel selten nötig ist. Für das Birdy werden sowohl Rennreifen, Straßenreifen (Road, Racer, Big Apple) als AUFBAU EINES LAUFRADS auch profilierte Reifen (MTB) für Feld- und Das Laufrad besteht aus Nabe, Felge und Waldwege angeboten. - Seite 47 Reifen, bei denen das Profil abgefahren ist wird der Schlauch in den Reifen eingelegt. oder deren Flanken brüchig sind, sollten Er wird durch ein Ventil befüllt. Beim Birdy Sie auswechseln. Der Aufbau des Reifens kommen sogenannte Sklaverand-Ventile im Innern kann Schaden nehmen, wenn (auch Renn- oder französisches Ventil ge-...
-
Seite 48: Laufradbefestigung
TIPP! festgeklemmt. Das Vorderrad ist an den Achten Sie darauf, dass der Bedie- Ausfallenden zusätzlich mit Nasenschei- nungshebel des vorderen Schnell- ben gegen unbeabsichtigtes Herausfallen spanners immer auf der rechten gesichert. Seite sitzt. Ansonsten vergrößert sich das Faltmaß des Birdy. -
Seite 49: Beheben Einer Reifenpanne
Hinterrad abgelassen werden. • Luftpumpe • Flickzeug oder Ersatzschlauch Rohloff-Schaltung • Reifenmontierhebel Beim Birdy rohloff muss die Schaltbox von • Bei Rädern mit Achsmuttern: der Nabe abgenommen werden. Lesen Sie 15 mm Maulschlüssel hierzu die separat beiliegende Bedienungs- • Bei Rädern mit Rücktritt: anleitung von Rohloff. - Seite 50 • Um den Ausbau zu erleichtern, müssen Sie bauen Sie das Hinterrad wie bei einem das Schaltwerk bzw. den Rohloff-Ketten- Birdy mit Kettenschaltung (light, speed) spanner mit der Hand etwas nach hinten aus. ziehen. Heben Sie das Fahrrad etwas hoch und drücken Sie das Hinterrad vorsichtig...
-
Seite 51: Reifen Montieren
Reifen demontieren • Schrauben Sie die Ventilkappe und die Bef- estigungsmuttern vom Ventil und lassen Sie die Luft vollständig ab. • Drücken Sie den Reifen von der Felgen- flanke in die Mitte der Felge. Es erleichtert die Demontage, wenn Sie dies über den gesamten Reifenumfang tun. -
Seite 52: Rad Einbauen
LAUFRÄDER UND REIFEN • Arbeiten Sie sich gleichmäßig nach beiden Seiten am Umfang entlang. Zum Ende hin müssen Sie den Reifen kräftig nach unten ziehen, damit der bereits montierte Bereich in den tiefen Felgenboden rutscht. Dies erleichtert die Montage auf den letzten Zentimetern spürbar. - Seite 53 Funktion. • Montieren Sie bei Rücktrittnaben die Bremsankerbefestigung und ziehen Sie diese mit 6 Nm fest. Birdy touring mit Dualdrive-Nabe • Beim Einbau muss die Gewindestange Laufrad befestigen wieder in die Kunstoffbox eingeführt • Stecken Sie bei Laufrädern mit Achsmuttern werden.
-
Seite 54: Schwingenlager
SCHWINGENLAGER SCHWINGENLAGER VORNE SCHWINGENLAGER HINTEN Die Vorderradschwinge des Birdy wird Die Hinterradschwinge des Birdy wird durch wartungsarme IGUS-Iglidur-Buchsen durch zwei präzise und wartungsfreie INA- gelagert. Die nach innen zeigenden Schrau- Industrie-Nadellager gelagert. Das hintere ben besitzen eine Verdrehsicherung und Schwingenlager muss nicht nachgestellt können nicht verdreht werden. -
Seite 55: Lichtanlage
Verkehrsteilnehmern gut wahrgenommen det auch Ihr Leben. zu werden. Beim World Birdy Comfort ist nur das Front- licht dynamobetrieben, das Rücklicht ist batteriebetrieben und schaltet sich auto- matisch beim Fahren in der Dämmerung oder Dunkelheit ein. Zusätzlich besitzt das Rücklicht einen Schiebeschalter für manuel-... -
Seite 56: Montage Von Zubehör
LICHTANLAGE DEFEKTSUCHE MONTAGE VON ZUBEHÖR • Folgen Sie dem Verlauf der Kabel und kon- Vor dem Kauf zusätzlicher Klingeln, Hupen trollieren Sie, ob die Kabel schadhaft sind. oder Beleuchtungseinrichtungen müssen Überprüfen Sie alle Kontaktpunkte. Oft sind Sie genau prüfen, ob diese für den Strassen- Steckverbindungen durch Salz oder Regen verkehr zugelassen sind (vgl. -
Seite 57: Gepäck- Und Kindertransport
GEPÄCK- UND KINDERTRANSPORT KINDER UND LASTEN TRANSPORTIEREN Bevor Sie mit beladenem Birdy oder Kinderanhänger losfahren, prüfen Sie folgende Punkte: • Ist das Kind angeschnallt bzw. die Last aus- reichend gegen Verrutschen oder Heraus- fallen gesichert? • Wird das zulässige Gesamtgewicht nicht überschritten? -
Seite 58: Birdy Transportieren
Das Birdy läßt sich gefaltet bequem im Autokofferraum, aber auch in Zug, Bus, Flugzeug oder Boot mitnehmen. TRANSPORT IM ZUG Im Zug muss das Birdy durch eine Tasche geschützt sein, wenn es außerhalb des Fahrradabteils kostenfrei als Gepäckstück befördert werden soll. Es werden zwei verschiedene Taschen angeboten: die Schutzhülle und die Rucksacktasche. - Seite 59 TRANSPORT IM FLUGZEUG Für den Transport im Flugzeug empfehlen wir, das Birdy in einem stabilen Karton zu verpacken – beispielsweise die originale Verpackung, in der das Birdy zu Ihrem Händler geschickt wurde. Die Pedale sollten abmontiert und separat eingepackt werden.
-
Seite 60: Allgemeine Pflegehinweise/ Inspektionen
ALLGEMEINE PFLEGEHINWEISE/ INSPEKTIONEN REGELMÄSSIGE WARTUNG RAD WASCHEN UND PFLEGEN Bei dem von Ihnen erworbenen Fahrrad Angetrockneter Schweiß, Schmutz und Salz handelt es sich um ein Qualitätsprodukt. vom Winterbetrieb oder aus der Meeres- Wenn Sie Ihr Rad vom Fachhändler abholen, luft schaden Ihrem Rad. Deshalb sollte hat er es für Siefahrbereit montiert. - Seite 61 Oberflächen konservieren nahme eines sauberen Tuches gleichmäßig Nachdem das Rad wieder abgetrocknet ist, auf den Oberflächen; dabei lassen sich Lack-, sollten Sie den Lack und die metallischen Teer oder Ölrückstände entfernen. Zuletzt Oberflächen mit Hartwachs konservieren. reiben Sie die Teile mit einem weichen, Schützen Sie auch Speichen, Naben, Schrau- sauberen Tuch komplett ab, damit das über- ben und Muttern etc.
- Seite 62 ALLGEMEINE PFLEGEHINWEISE/ INSPEKTIONEN Entsorgung/Umwelttipps Allgemeine Pflege- und Reinigungsmittel Achten Sie bei der Pflege und Reinigung Ihres Fahrrades darauf, die Umwelt zu schonen. Nutzen Sie deshalb bei der Pflege und Reinigung nach Möglichkeit biologisch abbaubare Reinigungsmittel. Achten Sie darauf, dass keine Reinigungsmittel in die Kanalisation geraten.
-
Seite 63: Rad Aufbewahren
Abstellen keine gesonderten Freude. Wie beim Auto gibt die Jahresinspek- Vorsichtsmaßnahmen treffen. Es empfiehlt tion die Möglichkeit, höheren Reparaturkos- sich, das Birdy an einem trockenen, gut ten vorzubeugen. Das Nachstellen der Lager durchlüfteten, Raum abzustellen oder der Schaltung und der rechtzeitige Wechsel von Verschleißteilen kann schwere... -
Seite 64: Gesetzliche Gewährleistung / Garantie
Dinge erfüllt sind: zu große Beladung, durch unsachgemäße • Sie sind Erstbesitzer des Rades. Montage und Behandlung sowie durch • Sie haben Ihr Birdy innerhalb von vier Veränderung des Fahrrades (An- und Umbau Wochen nach Kauf online unter folgendem von zusätzlichen Komponenten). - Seite 65 HINWEISE ZUM VERSCHLEISS Bei Felgenbremsen verschleißt nicht nur Einige Bauteile Ihres Rades unterliegen funk- der Belag, sondern auch die Felge. Prüfen tionsbedingt einem Verschleiß. Die Höhe des Siedeshalb die Felge regelmäßig, z. B. beim Verschleißes ist von der Pflege, Wartung und Aufpumpen des Reifens.
- Seite 66 GESETZLICHE GEWÄHRLEISTUNG / GARANTIE Zudem weisen wir Sie darauf hin, dass Sie Ihren Fachhändler kontaktieren, bevor Sie Reparaturleistungen in die Wege leiten, um den schnellsten und kostengünstigsten Ablauf Ihres Anliegens sicherzustellen. Sollte Ihr Rad beim Händler oder bei uns in die Werkstatt kommen, so beachten Sie bitte folgende Hinweise: ACHTUNG!
-
Seite 67: Technische Daten / Anzugsdrehmomente
MAX. ZULÄSSIGES GEWICHT BELADUNG BELADUNG GESAMT- FAHRER GEPÄCK- LOWRIDER GEWICHT TRÄGER Birdy (ab 6/2015) 10,9 – 13,1 kg 100 kg 15 kg 10 kg 120 kg World Birdy 11,9 – 14,2 kg 100 kg 15 kg 10 kg 120 kg Inkl. -
Seite 68: Service- Und Wartungsplan
SERVICE- UND WARTUNGSPLAN Die mit • gekennzeich- BAUTEIL TÄTIGKEIT neten Kontrollen Beleuchtung kontrollieren können Sie selbst durch- Bereifung Luftdruck prüfen führen, wenn Sie über Profilhöhe und Seitenwände kontrollieren handwerkliches Geschick, Bremsen Hebelweg, Belagstärke und Position zur etwas Erfahrung und Felge kontrollieren, Bremsprobe im Stand geeignetes Werkzeug, Bremszüge Sichtkontrolle... - Seite 69 VOR JEDER FAHRT MONATLICH JÄHRLICH SONSTIGE INTERVALLE • • • • • • • ✖ Spätestens nach dem zweiten Satz Bremsbeläge ✖ • ✖ Nach 1.500 km • ✖ Nach 1.500 km ✖ • Mindestens halbjährlich • • ✖ • ✖...
-
Seite 70: Wichtige Dokumente
WICHTIGE DOKUMENTE Im Anhang dieser Betriebsanleitung finden Wir wünschen Ihnen mit Ihrem Birdy stets gute Fahrt. Sollten irgendwelche Fragen • den Riese & Müller Fahrradpass, in welchen auftreten, hilft Ihnen Ihr Fachhändler gerne sämtliche vom Fachhändler durchgefüh- weiter. Bei Problemen, die Ihr Fachhändler rten Inspektionen eingetragen werden. -
Seite 71: Fahrradpass
FAHRRADPASS Modell: Farbe: Anzahl der Gänge: Rahmennummer: Kaufdatum: Die Übergabe wurde vorgenommen: Stadt: Datum: Händlerstempel: Unterschrift des Händlers: Bitte lassen Sie in diesem Fahrradpass sämtliche vom Fach- händler durchgeführten Inspektionen eintragen. Die über die gesetzlich vorgeschriebene Gewährleistung von sechs Monaten hinausgehende Gewährleistung gilt nur, wenn im Garantiefall der vollständig ausgefüllte Fahrradpass, gemeinsam mit einer Kopie des Kunden-Kaufbeleges, an die Firma Riese &... - Seite 72 FAHRRADPASS 1. Inspektion Ausgetauschte oder reparierte Teile: Nach spätestens 400 km oder drei Monaten ab Verkaufsdatum: Auftrags-Nr.: Datum: Stempel und Unterschrift des Händlers: 2. Inspektion Ausgetauschte oder reparierte Teile: Nach spätestens 2.000 km oder einem Jahr ab Verkaufsdatum: Auftrags-Nr.: Datum: Stempel und Unterschrift des Händlers: 3.
- Seite 73 4. Inspektion Ausgetauschte oder reparierte Teile: Nach spätestens 6.000 km oder drei Jahren ab Verkaufsdatum: Auftrags-Nr.: Datum: Stempel und Unterschrift des Händlers: 5. Inspektion Ausgetauschte oder reparierte Teile: Nach spätestens 8.000 km oder vier Jahren ab Verkaufsdatum: Auftrags-Nr.: Datum: Stempel und Unterschrift des Händlers: 6.
- Seite 74 NOTIZEN...
- Seite 75 © 2015, Riese & Müller GmbH Text und Konzept Riese & Müller GmbH Grafik-Design www.wolf-corporate.de Fotografie Kay Tkatzik, Riese & Müller GmbH Stand 10/2015 Diese Anleitung entspricht den Anforderungen der Europäischen Norm EN 15194.
- Seite 76 Riese & Müller GmbH Feldstraße 16 64331 Weiterstadt Germany team@r-m.de www.r-m.de Tel.: +49 61 51-366 86-0 Fax: +49 61 51-366 86-20 Scannen Sie den QR-Code mit Ihrem Smartphone und gelangen Sie direkt zu allen aktuellen Bedienungsanleitungen. Oder besuchen Sie unsere Website: www.r-m.de/infocenter/downloads...
