ECA 73
M-Bus Kombimodul für ECL Comfort 300S
Anwendung
Anwendungbeispiel
Bestellung
DH-SMT/DK
ECL Comfort
Typ
Bezeichnung
ECA 73
M-Bus Kombimodul
Dokumentation unter http://heating.danfoss.com:
Anleitung, ECA 73 Installation und Bedienung
ECA 99 (oder
24 V Transformator, Lübke (35 VA)
vergleichbar)
VD.KN.U2.03 ©
Danfoss 07/2006

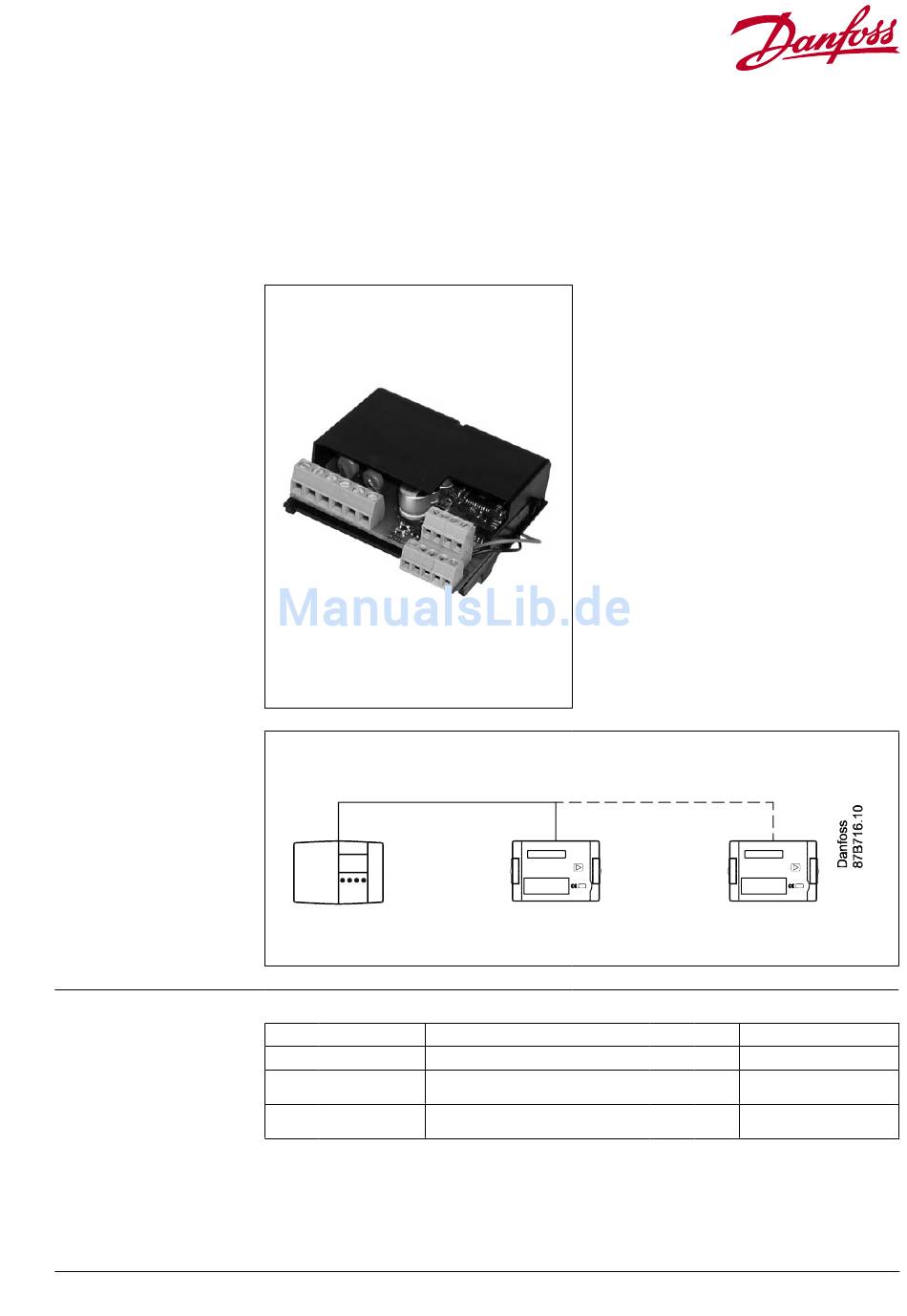

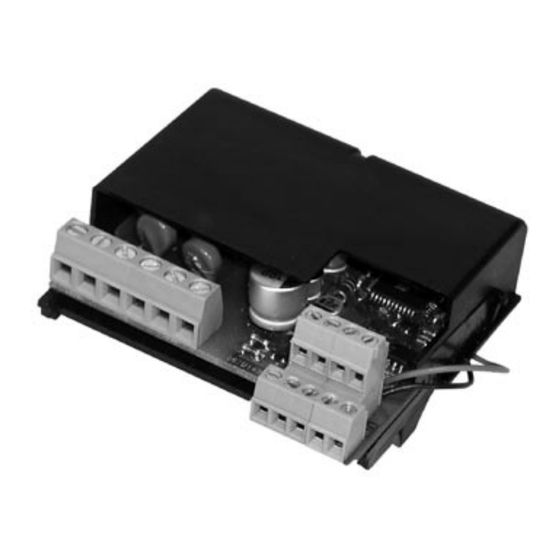

Das ECA 73 M-Bus Kommunikationsmodul
ermöglicht die Datenübertragung (primäre Vor-
und Rücklauftemperaturen, Energieverbrauch
etc.) vom Wärmezähler zum ECL Comfort Regler.
Die ausgelesenen Wärmezählerdaten können
für eine witterungsgeführte Vorlauftemperatur-
oder Energiebegrenzung verwendet werden.
Das ECA 73 kann für alle Applikationen der
Serie ECL Comfort 300S (ab Reglerversion 1.10)
eingesetzt werden.
Das ECA 73 Modul kann für die M-Bus
Kommunikation mit max. zwei Wärmezählern
oder als Pulseingang mit einem Wärmezähler
eingesetzt werden. Wenn das ECA 73 M-Bus
Kombimodul verwendet wird, kann der ECL
Comfort Regler keine Volumenstrom- und
Energiedaten über einen anderen Eingang
erhalten.
Das ECA 73 enthält vier zusätzliche Temperatur-
messeingänge, sowie zwei Relaisausgänge
(kartenabhängig). Das Modul wird am ECL-Bus
angeschlossen.
M-Bus / Puls
Wärmezähler
Wärmezähler
Bestell-Nr. (Stücklistennr.)
087B1128
(087R9771, Englisch)
087B1156
1
