Danfoss ECL Comfort Installation Und Wartung Seite 5

10c
Beachten Sie bitte:
Die folgenden Heizungsanlagentypen können nur mit dem
Relaismodul ECA 80 ausgeführt werden.

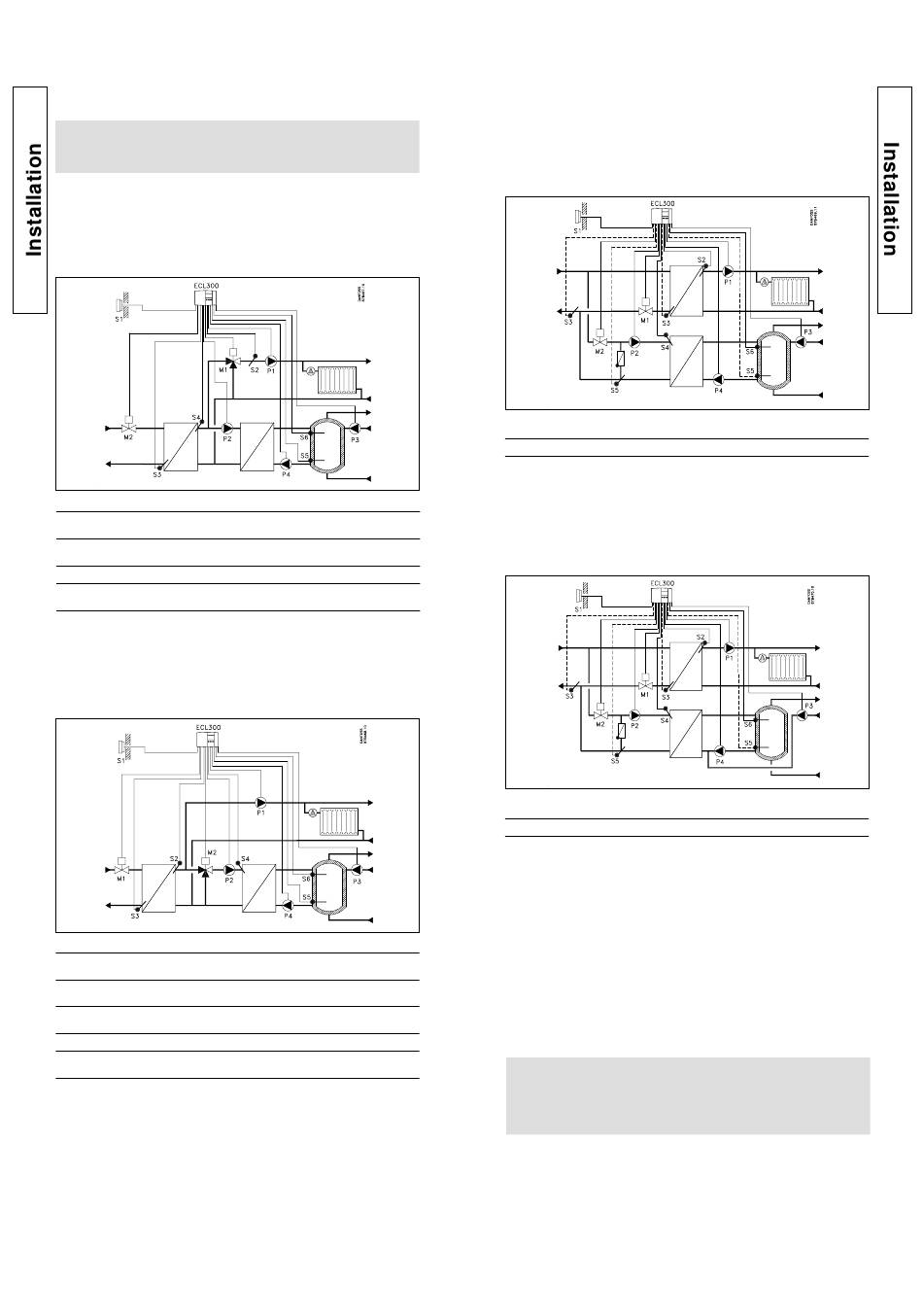

Heizungsanlagentyp 4
Indirekt angeschlossene Heizungsanlage mit Beimischung
und sekundär angeschlossenes Speicherladesystem.
Zeile 17-I Einfluß der Führungsgröße
Zeile 52-II Geschlossenes Ventil/Regelung
der Zirkulationstemperatur
Zeile 83-II Reglereinsatz als eigenständiger Regler,
Haupt- oder Folgeregler
Zeile 84-II Pumpe P2 im Vorregelkreis
Zeile140-II Fühler S5 = unterer Brauchwasserfühler /
Rücklauffühler im Kreis II
Heizungsanlagentyp 5
Indirekt angeschlossene Heizungsanlage und sekundär
angeschlossenes Speicher-Ladesystem mit Beimischung.
Zeile 17-I Einfluß der Führungsgröße
Zeile 43-I Parallelbetrieb/Parallelbetrieb mit
reduziertem Heizbetrieb
Zeile 52-II Geschlossenes Ventil/Regelung
der Zirkulationstemperatur
Zeile 83-II Reglereinsatz als eigenständiger Regler,
Haupt- oder Folgeregler
Zeile 84-II Pumpe P2 im Vorregelkreis
Zeile140-II Fühler S5 = unterer Brauchwasserfühler /
Rücklauffühler im Kreis II
Heizungsanlagentyp 6
Indirekt angeschlossene Heizungsanlage und primärseitig
angeschlossenes Speicherladesystem mit Vorregelkreis
und Zirkulationspumpe.
Zeile 52-II Geschlossenes Ventil/Regelung
Zeile 84-II Pumpe P2 im Vorregelkreis
Einstellung 3
Heizungsanlagentyp 6a
Indirekt angeschlossene Heizungsanlage und primärseitig
Einstellung ON
angeschlossenes Speicherladesystem mit Vorregelkreis
Einstellung
4
und Zirkulationspumpe.
Einstellung OFF
Einstellung OFF
Zeile 52-II Geschlossenes Ventil/Regelung
Zeile 84-II Pumpe P2 im Vorregelkreis
Einstellung
3
Einstellung OFF
Einstellung ON
Einstellung 2
Einstellung OFF
Einstellung OFF
der Zirkulationstemperatur
der Zirkulationstemperatur
Beachten Sie bitte:
Die Schaltbilder in dieser Betriebsanleitung sind grund-
sätzlich und beinhalten nicht sämtliche Einzelteile, die für
eine Heizungsanlage notwendig sind.
10d
Einstellung
ON
Einstellung OFF
Einstellung OFF
Einstellung ON
