Inhaltszusammenfassung für Danfoss EKC 202B

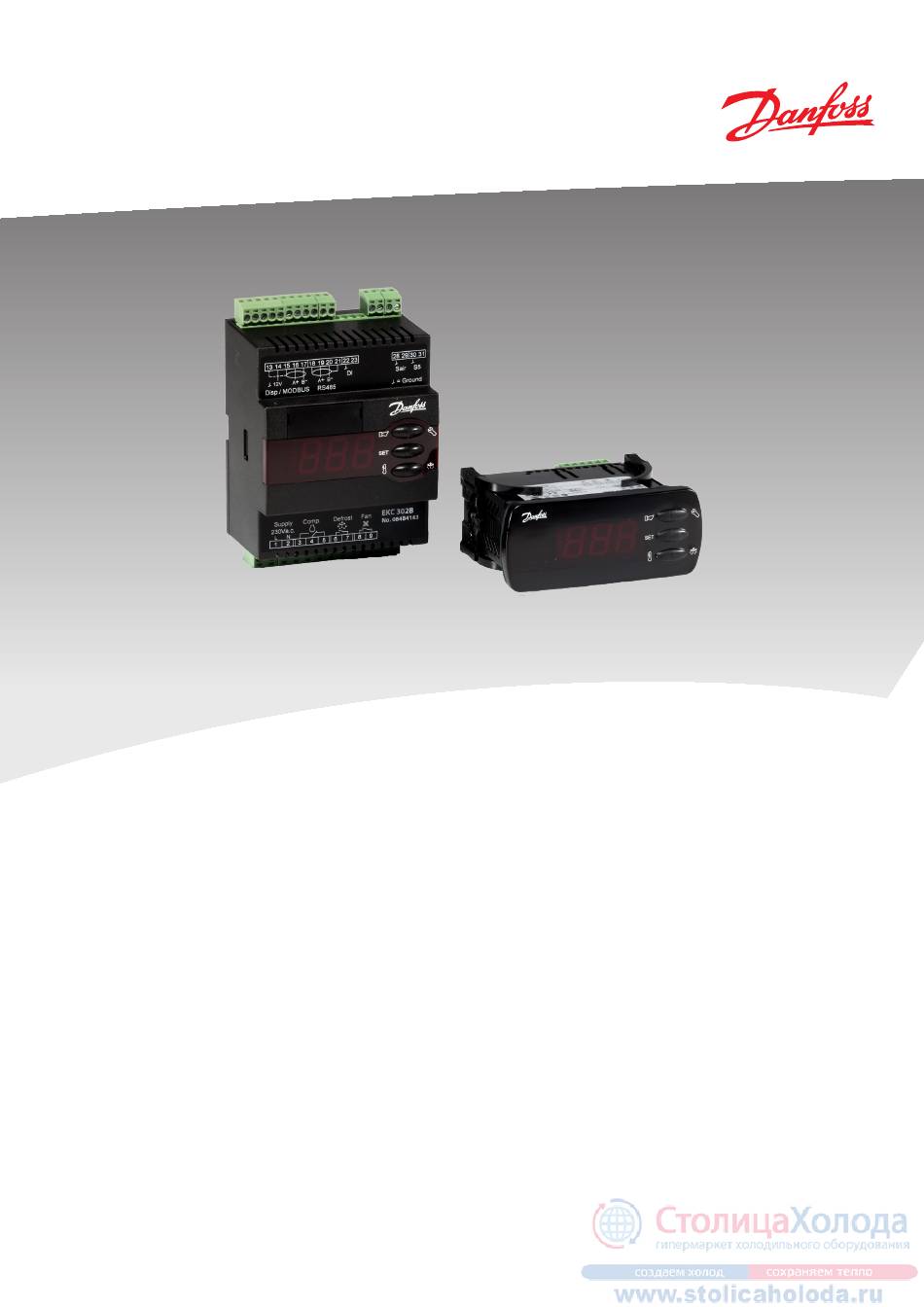

- Seite 1 Kühlstellenregler - EKC 202A, B, C und EKC 302A, B Manual...
-
Seite 2: Einführung
Der Regler ist standardmäßig mit einem Modulsteckplatz ausge- stattet, sodass das Modul nur eingeschoben werden muss. Inhalt Funktionen ......................8 Einführung ......................2 Anschlüsse ......................16 Bedienung ......................5 Bestellung ......................18 Menüübersicht ....................6 Daten ........................19 Manual RS8DZ703 © Danfoss 03-2012 EKC 202A,B,C und EKC 302A, B... -
Seite 3: Alarmfunktion
Wird eine Alarmfunktion benötigt, kann Relais Nr. 2 dazu benutzt werden. Die Abtauung erfolgt hierbei durch Umluft, durch Dauerbetrieb des Lüfters. EKC 202B / EKC 302B Regler mit drei Relaisausgängen, zwei Temperaturfühler und digitalem Eingang. Temperatursteuerung bei Start/Stopp des Verdichters / Magnetventil Abtaufühler... -
Seite 4: Digitaler Eingang
Betrieb und zieht die S5-Temperatur weiter nach unten). Überschreitet die Temperatur eine eingestellte zulässige Abwei- chung, wird die Abtauung gestartet. Diese Funktion steht nur in 1:1-Anlagen zur Verfügung. Manual RS8DZ703 © Danfoss 03-2012 EKC 202A,B,C und EKC 302A, B... -
Seite 5: Bedienung
Die Tasten und die Dichtung hinter der Front sind mit der Front vergossen. Eine spezielle Gießtechnik verbindet den harten Frontkunststoff, die weichen Tasten und die Dichtung, sodass sie eine integrierte Einheit bilden. Es gibt keine feuchtigkeits- oder schmutzdurchlässigen Öffnungen. EKC 202A,B,C und EKC 302A, B Manual RS8DZ703 © Danfoss 03-2012... -
Seite 6: Menüübersicht
1=An während Tagesbetrieb. 2=an / aus via Datenkommunikation. 3=ON folgt die DI- Funktion, wenn DI für Türfunktion oder Türalarm gewählt ist Aktivierung des Lichtrelais (nur wenn o38=2) Möbelreinigung. 0= Keine Reinigung. 1= Nur Lüfter. 2=Alle Ausgänge aus. Manual RS8DZ703 © Danfoss 03-2012 EKC 202A,B,C und EKC 302A, B... - Seite 7 1. Die Übersicht über Werkseinstellungen durchsehen. Die notwendigen Änderungen in den jeweiligen Parametern vornehmen. 2. Bei Netzwerken: Die Adresse in o03 einstellen und anschließend mit der Einstellung o04 an das Gateway/die Systemeinheit senden. EKC 202A,B,C und EKC 302A, B Manual RS8DZ703 © Danfoss 03-2012...
-
Seite 8: Funktionen
Thermostatsollwert und Alarmwerte verschieben sich um diese Temperaturdifferenz, sobald die Verschiebung aktiviert wird. Kann durch r39 oder DI Eingang aktiviert werden. Night setbck (Start des Nachtsignals) Alarm Alarm settings Manual RS8DZ703 © Danfoss 03-2012 EKC 202A,B,C und EKC 302A, B... - Seite 9 Besteht das Risiko von länger als 4 Stunden dauernden Stromausfällen, ist im Regler ein Batte- riemodul zu montieren (nur in EKC 202 möglich). Der Abtaustart kann auch mittels Datenkom- munikation, über Signalkontakt oder manuell vorgenommen werden. EKC 202A,B,C und EKC 302A, B Manual RS8DZ703 © Danfoss 03-2012...
- Seite 10 Bedarfsabtauung - Akkumulierte Kühlzeit MaxTherRunT Hier ist die ohne Abtauungen zulässige Kühlzeit einzustellen. Nach Ablauf dieses Zeitraums wird eine Abtauung gestartet. Bei Einstellung = 0 ist die Funktion nicht wirksam. Manual RS8DZ703 © Danfoss 03-2012 EKC 202A,B,C und EKC 302A, B...
- Seite 11 Abtaustart, Minuteneinstellung (1 und 11 gehören zusammen usw.) t11-t16 Sind alle t01 bis t16 = 0, werden von der Uhr keine Abtauungen gestartet. Uhr: Stundeneinstellung Uhr: Minuteneinstellung Uhr: Datumseinstellung Uhr: Monatseinstellung Uhr: Jahreseinstellung EKC 202A,B,C und EKC 302A, B Manual RS8DZ703 © Danfoss 03-2012...
- Seite 12 2=Reinigung mit gestoppten Lüftern. Alle Ausgänge sind aus. Wird die Funktion mit einem Signal von Eingang DI1 oder DI2 gesteuert, lässt sich der aktuelle Zustand hier im Menü ablesen. Manual RS8DZ703 © Danfoss 03-2012 EKC 202A,B,C und EKC 302A, B...
- Seite 13 * Temperatur gemessen mit Sair Fühler Sair temp * Status am Relais 4 (Alarm-, Abtauungs- oder Lichtfunktion) DO4 status *) Nicht alle werden angezeigt. Nur die zur gewählten Anwendung zugehörige Funktion kommt zur Anzeige. EKC 202A,B,C und EKC 302A, B Manual RS8DZ703 © Danfoss 03-2012...
- Seite 14 Semihermetische Verdichter: Parameter c02 auf min. 8 Minuten und Parameter c01 auf min. 2 bis 5 Minuten setzen (Motorleistung 5 bis 15 kW) * ) Die Direktaktivierung von Magnetventilen ist mit den Werkseinstellungen (0) möglich. Manual RS8DZ703 © Danfoss 03-2012 EKC 202A,B,C und EKC 302A, B...
-
Seite 15: Übersteuerung
- - - Def.start Zeitplan Koordinierte Abtauung Abtaukontrolle - - - HoldAfterDef u60 Def.relay - - - Night setbck Nachtanhebung Tag/Nachtsteuerung und Zeitplan Lichtsteuerung o39 Light Remote Tag/Nachtsteuerung und Zeitplan EKC 202A,B,C und EKC 302A, B Manual RS8DZ703 © Danfoss 03-2012... -
Seite 16: Anschlüsse
Kabel zu Fühlern, DI-Eingängen und Datenkommunikation sind flüssigerfühler anwenden. getrennt von anderen Elektrokabeln zu verlegen: - Separate Kabelkanäle verwenden. - Zwischen den Kabeln einen Abstand von mindestens 10 cm halten. Manual RS8DZ703 © Danfoss 03-2012 EKC 202A,B,C und EKC 302A, B... - Seite 17 Eine Adresse muss in o03 eingestellt werden (0 kann nicht verwendet werden). Das Display findet selbst die Regler-Adresse. EKC 302 Externes Display plus Datenkommunikation EKC 302 EKA 175 (LON RS485) EKA 178B (MODBUS) EKC 202A,B,C und EKC 302A, B Manual RS8DZ703 © Danfoss 03-2012...
-
Seite 18: Bestellung
EKA 164A Externes Bedienungsmöglichkeit Temperaturfühler: Siehe bitte Katalog, Lit.Nr. RK0YG Funktion Bestell.Nr. EKA 183A Programming key 084B8582 Kopierungswerkzeug für Einstellung von EKC. Für weitere Information, siehe bitte Technische Broschüre RD8BJ Manual RS8DZ703 © Danfoss 03-2012 EKC 202A,B,C und EKC 302A, B... - Seite 19 2) Ohne Externes Relais (c70=OFF) (Schalten im Nulldurchgang aktivieret) Relaiskontakt und Reglerversorgung müssen gleichphasig laufen, und die Last (Kompressor) muss über eine Phasenkompensation auf Cos ϕ = 1 verfügen. EKC 202A,B,C und EKC 302A, B Manual RS8DZ703 © Danfoss 03-2012...
- Seite 20 Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
