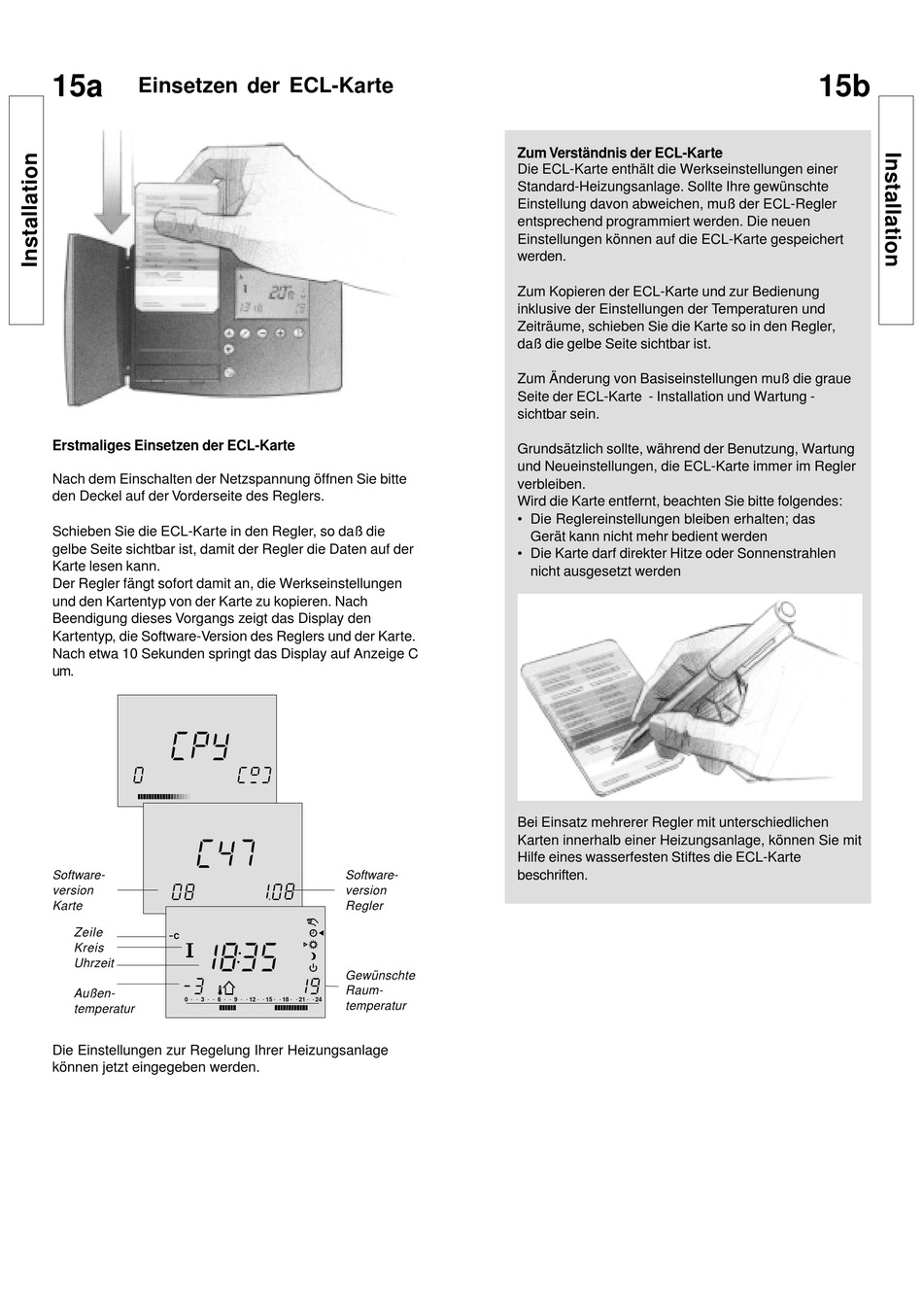

Einsetzen der ECL-Karte

Erstmaliges Einsetzen der ECL-Karte
Nach dem Einschalten der Netzspannung öffnen Sie bitte
den Deckel auf der Vorderseite des Reglers.
Schieben Sie die ECL-Karte in den Regler, so daß die
gelbe Seite sichtbar ist, damit der Regler die Daten auf der
Karte lesen kann.
Der Regler fängt sofort damit an, die Werkseinstellungen
und den Kartentyp von der Karte zu kopieren. Nach
Beendigung dieses Vorgangs zeigt das Display den
Kartentyp, die Software-Version des Reglers und der Karte.
Nach etwa 10 Sekunden springt das Display auf Anzeige C
um.
C P Y
0
C 4
Software-
0 8
version
Karte
Zeile
C
1 8
Kreis
Uhrzeit
- 3
Außen-
0 3 6
temperatur
Die Einstellungen zur Regelung Ihrer Heizungsanlage
können jetzt eingegeben werden.
C 9 9
7
Software-
1 8
0
version
Regler
3 5
Gewünschte
1 9
Raum-
9 12 15 18 21 24
temperatur
Zum Verständnis der ECL-Karte
Die ECL-Karte enthält die Werkseinstellungen einer
Standard-Heizungsanlage. Sollte Ihre gewünschte
Einstellung davon abweichen, muß der ECL-Regler
entsprechend programmiert werden. Die neuen
Einstellungen können auf die ECL-Karte gespeichert
werden.
Zum Kopieren der ECL-Karte und zur Bedienung
inklusive der Einstellungen der Temperaturen und
Zeiträume, schieben Sie die Karte so in den Regler,
daß die gelbe Seite sichtbar ist.
Zum Änderung von Basiseinstellungen muß die graue
Seite der ECL-Karte - Installation und Wartung -
sichtbar sein.
Grundsätzlich sollte, während der Benutzung, Wartung
und Neueinstellungen, die ECL-Karte immer im Regler
verbleiben.
Wird die Karte entfernt, beachten Sie bitte folgendes:
• Die Reglereinstellungen bleiben erhalten; das
Gerät kann nicht mehr bedient werden
• Die Karte darf direkter Hitze oder Sonnenstrahlen
nicht ausgesetzt werden
Bei Einsatz mehrerer Regler mit unterschiedlichen
Karten innerhalb einer Heizungsanlage, können Sie mit
Hilfe eines wasserfesten Stiftes die ECL-Karte
beschriften.
