25a
Ein- und Ausschalttempe-
ratur der Brauchwasser-

bereitung - Zeile 1 und 2

Die Brauchwasserbereitung kann entweder mit einem oder
zwei Speicherfühler ein- und ausgeschaltet werden. Die
Zahl der Fühler wird vom Regler automatisch registriert.
Wählen Sie Kreis II
Wählen Sie Zeile 1
1 Ausschalttemperaturdifferenz
- unterer Fühler
Kreis Einstellbereich
II 1 ... 99 K
Hier wird die Differenz zwischen der Ladetemperatur und
der Auschalttemperatur der Brauchwasserbereitung
eingestellt.
Stellen Sie den gewünschten Wert ein.
Beispiel:
Ladetemperatur
Ausschaltdifferenz
Berechnetete Temperatur, bei der
die Brauchwasserbereitung ausgeschaltet
wird (Temperatur am unteren Speicherfühler)
Wählen Sie Zeile 2
2 Einschalttemperaturdifferenz
- oberer Fühler
Kreis Einstellbereich
II 1 ... 99 K
Hier wird die Differenz zwischen der Ladetemperatur und
der Einschalttemperatur der Brauchwasserbereitung
eingestellt.
Stellen Sie den gewünschten Wert ein.
Beispiel:
Ladetemperatur
Einschaltdifferenz
Berechnetete Temperatur, bei der
die Brauchwasserbereitung eingeschaltet
wird (Temperatur am oberen Speicherfühler)
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
Werkseinstellung
15 K
60 °C
15 K
(60-15=) 45 °C
Werkseinstellung
20 K
60 °C
20 K
(60-20=) 40 °C

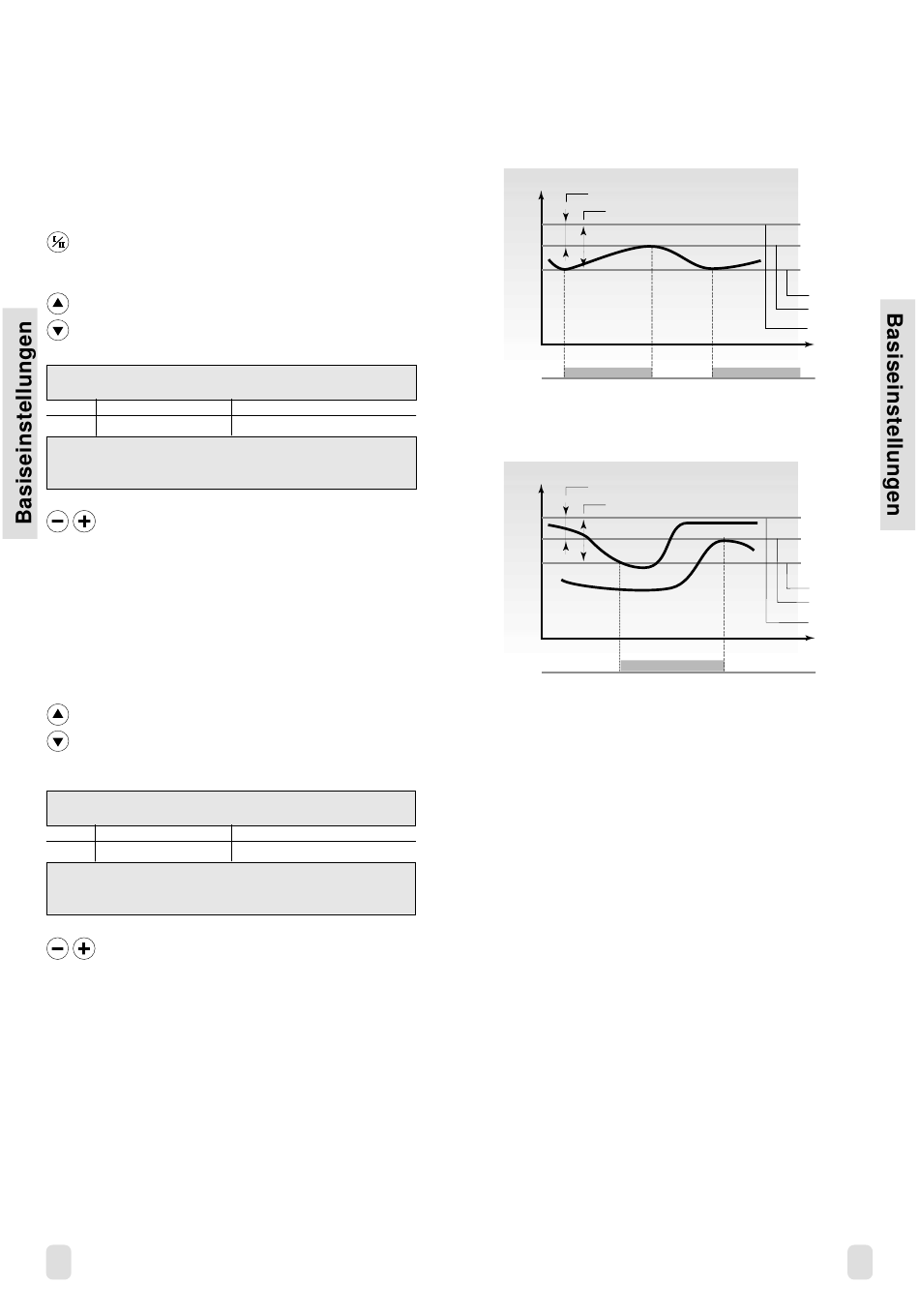

Ein Fühler (S6)
Temperatur
Ausschaltdifferenz - Zeile 1
Einschaltdifferenz - Zeile 2
ON OFF
Zwei Fühler (S5 + S6)
Temperatur
Ausschaltdifferenz - Zeile 1
Einschaltdifferenz - Zeile 2
S6
S5
OFF ON
Bitte beachten Sie:
Wenn nur ein Fühler (S6) installiert ist, wird an diesem
sowohl die Ausschalttemperatur wie auch die
Einschalttemperatur erfaßt.
Beispiel - Schaltdifferenz:
Zeile 2 - Zeile 1 = 20 K - 15 K = 5 K
25b
S6
Einschaltung
Ausschaltung
Ladetemperatur
(Sollwert)
Zeit
ON
P2 / P3
Einschaltung
Ausschaltung
Ladetemperatur
(Sollwert)
Zeit
OFF
P2 / P3
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
