Einstellung der
32u
Serviceparameter 141
141 Wahl des Übersteuerungseingangs
Kreis Einstellbereich
I / II OFF / 1 ... 6
Wählen Sie einen freien Fühlereingang zur Übersteuerung von
Kreis I und / oder Kreis II.
Jeder Kreis kann unabhängig voneinander übersteuert
werden.
Wählen Sie Kreis I oder II.
OFF: Der Regler wird nicht übersteuert.
1 ... 6: Wahl eines freien Fühlereinganges
S1... S6, der zur Übersteuerung des
entsprechenden Kreises verwendet
werden soll.

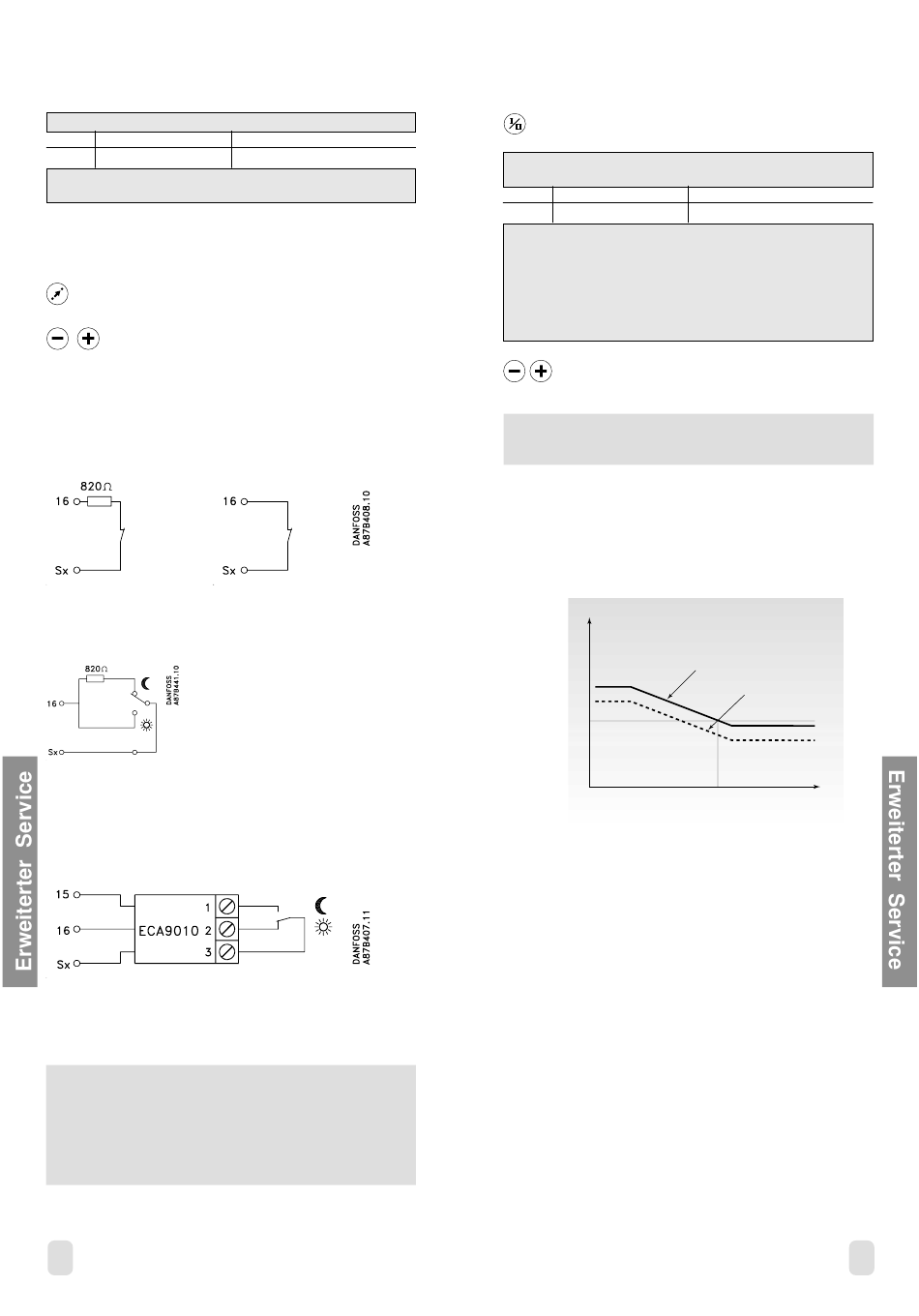

Verdrahtungsbeispil ohne ECA 9010
Geschlossener Kontakt:
Reduzierter Betrieb
Wechselkontakt:
Reduzierter Betrieb oder Heizbetrieb
Verdrahtungsbeispiel mit ECA 9010
Rot
Braun
Grün
1 und 3 geschlossen:
Reduzierter Betrieb
Bitte beachten Sie:
Um einen Übergangswiderstand zu verhindern, wird die
Verwendung des Übersteuerungsmodules ECA 9010
empfohlen.
Damit die Übersteuerung wirksam sein kann, muß die
Betriebsart "Automatik" gewählt werden (siehe Sektion 2)!
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
Werkseinstellung
OFF / OFF
Geschlossener Kontakt:
Heizbetrieb
2 und 3 geschlossen:
Heizbetrieb
Einstellung der
Serviceparameter 147
Wählen Sie Kreis I.
147 Max. zulässige Temperaturunterschreitung
∆ ∆ ∆ ∆ ∆ T1 ALARM
Kreis Einstellbereich
I / II OFF / 1 ... 30 K
Mit dem Zusatzmodul ECA 80 wird über das Relais R4 ein
Alarm geschaltet, wenn der aktueller Sollwert um mehr als
die max. zulässige Temperatur ∆ T1 ALARM unterschritten
wird und dieser Zustand länger als das max. zulässige
Zeitintervall ∆ t ALARM (s. Serviceparameter 149) andauert.
Diese Einstellungen gelten im Kreis I für den Fühler S2
und im Kreis II für den Fühler S4.
OFF: Die Alarmfunktion und das Alarmrelais
vom Zusatzmodul ECA 80 sind deaktiv.
Beachten Sie bitte:
Die Einstellungen im 148 und 149 sind ohne Wirkung!
1 ... 30 K:
Der aktuelle Sollwert darf max. um den
eingestellten Wert ∆t ALARM
unterschritten werden.
Soll-Temperatur [ o C]
Heizkennlinie
30
32v
Werkseinstellung
OFF / OFF
Min.-Grenzwert ∆ ∆ ∆ ∆ ∆ T1 ALARM
Zeile 147
Kein Alarm, wenn
Soll-Temperatur
o
< 30 C
Außentemperatur [ o C]
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
