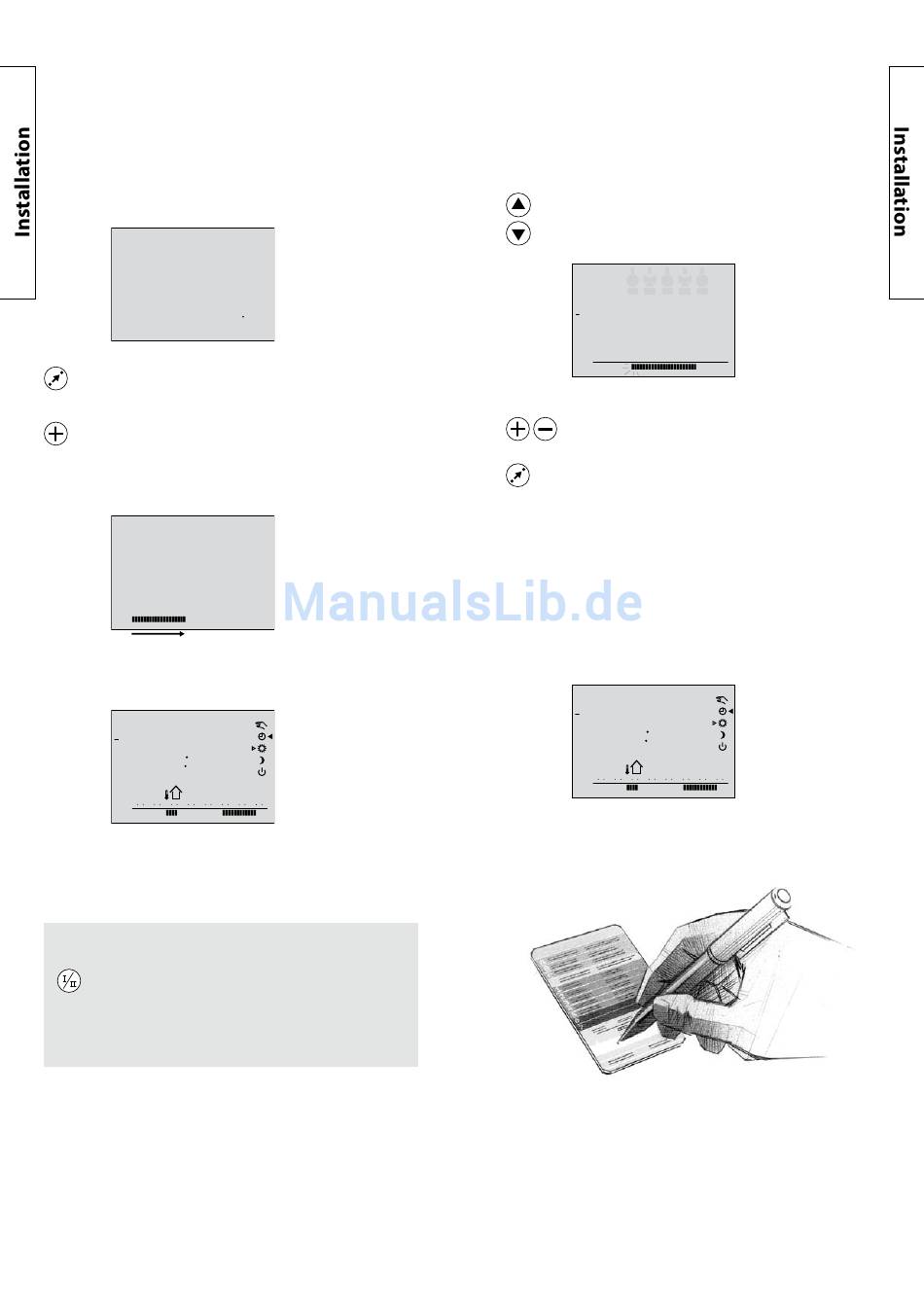

Inbetriebnahme des
ECL-Reglers
Verbinden Sie den ECL Comfort Regler mit der Netzspannung.
Das Display zeigt den Anlagentyp (P16, P17, P20 oder P30)
und die Softwaregeneration an. Öffnen Sie den Deckel des
Gerätes.
Display Beispiel:
P 1 7
Wählen Sie den auf Ihre ECL-Karte gedruckten
Anlagentyp.
Bestätigen Sie Ihre Wahl, und der Regler
übernimmt die Anlagendaten.
Während der Zeit, in der die Anlagendaten geladen werden,
erscheint die folgende Displayanzeige.
P 7 1
Nach beendetem Aufbau erscheint im Display die
Standardanzeige für die Zeile C der gelben ECL-Karte.
C
1 8 3 5
3
0 3 6 9 12 15
Nun ist der Regler imstande, die gewählte Heizungsanlage
zu regeln. Sie können jetzt Ihre eigenen Parameter
programmieren.
Drehen Sie die ECL Karte um, so daß Sie die graue Seite
sehen.
Wählen Sie die graue Seite der ECL-Karte für die
Basiseinstellungen und den erweiterten Service-
Parameter.
Beachten Sie bitte auch die Sektion 16 "Einstellungen nach der ECL
Karte" und Sektion 17 "Einstellung der Programmuhr und Datum".
1 1 0
2 0
18 21 24
Einstellungen nach der
ECL-Karte
Allgemeines Prinzip
Wenn der Regler angeschlossen ist, können Sie die
Basiseinstellungen nach der grauen Seite der ECL-Karte
überprüfen und ändern.
Mit den Pfeiltasten bewegen Sie sich in dem
Display von Zeile zu Zeile, wie hier beispielsweise
in der Zeile 2.
1 1 2
ON ON
Zeile
2
4 0
Einstellung
Wert im Einstellbereich
Drücken Sie die Plus-/ Minustaste, um die
Einstellungen zu ändern.
In einigen Displaybildern lassen sich mehrere
Einstellungen oder Werte ändern. Benutzen Sie
die „Shift"-Taste, um verschiedene Möglichkeiten
auszuwählen.
Wechsel von der einen Seite der ECL-Karte zur
anderen
Wenn Sie Ihre Einstellungen vorgenommen haben und von
der grauen Seite der ECL-Karte zur gelben Seite wechseln,
erscheint immer das Standarddisplay (von Zeile C) der gelben
Seite der ECL-Karte:
C
1 8 3 5
3
0 3 6 9 12 15
Wenn Sie von der gelben Seite zur grauen Seite der ECL-
Karte wechseln, erscheint im Reglerdisplay immer die Zeile A
(Einstellung der Programmuhr).
Um Verwechslungen zu verhindern, ist es von Vorteil, mit
einem licht- und wasserfesten Stift die ECL-Karte einer
Anlage zu beschriften. Insbesondere wenn mehrere Regler
angeschlossen sind.
