Geräteaufbau
3
Überblick
3
Geräteaufbau
3.1
Überblick
3.2
Umrichter integriert
14
Betriebsanleitung – CMP ELVCD-E
Der dezentrale Kleinspannungs-Servoantrieb CMP ELVCD
folgenden Komponenten:
•
Umrichter, integriert (→ 2 14) oder motornah montiert (→ 2 16).
•
Servomotor
•
DC‑48‑V-Spannungsquelle
•
Getriebe (optional)
Informationen zu den Servomotoren CMP und den Getrieben finden Sie in den jeweili-
gen Dokumentationen.

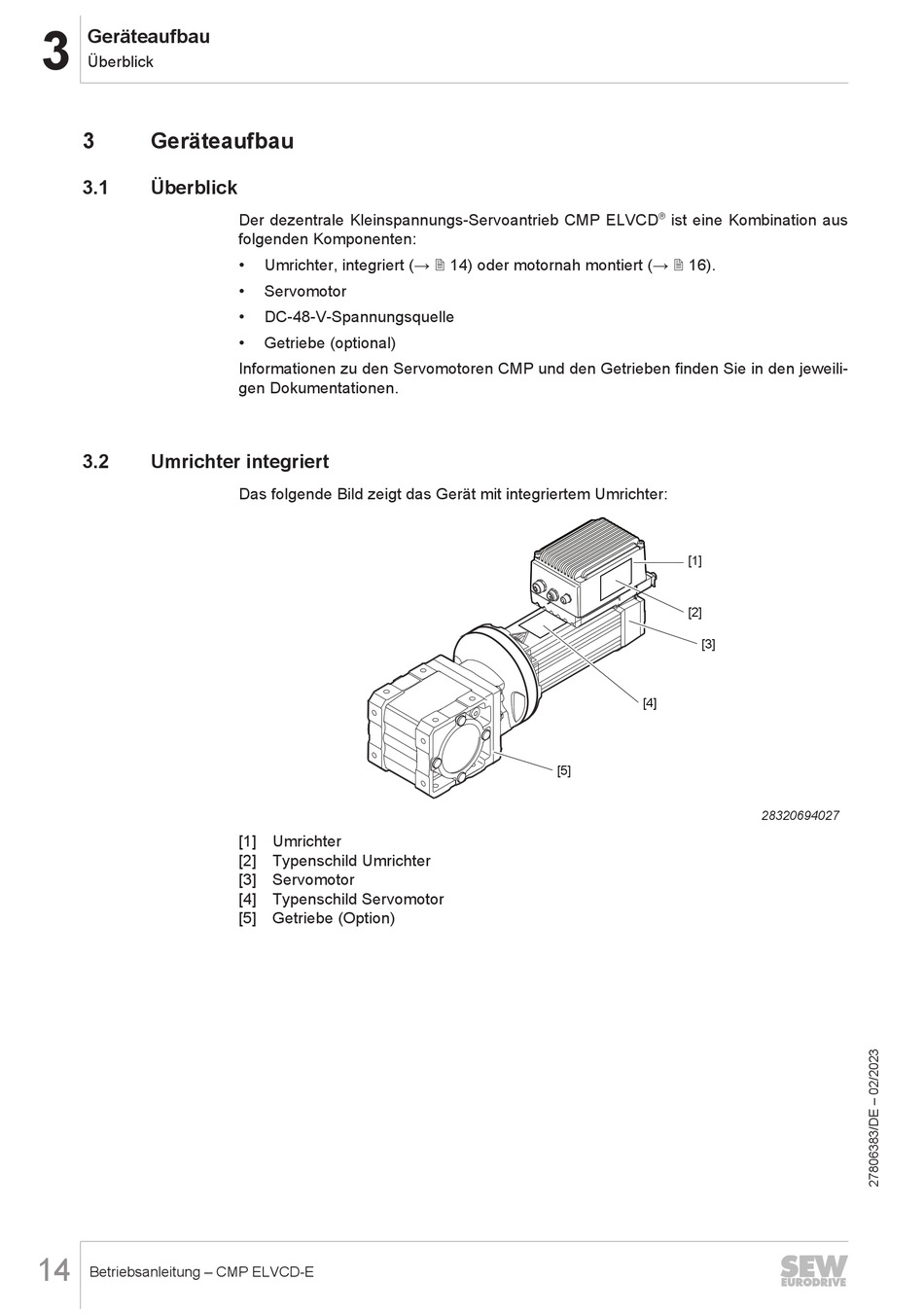

Das folgende Bild zeigt das Gerät mit integriertem Umrichter:
[1] Umrichter
[2] Typenschild Umrichter
[3] Servomotor
[4] Typenschild Servomotor
[5] Getriebe (Option)
®
ist eine Kombination aus
[1]
[2]
[3]
[4]
[5]
28320694027
