6.2 Elektrisches Blockschaltbild für Inbetriebnahme
6.3

Verdrahtungshinweise

6.4

Anschlussschema

8024230//2019-03-29 | SICK
Irrtümer und Änderungen vorbehalten
TiMxxx-21xxxxx
„USB 2.0"
Anschalt-
vorrichtung
Sicherung
0,8A/T
SYNC/
Device Ready
DC 9 ... 28 V
„Power/Out"

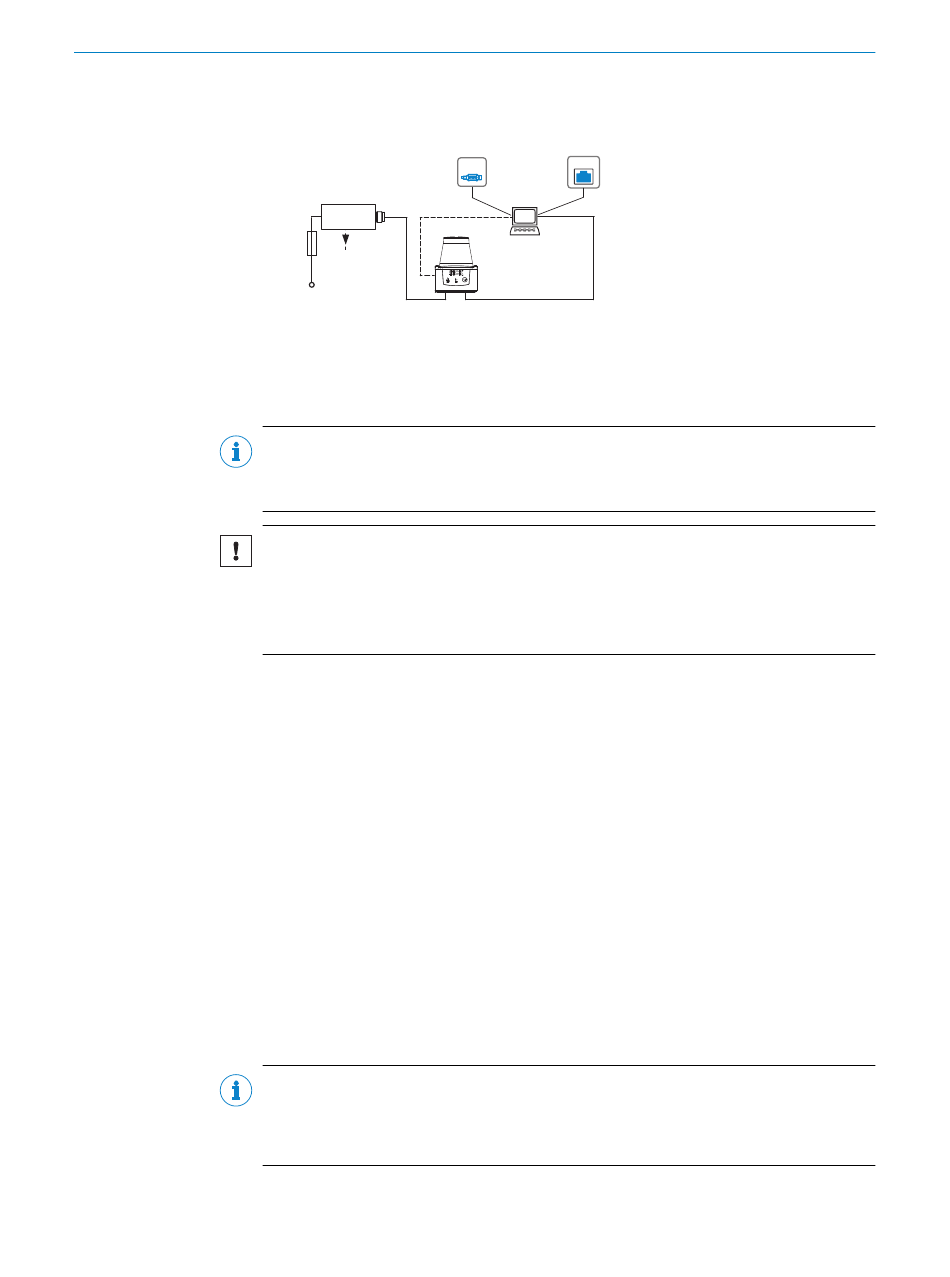

Abbildung 20: Anschluss "Power, I/O": mit Stecker M12, 12-polig, A-kodiert; Anschluss "Ethernet":
Dose M12, 4-polig, D-kodiert
HINWEIS
Vorkonfektionierte Leitungen finden Sie im Internet unter:
• www.sick.com/TiM7xx
WICHTIG
Störungen im Betrieb und Defekte am Gerät oder der Anlage!
Eine unsachgemäße Verdrahtung kann zu Störungen im Betrieb und zu Defekten füh‐
ren.
Verdrahtungshinweise genau befolgen.
■
Alle elektrischen Anschlüsse des Geräts sind als M12-Rundsteckverbinder ausgeführt.
Die in den Technischen Daten angegebene Schutzklasse wird nur mit verschraubten
Steckverbindern oder Abdeckkappen erreicht.
Das Gerät bei geöffneter USB-Abdeckkappe vor Staub und Feuchtigkeit schützen.
Sämtliche am Gerät angeschlossenen Stromkreise müssen als SELV- oder PELV- Strom‐
kreise ausgeführt werden (SELV = Safety Extra Low Voltage = Sicherheitskleinspan‐
nung, PELV = Protective Extra Low Voltage = Schutzkleinspannung).
Das Gerät mit einer externen Sicherung von 0,8 A träge am Anfang der Versorgungslei‐
tung absichern.
Anschlussleitungen im spannungslosen Zustand anschließen. Versorgungsspannung
erst nach vollständiger Installation/Anschluss aller Anschlussleitungen an Gerät und
Steuerung einschalten.
Aderquerschnitte der kundenseitig zuführenden Versorgungsleitung gemäß gültiger
Normen ausführen.
HINWEIS
Empfohlene Anschlussleitungen und zugehörige Technische Daten finden Sie im Inter‐
net unter:
www.sick.com/TiM7xx
ELEKTRISCHE INSTALLATION
Ethernet Ethernet
USB USB
SOPAS SOPAS
Konfiguration
Diagnose
TiM
Treiber für Mess-
wertanforderung/
Weiterverarbeitung
„Ethernet"
B E T R I E B S A N L E I T U N G | TiM781
