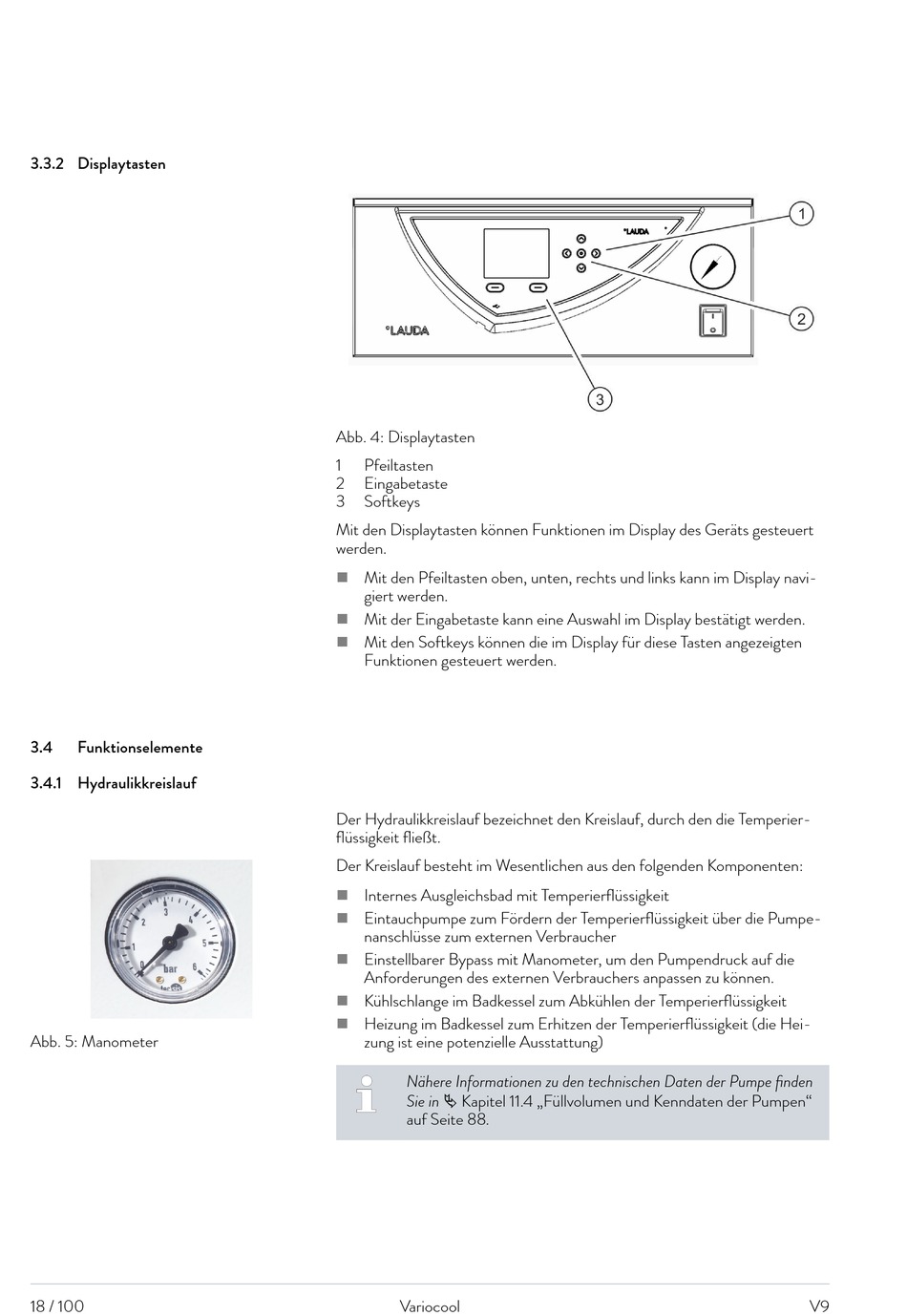

3.3.2 Displaytasten
3.4
Funktionselemente
3.4.1 Hydraulikkreislauf
Abb. 5: Manometer
18 / 100
Abb. 4: Displaytasten
1
Pfeiltasten
2
Eingabetaste
3
Softkeys
Mit den Displaytasten können Funktionen im Display des Geräts gesteuert
werden.
Mit den Pfeiltasten oben, unten, rechts und links kann im Display navi-
n
giert werden.
Mit der Eingabetaste kann eine Auswahl im Display bestätigt werden.
n
Mit den Softkeys können die im Display für diese Tasten angezeigten
n
Funktionen gesteuert werden.
Der Hydraulikkreislauf bezeichnet den Kreislauf, durch den die Temperier-
flüssigkeit fließt.
Der Kreislauf besteht im Wesentlichen aus den folgenden Komponenten:
Internes Ausgleichsbad mit Temperierflüssigkeit
n
Eintauchpumpe zum Fördern der Temperierflüssigkeit über die Pumpe-
n
nanschlüsse zum externen Verbraucher
Einstellbarer Bypass mit Manometer, um den Pumpendruck auf die
n
Anforderungen des externen Verbrauchers anpassen zu können.
Kühlschlange im Badkessel zum Abkühlen der Temperierflüssigkeit
n
Heizung im Badkessel zum Erhitzen der Temperierflüssigkeit (die Hei-
n
zung ist eine potenzielle Ausstattung)
Nähere Informationen zu den technischen Daten der Pumpe finden
Sie in Ä Kapitel 11.4 „Füllvolumen und Kenndaten der Pumpen"
auf Seite 88.
