4.4.2 Module montieren
V9

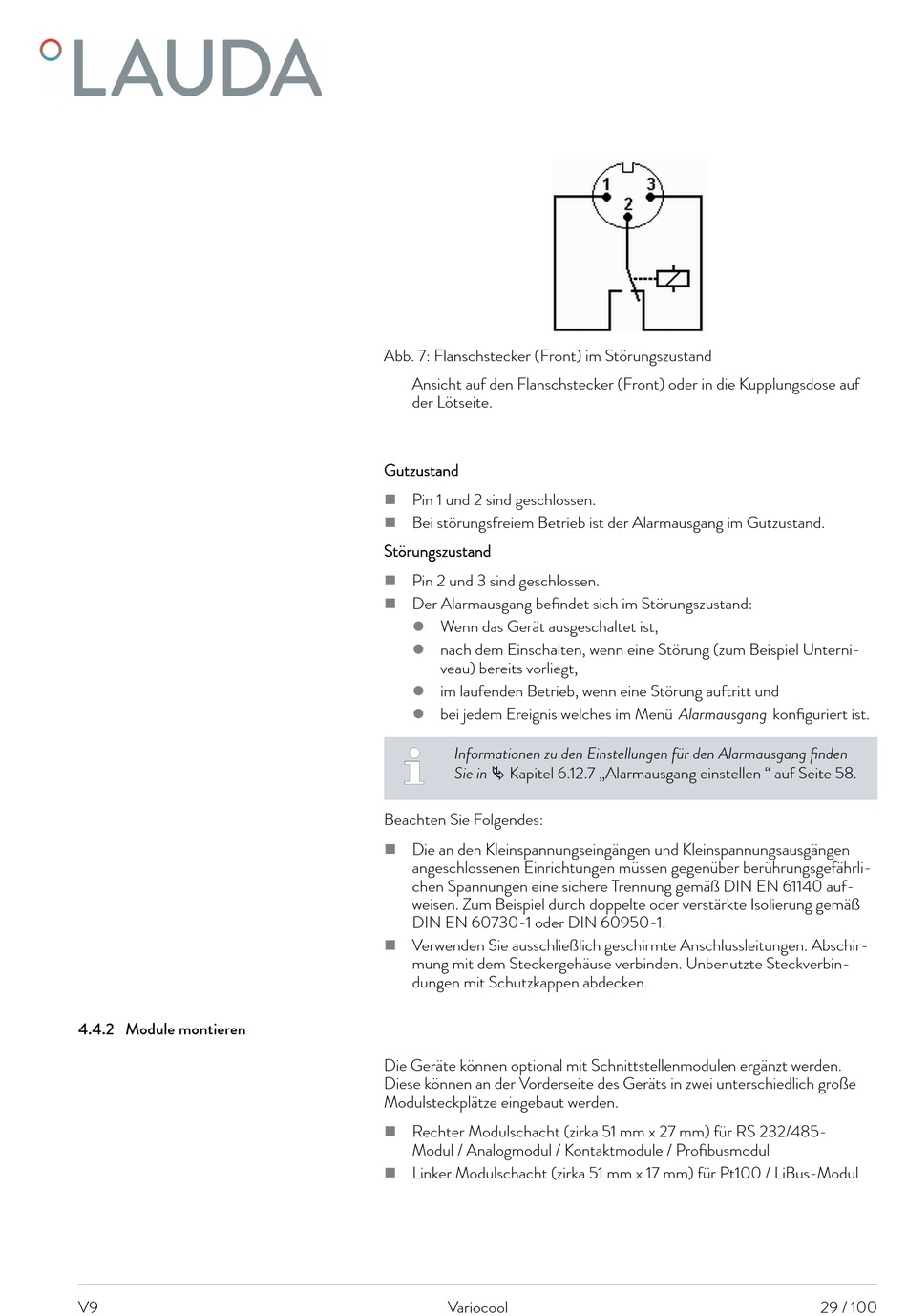

Abb. 7: Flanschstecker (Front) im Störungszustand
Ansicht auf den Flanschstecker (Front) oder in die Kupplungsdose auf
der Lötseite.
Gutzustand
Pin 1 und 2 sind geschlossen.
n
Bei störungsfreiem Betrieb ist der Alarmausgang im Gutzustand.
n
Störungszustand
Pin 2 und 3 sind geschlossen.
n
Der Alarmausgang befindet sich im Störungszustand:
n
Wenn das Gerät ausgeschaltet ist,
nach dem Einschalten, wenn eine Störung (zum Beispiel Unterni-
veau) bereits vorliegt,
im laufenden Betrieb, wenn eine Störung auftritt und
bei jedem Ereignis welches im Menü Alarmausgang konfiguriert ist.
Informationen zu den Einstellungen für den Alarmausgang finden
Sie in Ä Kapitel 6.12.7 „Alarmausgang einstellen " auf Seite 58.
Beachten Sie Folgendes:
Die an den Kleinspannungseingängen und Kleinspannungsausgängen
n
angeschlossenen Einrichtungen müssen gegenüber berührungsgefährli-
chen Spannungen eine sichere Trennung gemäß DIN EN 61140 auf-
weisen. Zum Beispiel durch doppelte oder verstärkte Isolierung gemäß
DIN EN 60730-1 oder DIN 60950-1.
Verwenden Sie ausschließlich geschirmte Anschlussleitungen. Abschir-
n
mung mit dem Steckergehäuse verbinden. Unbenutzte Steckverbin-
dungen mit Schutzkappen abdecken.
Die Geräte können optional mit Schnittstellenmodulen ergänzt werden.
Diese können an der Vorderseite des Geräts in zwei unterschiedlich große
Modulsteckplätze eingebaut werden.
Rechter Modulschacht (zirka 51 mm x 27 mm) für RS 232/485-
n
Modul / Analogmodul / Kontaktmodule / Profibusmodul
Linker Modulschacht (zirka 51 mm x 17 mm) für Pt100 / LiBus-Modul
n
Variocool
29 / 100
