Instandhaltung
Reparatur
Austauschen der Z-Achsenfixierungen am Gestell der Präzisionspositionierung
Beschädigte oder durch intensiven Gebrauch abgenutzte Z-Achsenfixierungen, die die Palette
während der Fixierung durch die Präzisionspositionierung stützen, können ausgebaut und
ausgetauscht werden.
Erforderliche Werkzeuge und Ausrüstung
•
100-0097-30 – Loctite 243, Schraubensicherung, anaerober Klebstoff, blau
•
200-2354-xx – Z-Achsenfixierung, erweitert (2x)
•
100-0117-01 – Schraube, SHC, Vollgewinde, M4 x 6 mm, A2 SS (6x–12x).
•
Isopropylalkohol.
•
Drehmomentschlüssel mit den folgenden Bits:
•
Vorgehensweise
Z-Achsenfixierung
Schraube M4

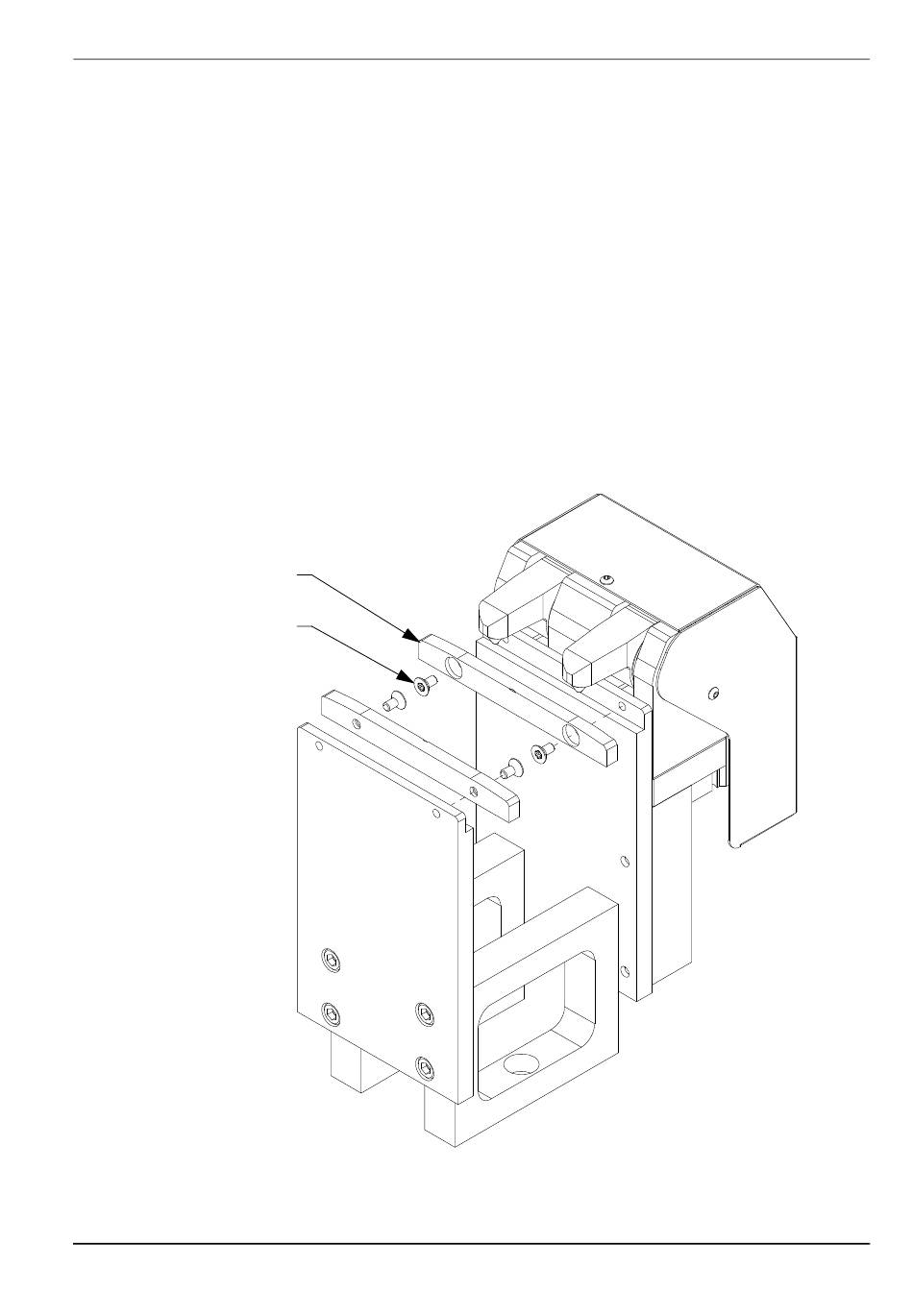

Abbildung 53: Austauschen der Z-Achsenfixierungen am Gestell der Präzisionspositionierung
138
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
3 mm.
(2x)
(4x)
MagneMotion
