6.
Setzen Sie die Verbindungsplattenbaugruppe auf die Oberseiten beider Förderwagen
und stellen Sie sicher, dass sie auf den Druckscheiben aufliegt.
7.
Setzen Sie das Flanschlager, die Dichtscheibe und die Druckscheibe in alle
Montagebohrungen an der Oberseite der Verbindungsplatte ein.
8.
Fixieren Sie die Verbindungsplatte mit den neuen Schrauben M6 an der Oberseite der
Förderwagen. Ziehen Sie jede Schraube mit 2,8 Nm (25 in•lb) an.
Der Loctite-Klebstoff muss vor der Verwendung des Förderwagens 2 Stunden bei
22 °C [72 °F] aushärten.
Passschraube M6
Druckscheibe
Dichtscheibe
Flanschlager
Verbindungsplatte
Druckscheibe

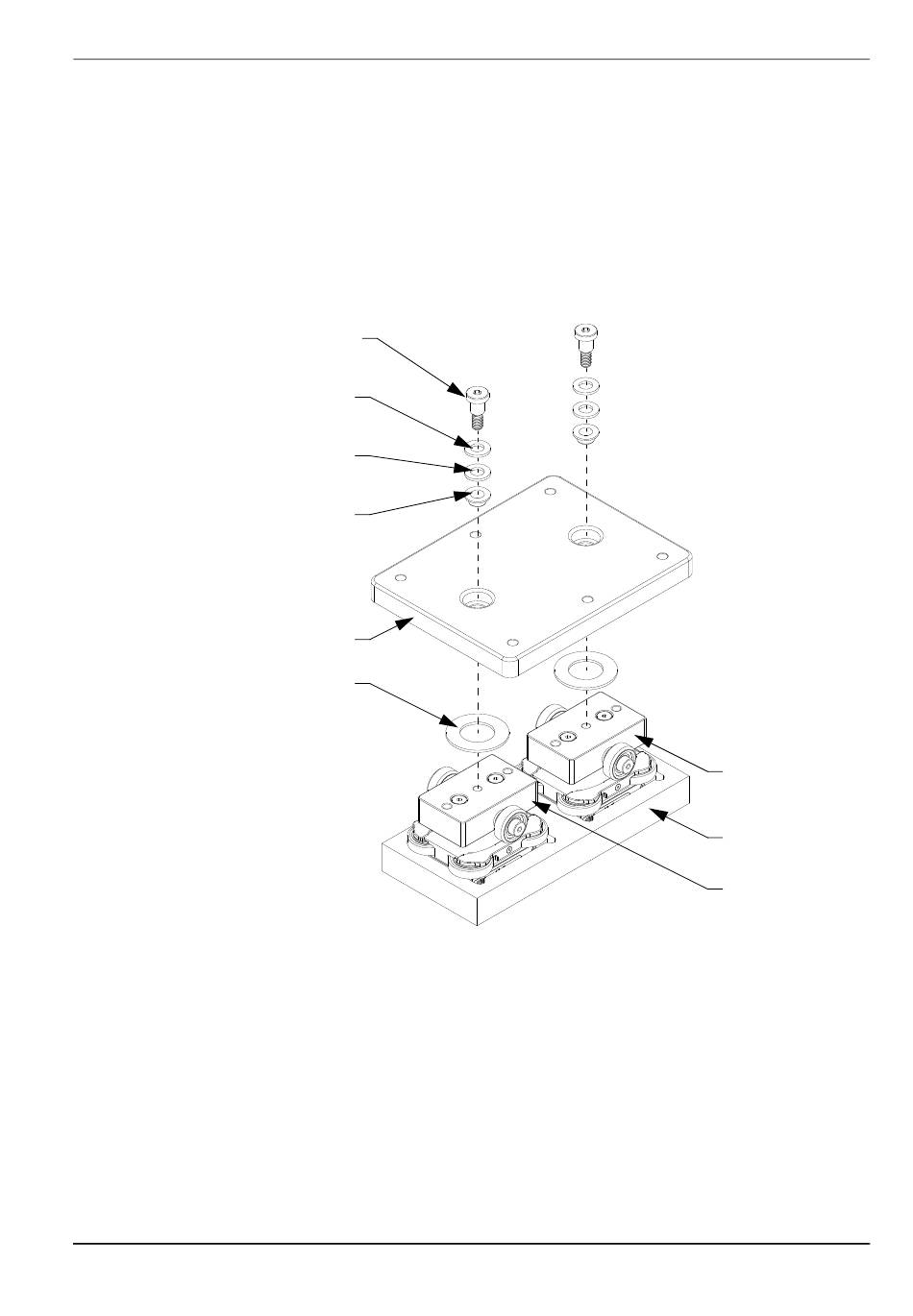

Abbildung 33: Montage der Verbindungsplattenbaugruppe am Tandem-Rollen-Puck
9.
Nehmen Sie die Baugruppe des Tandem-Rollen-Pucks aus der Vorrichtung und bauen
Sie sie wieder im MM LITE-Transportsystem ein (siehe
auf Seite
Wenn der Tandem-Puck nicht wieder im Transportsystem installiert wird, bewahren
Sie ihn in seiner Originalverpackung auf oder wickeln Sie ihn zum Schutz in
Luftpolsterfolie ein.
106
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
(2x)
(2x)
(2x)
(2x)
(2x)
82).
Förderwagen
Installations-
vorrichtung
Förderwagen
