Instandhaltung
Reparatur
Austausch von Verschleißflächen einzelner Rollenförderwagen
Dieses Verfahren enthält eine Anleitung zum Austausch abgenutzer Verschleißflächen
folgender Rollenförderwagen, die in Tandem-Rollen-Pucks verwendet werden:
• PN-543023 – Rollen-Pucks, Tandem-, HP, einzeln
Schraube M2
(2x)
Stoßfänger
(2x)
Förderwagengehäuse
Seitliche
Führungsrollen
(4x)
Magnetgruppe

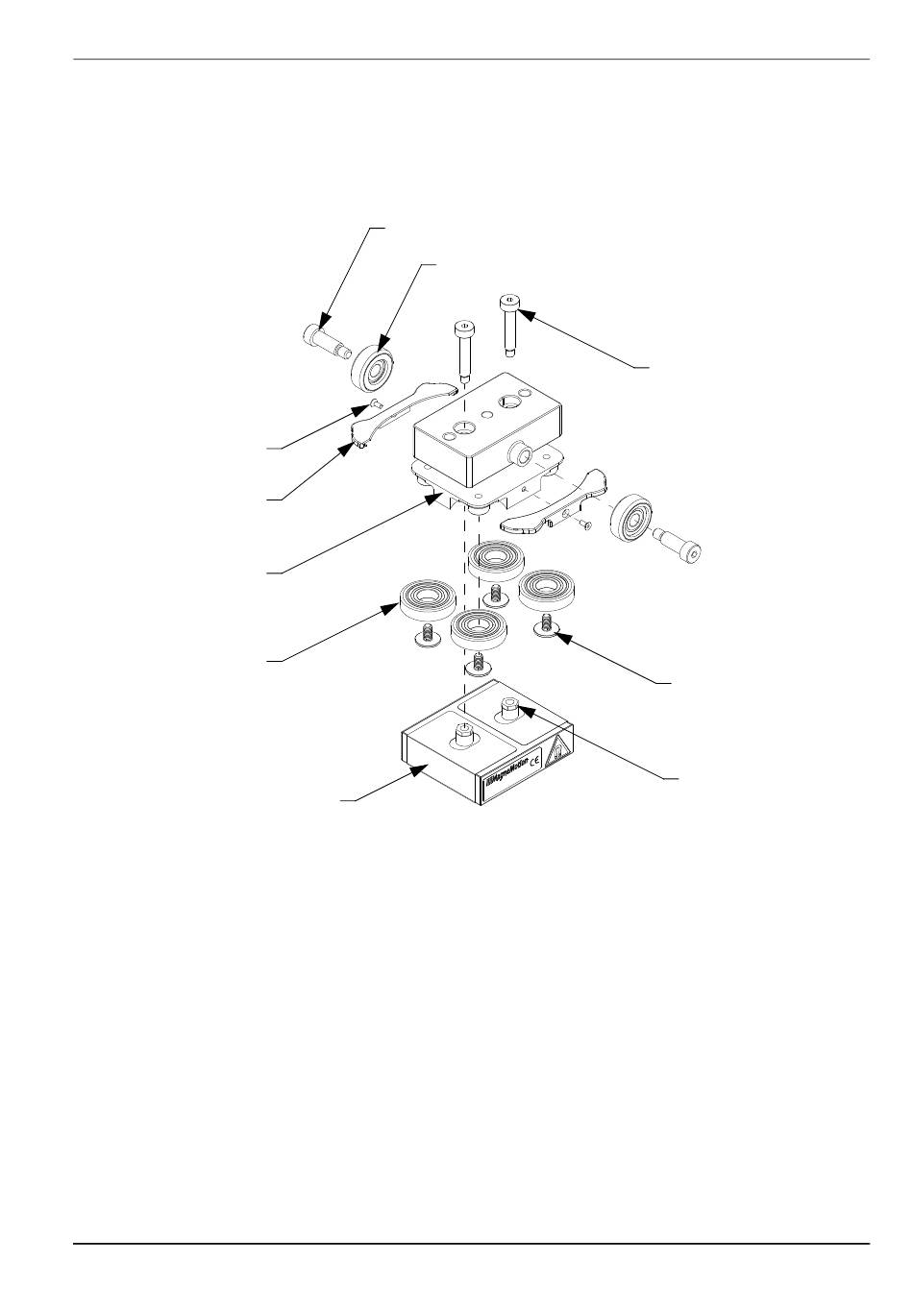

Abbildung 30: Austauschen der Verschleißstellen eines Förderwagens mit 2 Rollen
Erforderliche Werkzeuge und Ausrüstung
• PN-521984 – Tragrolle, Urethan, Kern, Rollenförderwagen, ML (2x)
• PN-518836 – Führungsrolle, seitlich, Urethan, Rollenförderwagen, ML (4x)
• PN-538254 – Passschraube, ISK, 5 mm x 23,5 mm, M4 x 0,7, Dri-Loc (2x)
• PN-531451 – Stoßfänger, Rollenförderwagen, ML (2x)
• PN-538259 – Gewindeschraube, Zylinderkopf, 6-Lobe, SS, M4 x 0,7 x 7,5, Dri-Loc (4x)
• PN-524603 – Passschraube, SS, 1/4" Ø x 9/16" L, 10-32, Dri-Loc (4x)
• 100-2506-01 – Gewindeschraube, flach, ISK, SS, M2 x 0,4 x 5, Dri-Loc (2x)
102
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
Extraflache Passschraube 10-32
(2x)
Tragrollen (Lastrollen)
(2x)
Passschraube M4 x 23,5
(2x)
Schrauben
M4 x 0,7 x 7,5 (4x)
Abstandsbolzen
(Ref)
