• 200-2202-00 – Vorspannungsring, konform, Förderwagen, mittlere Platte, ML.
• 200-2205-00 – Mittlere Platte, Förderwagen, Rippen, G5, ML.
• 200-2288-00 – Abnehmbare Kufe, ML Förderwagen (2x).
• 200-2324-00 – Distanzhülse, Magnetgruppe, ML-PL (2x).
• 200-2155-01 – Schutzstreifen, Unterseite Förderwagen, breit, UHMW (optional).
• Isopropylalkohol.
• Drehmomentschlüssel mit den folgenden Bits:
•
Vorgehensweise
Distanzhülsen

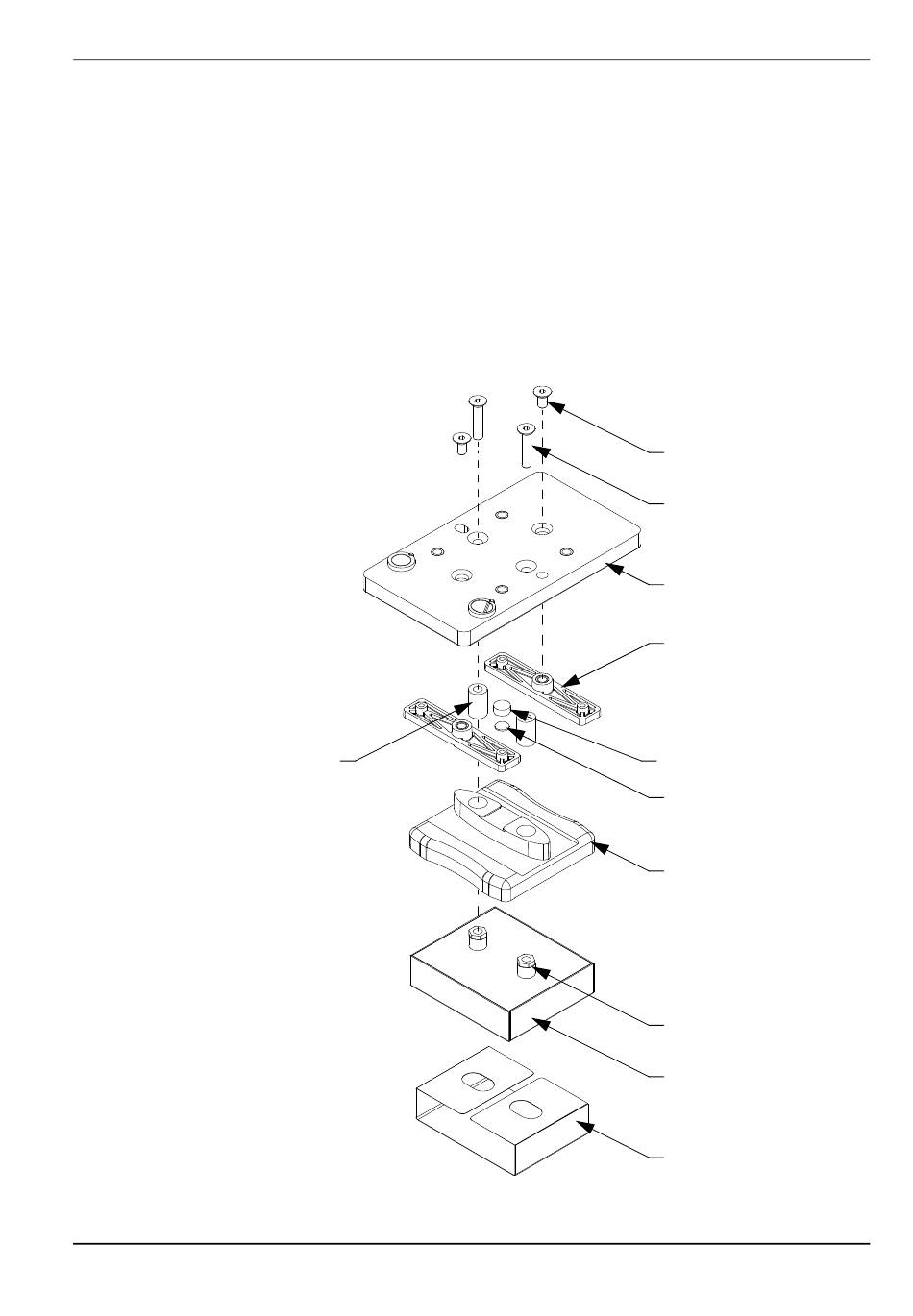

Abbildung 50: Ausbau der Präzisionspositionierungspalette aus der Magnetbaugruppe
MagneMover LITE – Servicehandbuch
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
2,5-mm-Innensechskant.
(2x)
Instandhaltung
Reparatur
Schraube M4 x 8 mm
(2x)
Schraube M4 x 20 mm
(2x)
Palette
Kufe
(2x)
Vorspannungsring
Klebepunkt
Mittlere Platte
Abstandsbolzen
Magnetbaugruppe
Schutzstreifen
