Rockwell Automation MagneMotion MagneMover LITE Servicehandbuch Seite 120

Instandhaltung
Reparatur
Wagen in Einzelanordnung
Wagen in
Einzelanordnung
Distanzblech, 1 mm

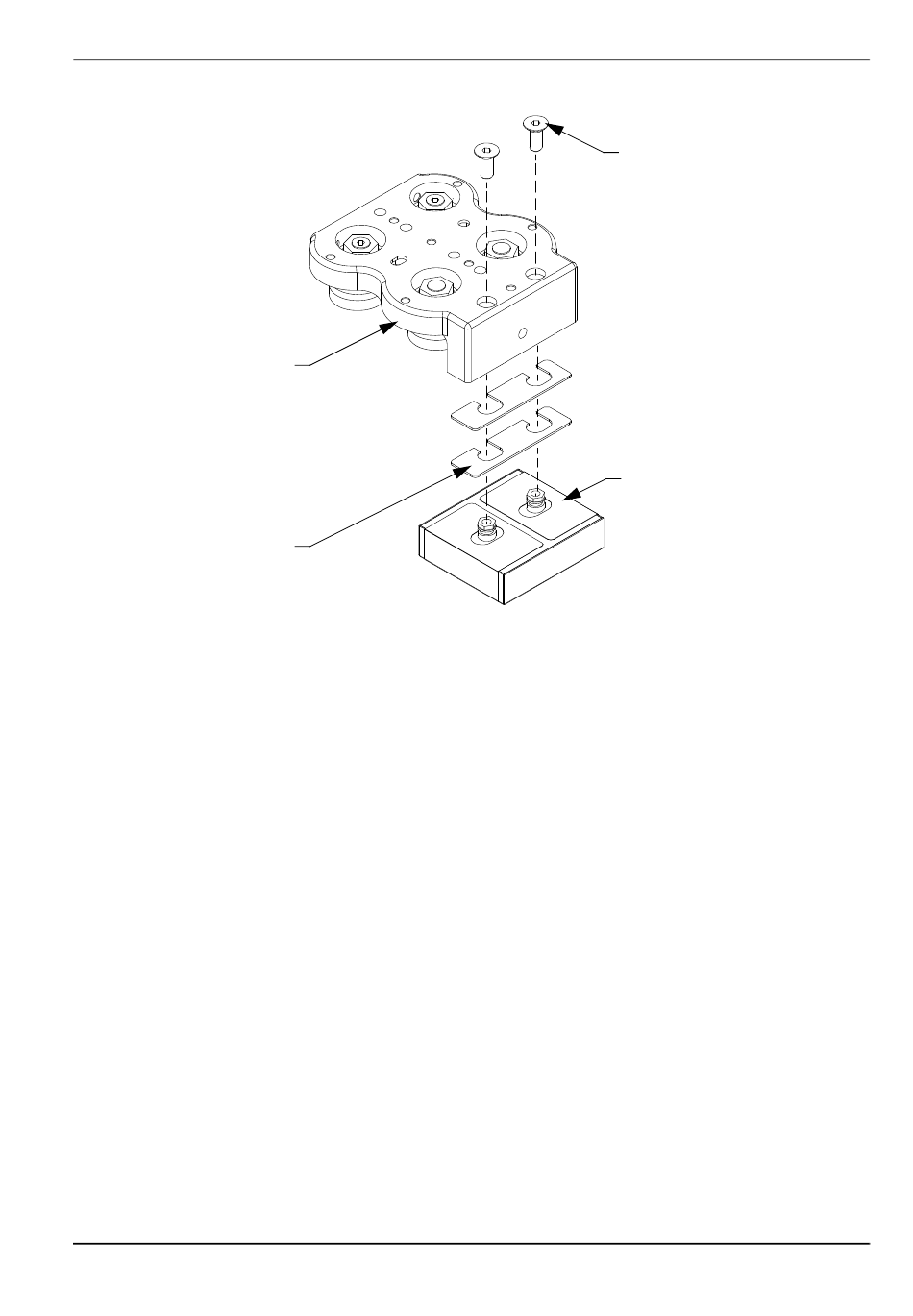

Abbildung 44: Montage eines Präzisionsschienenwagen in Einzelanordnung
Erforderliche Werkzeuge und Ausrüstung
• Innensechskantschlüssel, 2,5 mm
• Loctite 243, Schraubensicherung, anaerober Klebstoff, blau.
Vorgehensweise
1. Halten Sie den Pfad, in dem sich der auszubauende Wagen befindet, vollständig an.
2. Bauen Sie den Wagen aus, wie in
Seite 110
3. Legen Sie den Wagen mit der Magnetgruppe nach unten auf eine nichtmetallische
Arbeitsfläche. Halten Sie die Magnetgruppe mindestens 3 Fuß von Gegenständen und
Werkzeugen aus Metall fern. Bauen Sie aus Sicherheitsgründen jeweils nur eine
Magnetgruppe gleichzeitig aus.
4. Entfernen Sie die zwei Schrauben M4 x 12 mm, mit denen die Magnetgruppe am
Wagen befestigt ist, und bewahren Sie sie zur Wiederverwendung auf.
5. Fassen Sie die Gruppe fest mit einer Hand, während Sie mit der anderen Hand den
Wagen gut festhalten. Heben Sie den Wagen von der Gruppe ab und legen Sie diese in
den Originalversandbehälter oder wickeln Sie sie zum Schutz in Luftpolsterfolie ein.
120
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
(2x)
beschrieben.
Schraube M4 x 12 mm
(2x)
Magnetgruppe
Austausch von Präzisionsschienenwagen auf
MagneMotion
