Austausch von Verschleißflächen der Tandem-Rollen-Pucks
Die unterschiedlichen Verschleißflächen an den Tandem-Rollen-Pucks müssen ausgetauscht
werden, wenn sie aufgrund intensiver Nutzung (in der Regel über 8 000 km Strecke bei den
seitlichen Führungsrollen und Stoßfängern sowie 16 000 km Strecke bei den Tragrollen)
abgenutzt sind. Dieses Verfahren enthält eine Anleitung zum Austausch abgenutzter
Verschleißflächen folgender Tandem-Rollen-Pucks:
•
PN-543022, Rollen-Puck-Baugruppe, Tandem-, HP
Erforderliche Werkzeuge und Ausrüstung
•
PN-543023 – Rollen-Puck, Tandem-, HP, einzeln (2x)
•
PN-538734 – Verbindungsplatte, Axiallager, Förderwagen, ML
•
100-1986-01 – Anlaufscheibe, spezifisch, 20 ID, 36 AD, 1,5Th (2x)
•
PN-538737 – Lager, Flansch,15 mm Flg, 8 mm ID x 5,5 Lng (2x)
•
PN-538746 – Anlaufscheibe 8 mm x 15 mm x 1,5 mm (2X)
•
PN-538788 – Passschraube, SS, M6 x 1 x 11 L, 8 Durchm. x 10 L (2x)
•
PN-538747 – Dichtscheibe, 8 mm x 15 mm (2x)
•
000-0743-00 – Installationsvorrichtung, Tandem-Verbindungsplatte.
MagneMover LITE – Servicehandbuch
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020

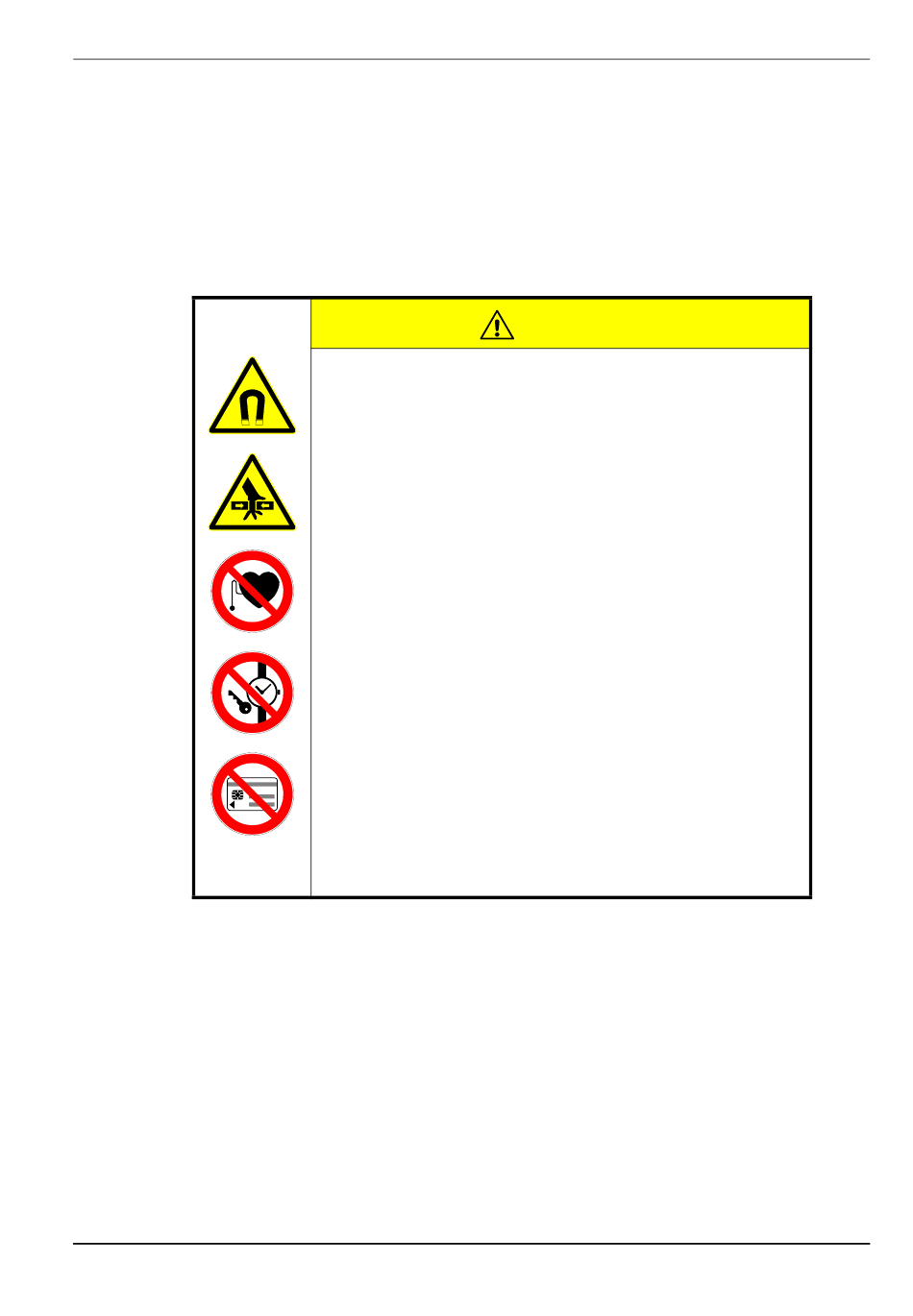

Starke Magnete
Zur Vermeidung schwerer Verletzungen müssen sich
Personen mit Herzschrittmachern oder anderen
elektronischen medizinischen Implantaten von den
Magnetgruppen der Wagen (Förderwagen) fernhalten.
Zur Vermeidung von Verletzungen durch starke magnetische
Anziehungskräfte:
•
Handhaben Sie jeweils nur einen Wagen (Förderwagen)
oder eine Magnetgruppe gleichzeitig.
•
Halten Sie Körperteile wie z. B. Finger aus den Räumen
zwischen einem Wagen (Förderwagen) bzw. einer
Magnetgruppe und eisenhaltigem Material oder einer
weiteren Magnetgruppe fern.
•
Nicht verwendete Wagen (Förderwagen) oder
Magnetgruppen müssen einzeln und in isolierten
Verpackungen sicher verwahrt werden.
Um Schäden an Uhren, Geräten, Elektronik und
magnetischen Medien zu vermeiden, halten Sie Werkzeuge
und Gegenstände aus Metall, magnetische Medien (z. B.
Plattenspeicher oder Speicherchips, Kreditkarten und
Bänder) sowie Elektronik von den Magnetgruppen fern.
VORSICHT
Instandhaltung
Reparatur
99
