Instandhaltung
Reparatur
Austauschen exzentrischer Lager
Wenn an dem Wagen exzentrische Lager ausgetauscht werden sollen, führen Sie dieses
Verfahren zuerst aus (siehe
Wagen in Doppelanordnung dargestellt. Das Verfahren ist jedoch bei Wagen in
Einzelanordnung identisch.
Obere Mutter
Unterlegscheibe
Lagermutter
Exzentrisches
Lager (2x)

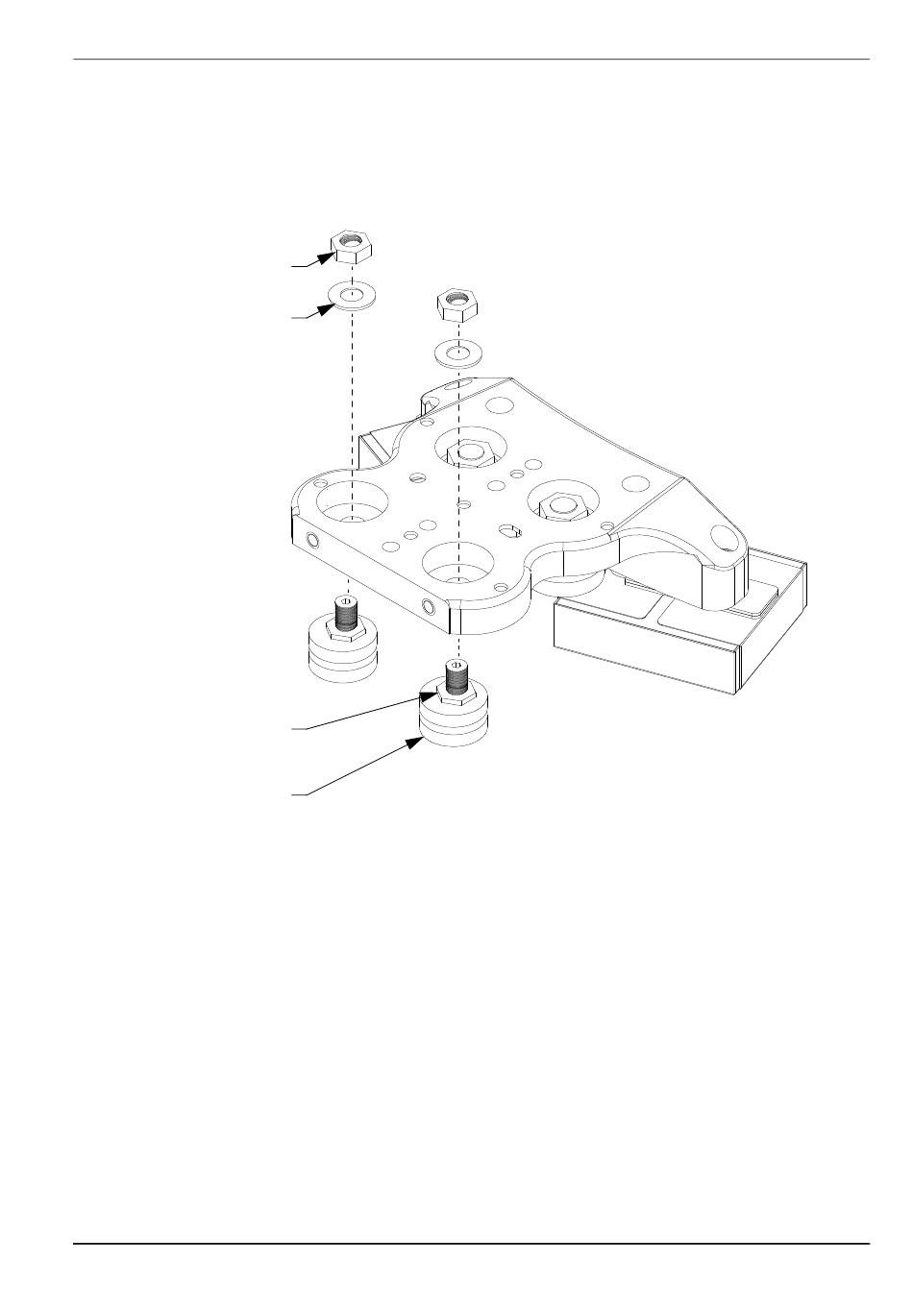

Abbildung 48: Demontage/Montage exzentrischer Lager bei Präzisionsschienenwagen
1. Halten Sie den Pfad, in dem sich der Wagen befindet, vollständig an.
2. Bauen Sie den Wagen aus, wie in
Seite 110
3. Legen Sie den Wagen mit der Magnetgruppe nach unten auf eine nichtmetallische
Arbeitsfläche. Halten Sie die Magnetgruppe mindestens 3 Fuß von Gegenständen und
Werkzeugen aus Metall fern.
4. Fixieren Sie die Lagermutter unter dem Wagen mit einem dünnen 13-mm-Maulschlüssel.
Drehen Sie zum Ausbau des exzentrischen Lagers (an der Oberseite des Wagens) die
Mutter ab, entfernen Sie die Unterlegscheibe und bewahren Sie beide zur
Wiederverwendung auf.
128
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
Austauschen konzentrischer
(2x)
(2x)
(2x)
beschrieben.
Lager). In
Austausch von Präzisionsschienenwagen auf
Abbildung 48 ist ein
