Rockwell Automation MagneMotion MagneMover LITE Servicehandbuch Seite 88

Instandhaltung
Reparatur
C.
D.
E.
5. Ziehen Sie die Klebeschutzfolie von dem Klebepunkt ab und setzen Sie den
Klebepunkt mittig auf den Vorspannungsring, wie in
6. Setzen Sie den Vorspannungsring auf die mittige Bohrung an der Unterseite der oberen
Platte und stellen Sie sicher, dass die Oberfläche mit dem Klebepunkt gut an der
oberen Platte sitzt und anhaftet.
7. Richten Sie die obere Platte an der mittleren Platte aus und drücken Sie sie zusammen,
wie in Abbildung 22

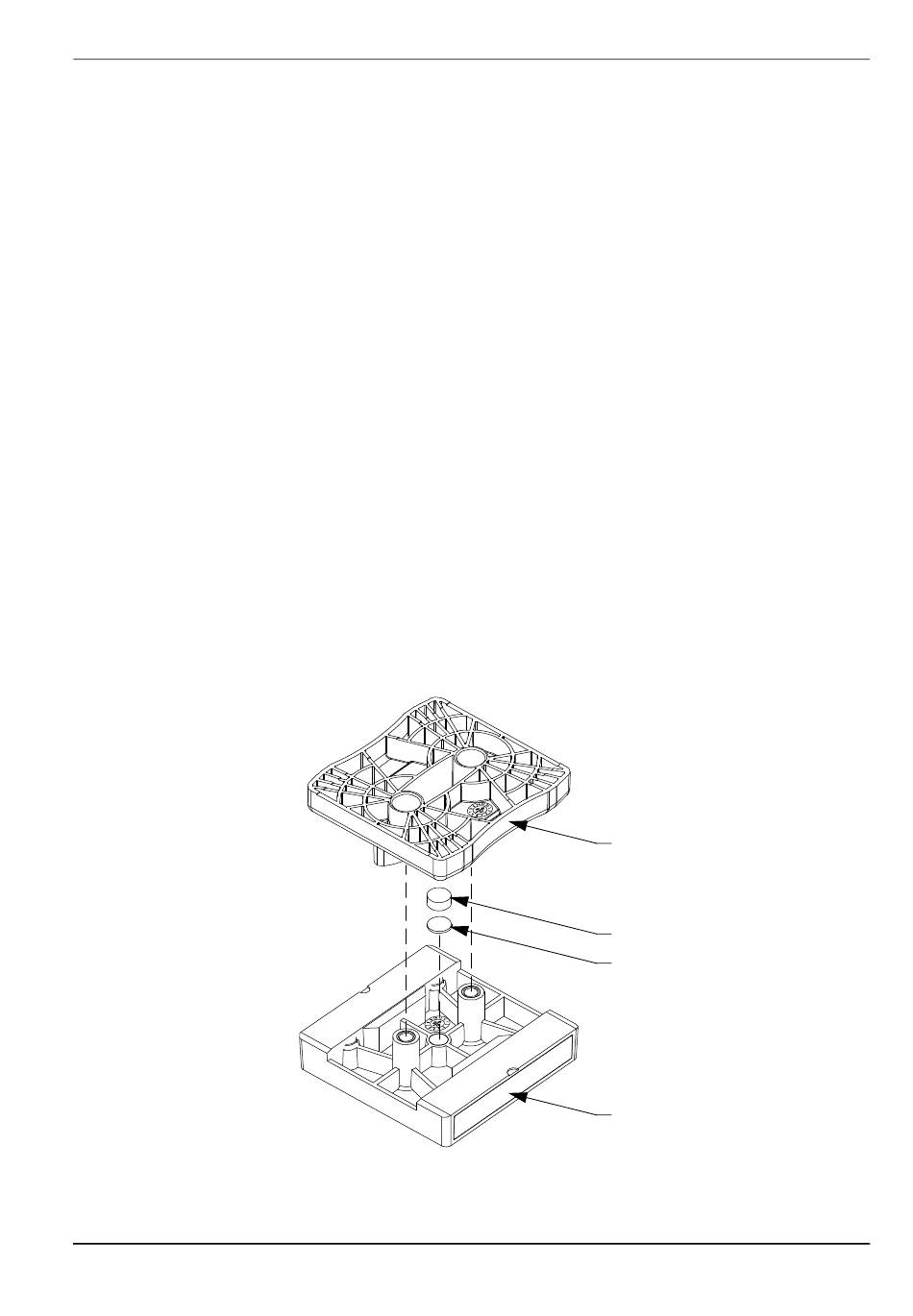

Abbildung 22: Ankleben des Vorspannungsrings an der Unterseite der oberen Platte
88
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
Legen Sie den neuen Schutzstreifen mit der Klebeseite nach oben auf eine
ebene Oberfläche und ziehen Sie die Klebeschutzfolie von dem Streifen ab.
HINWEIS: Wenn ein PTFE-Schutzstreifen verwendet wurde, wird dieser nun
durch einen UHMW-Schutzstreifen ersetzt.
Setzen Sie die Magnetgruppe vorsichtig mittig auf den Klebestreifen. Falten
Sie beide Enden des Streifens über die Seiten der Baugruppe. Falten Sie dann
die Löcher an jedem Ende des Streifens über die Abstandsbolzen, wie in
Abbildung 21 dargestellt.
HINWEIS: Dehnen Sie den Schutzstreifen nicht. Dehnen verkürzt die
Lebensdauer des Klebstoffs, sodass sich der Streifen von der
Baugruppe ablösen kann.
Drücken Sie den Streifen an. Stellen mit einem Glättholz sicher, dass keine
Blasen vorhanden sind.
dargestellt.
Abbildung 22 dargestellt.
Mittlere Platte
Konformer Vorspannungsring
Klebepunkt
Obere Platte
MagneMotion
