5. Entfernen Sie das exzentrische Lager an der Unterseite des Wagens und entsorgen Sie
es ordnungsgemäß.
6. Setzen Sie das exzentrische Ersatzlager von der Unterseite her in den Wagen ein.
Achten Sie darauf, dass die Ausrichtung des exzentrischen Lagers mit der Ausrichtung
des demontierten Lagers übereinstimmt. Achten Sie darauf, dass die Mitten der
exzentrischen Lager weiter auseinander liegen als die Mitten der konzentrischen
Lager, wie in
Exzentrische
Konzentrische
Mittellinie
konzentrische
7. Setzen Sie die Unterlegscheibe über den Bolzen des Lagers an der Oberseite des
Wagens.
HINWEIS: Achten Sie darauf, dass alle Unterlegscheiben an der Oberseite des
8. Drehen Sie die Mutter an der Oberseite des Wagens über der Unterlegscheibe auf
das Lager.
9. Fixieren Sie die Lagermutter unter dem Wagen mit einem dünnen
13-mm-Maulschlüssel. Ziehen Sie die Mutter an der Oberseite des Wagens mit einem
13-mm-Drehmomentschlüssel handfest an.
HINWEIS: Tragen Sie weder Loctite auf noch ziehen Sie das exzentrische Lager fest,
MagneMover LITE – Servicehandbuch
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
Abbildung 49 dargestellt.
Lager
Lager
Lager

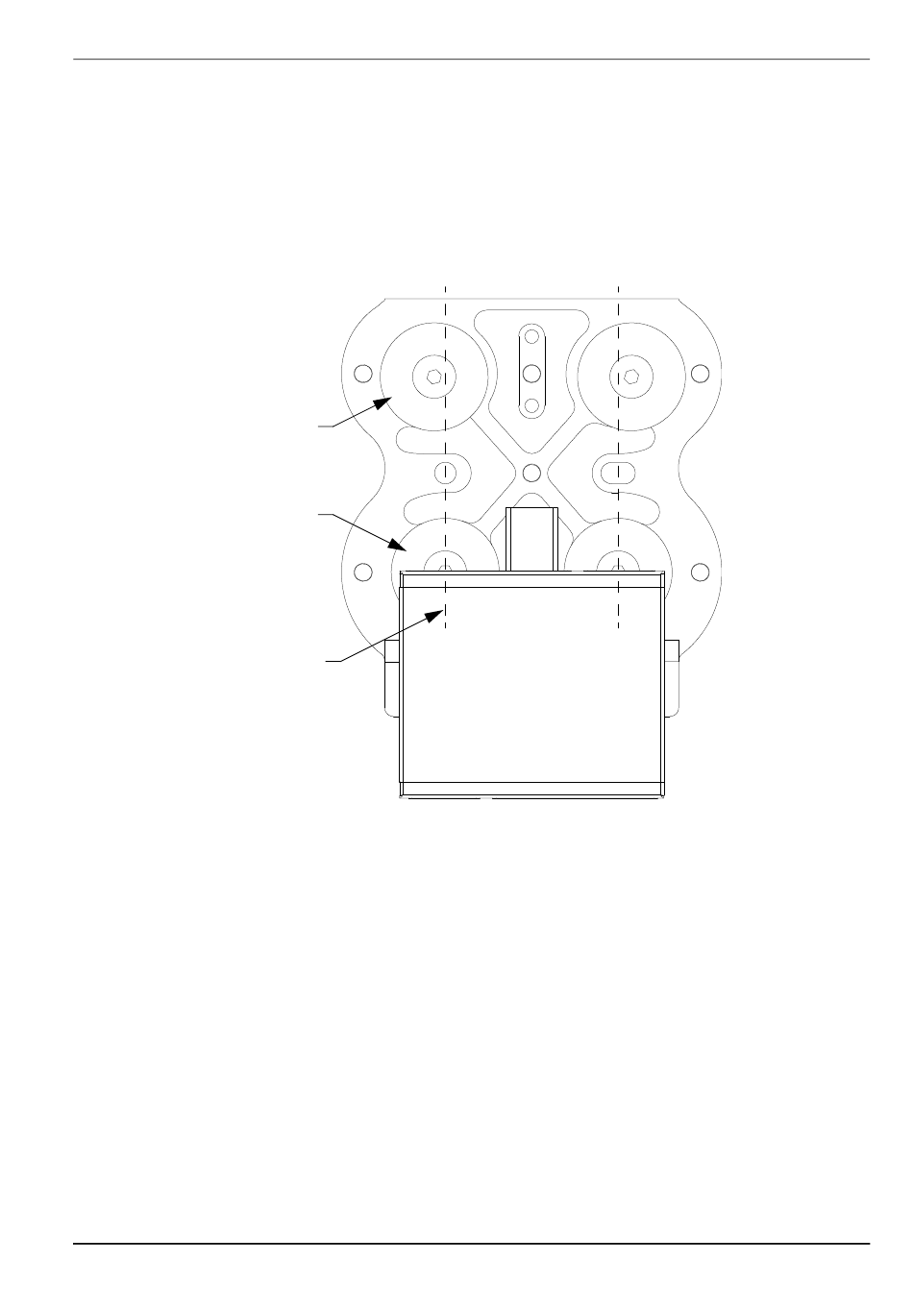

Abbildung 49: Ausrichtung der exzentrischen Lager
Wagens – unter der oberen Mutter – eingesetzt sind. Bauen Sie die
Gruppe nicht mit Unterlegscheiben an der Unterseite des Wagens ein.
bis der Wagen im Präzisionsschienensystem montiert und alle
Einstellungen vorgenommen wurden.
