Austauschen von Netzteilsicherungen

Beschädigte Sicherungen müssen ausgetauscht werden.
Erforderliche Werkzeuge und Ausrüstung
• Kleiner Schlitzschraubendreher.
• 5 x 20 mm, 250 V, 10 A, träge Sicherungen (Littelfuse 218 oder ähnlich).
• 6,3 x 32 mm, 250 V AC, 10 A, träge Keramiksicherungen (Littelfuse 326 oder
ähnlich).
Vorgehensweise
Stromeingangsmodul
MagneMover LITE – Servicehandbuch
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
J1
36 VDC
300W / 8A MAX
V+
PROPULSION
V+
LOGIC
V-
RETURN
GND
(SEE MANUAL FOR PINOUT)
Ansicht von vorn
Rückwärtige Ansicht

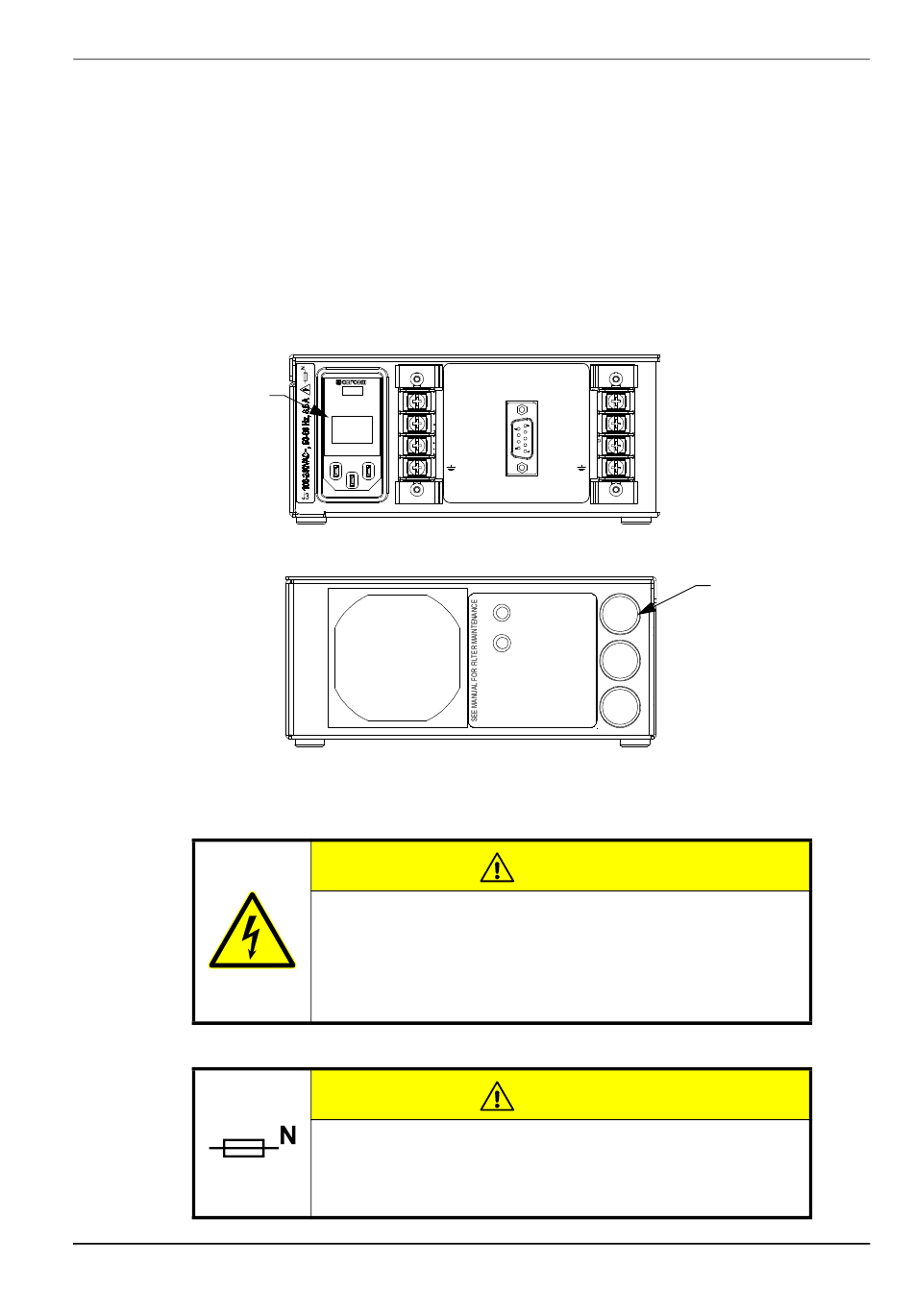

Abbildung 34: Position der Netzteilsicherungen
Gefährdung durch Hochspannung
100–240 V AC, 8,5 A
Trennen Sie vor Wartungsarbeiten die
Wechselstromversorgung.
Doppelpol-/Neutralsicherung
Trennen Sie vor Wartungsarbeiten die
Wechselstromversorgung.
J2
36 VDC
300W / 8A MAX
V+
PROPULSION
V+
LOGIC
V-
RETURN
GND
J4 DC ENABLE
F1
LOGIC
PROPULSION 1
T, 250V, 10A
PROPULSION
F2
PROPULSION 2
T, 250V, 10A
F3
LOGIC
T, 250V, 10A
VORSICHT
VORSICHT
Instandhaltung
Reparatur
DC-
Sicherungshalter
