Instandhaltung
Reparatur
Installation neuer Ethernet-Motoren
1.
Installieren Sie die Ethernet-Motoren im Transportsystem, wie in
dargestellt. Weitere Informationen finden Sie unter
auf Seite
Loop Transport System:
Mixed Enet and RS-422 motors, Two Paths
One Enet Chain, One RS-422 Chain
Host
Controller

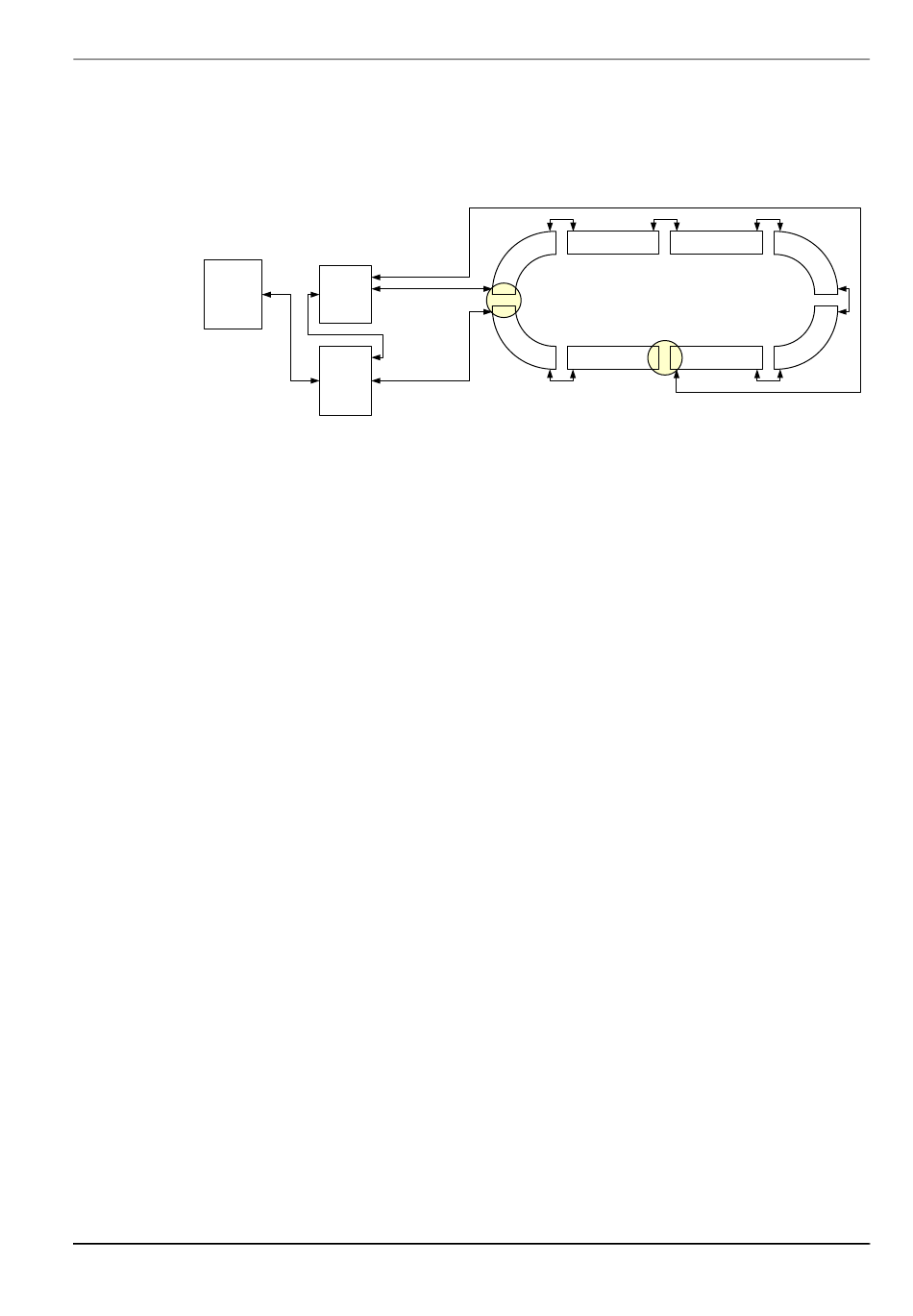

Abbildung 18: Einfacher RS-422-Regelkreis mit hinzugefügten Ethernet-Motoren
2.
Wenn das System nicht über einen Netzwerk-Switch zwischen dem Host-Controller
und der HLC verfügt, installieren Sie einen Netzwerk-Switch.
A.
B.
3.
Bringen Sie alle Ethernet-Kabel an.
A.
B.
4.
Bringen Sie die RS-422-Kabel wieder an.
•
5.
Schalten Sie die Spannungsversorgung für das MM LITE-Transportsystem, in dem die
Motoren ausgetauscht wurden, wieder ein.
Erstellen/Überarbeiten von Konfigurationsdateien
1.
Überarbeiten Sie die Konfigurationsdatei der Knotenpunktsteuerung (weitere
Informationen finden Sie im MagneMover LITE Configurator User Manual).
A.
B.
74
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
70.
HLC &
Node
Controller
Enet
Switch
Leiten Sie die vorhandene Verbindung vom Host-Controller zur
Knotenpunktsteuerung um, sodass sie vom Host-Controller zum
Netzwerk-Switch verläuft.
Fügen Sie eine Ethernet-Verbindung von der Knotenpunktsteuerung zum
Netzwerk-Switch hinzu.
Fügen Sie eine Ethernet-Verbindung vom Netzwerk-Switch zu einem der
neuen Ethernet-Motoren hinzu.
Fügen Sie eine Ethernet-Verbindung von Motor zu Motor hinzu.
Bringen Sie die Verbindungen an den Enden des RS-422-Pfades wieder an.
Achten Sie darauf, dass die Ethernet-Motoren ordnungsgemäß definiert sind.
Achten Sie darauf, dass die neuen Motoren über Relaisknoten mit dem
vorhandenen System verbunden werden, wie in
Austausch von RS-422-Motoren
RS-422 Motor
RS-422
Motor
P1M2
P1M1
Relay
P2M2
P2M1
x.y.2.2
x.y.2.1
Enet
Motor
Enet Motor
Relay
Abbildung 18
Abbildung 18
RS-422 Motor
RS-422
Motor
P1M3
P1M4
P1M5
P1M6
RS-422
Motor
RS-422 Motor
dargestellt.
MagneMotion
