Instandhaltung
Vorbeugende Wartung
Konzentrische Lager
Konzentrische Lager sind nicht einstellbar und müssen stets mit 19 Nm [14 ft•lb] angezogen
werden. Tragen Sie nach dem Festziehen Loctite 290 auf die Muttern an der Oberseite des
Wagens auf und lassen Sie den Loctite-Klebstoff vor der Verwendung 3 Stunden bei 22 °C
[72 °F] aushärten.
Exzentrische Lager
Exzentrische Lager sind einstellbar und können daher entweder näher zur oder weiter weg von
der Schiene gedreht werden. Wenn der Wagen entweder zu den Seiten oder nach vorne oder
hinten Spiel hat, entsteht zu viel Bewegung. Mindestens eines der Lager muss nachgestellt
und näher zur Schiene gedreht werden, bis die Bewegung beseitigt ist. Wenn sich der Wagen
nicht problemlos entlang den Schienen bewegt, drehen Sie eines oder beide Lager weiter von
den Schienen weg.
Mit den Einstellungen, die an den exzentrischen Lagern eines Wagens in Bezug auf die
Schienen vorgenommen werden, wird bestimmt, wie leichtgängig sich der Wagen entlang der
Schiene bewegt. Bei eingestellten Lagern darf die Zugkraft für den Wagen die Grenzwerte in
Tabelle 6 nicht überschreiten. In der Schnittzeichnung in
exzentrischen Lager am Wagen dargestellt. Achten Sie darauf, dass die Mitten der
exzentrischen Lager weiter auseinanderliegen als die Mitten der konzentrischen Lager, wie in
Abbildung 15 dargestellt.
Konzentrische Lager
Exzentrische Lager
Mittellinie konzentrische
52
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
Tabelle 6: Zug der Präzisionsschienenwagen
Wagentyp
Einzelanordnung
Doppelanordnung
Lager

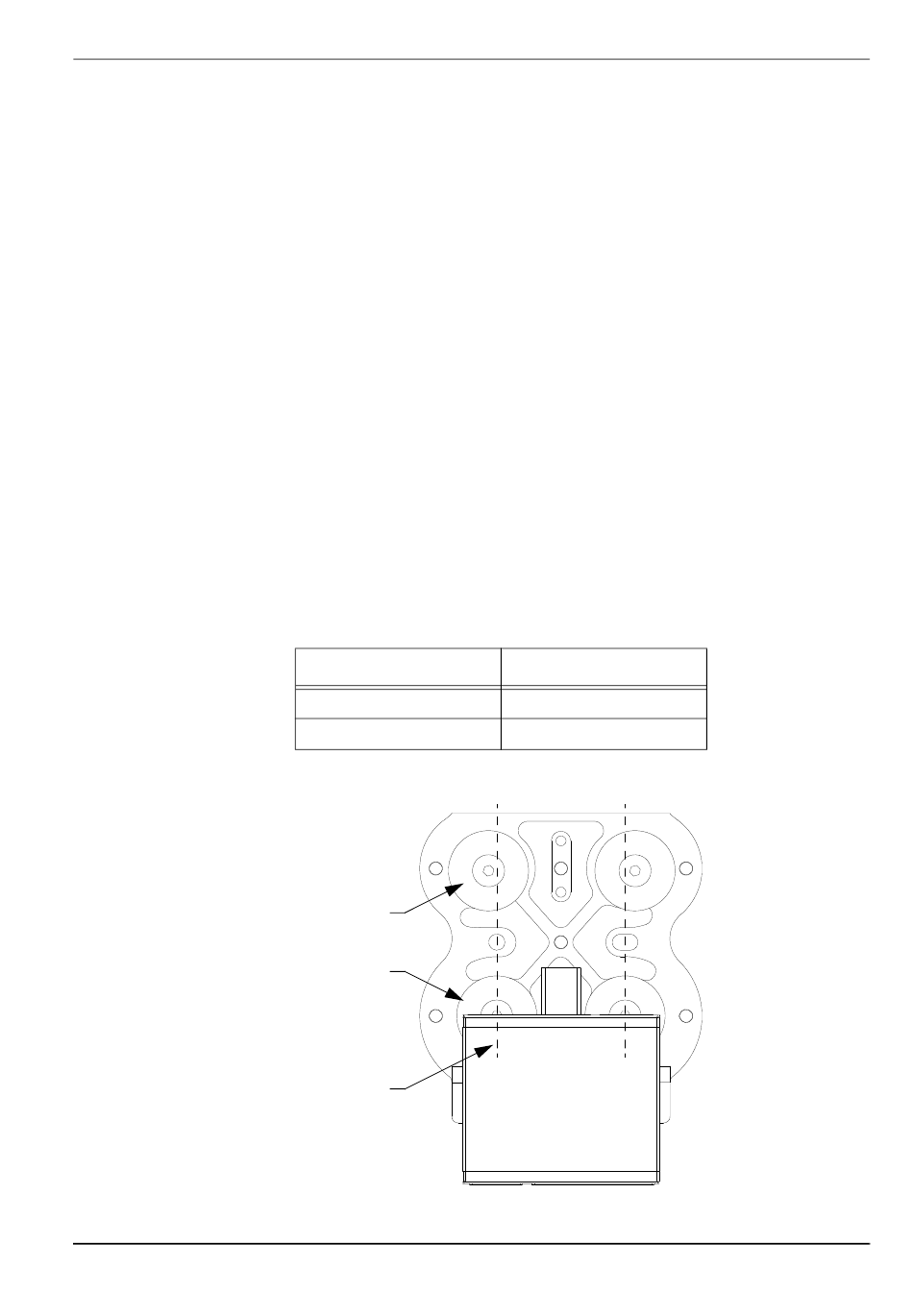

Abbildung 15: Stellung der exzentrischen Lager
Abbildung 14 ist die Einstellung der
Maximaler Zug
2,80 N [10,1 ozf]
5,86 N [21,1 ozf]
