Instandhaltung
Reparatur
Erforderliche Werkzeuge und Ausrüstung
•
Maulschlüssel, 13 mm, dünn
•
Schraubenschlüssel, 13 mm
•
Drehmomentschlüssel (Bereich 0,9–26 Nm [8–230 in•lb]) mit der folgenden
Stecknuss:
•
•
Loctite 290, Schraubensicherung, Wicking Grade, grün.
Austauschen konzentrischer Lager
In
Abbildung 47
Wagen in Einzelanordnung identisch.
Obere Mutter
Unterlegscheibe
Lagermutter
Konzentrisches
Lager (2x)

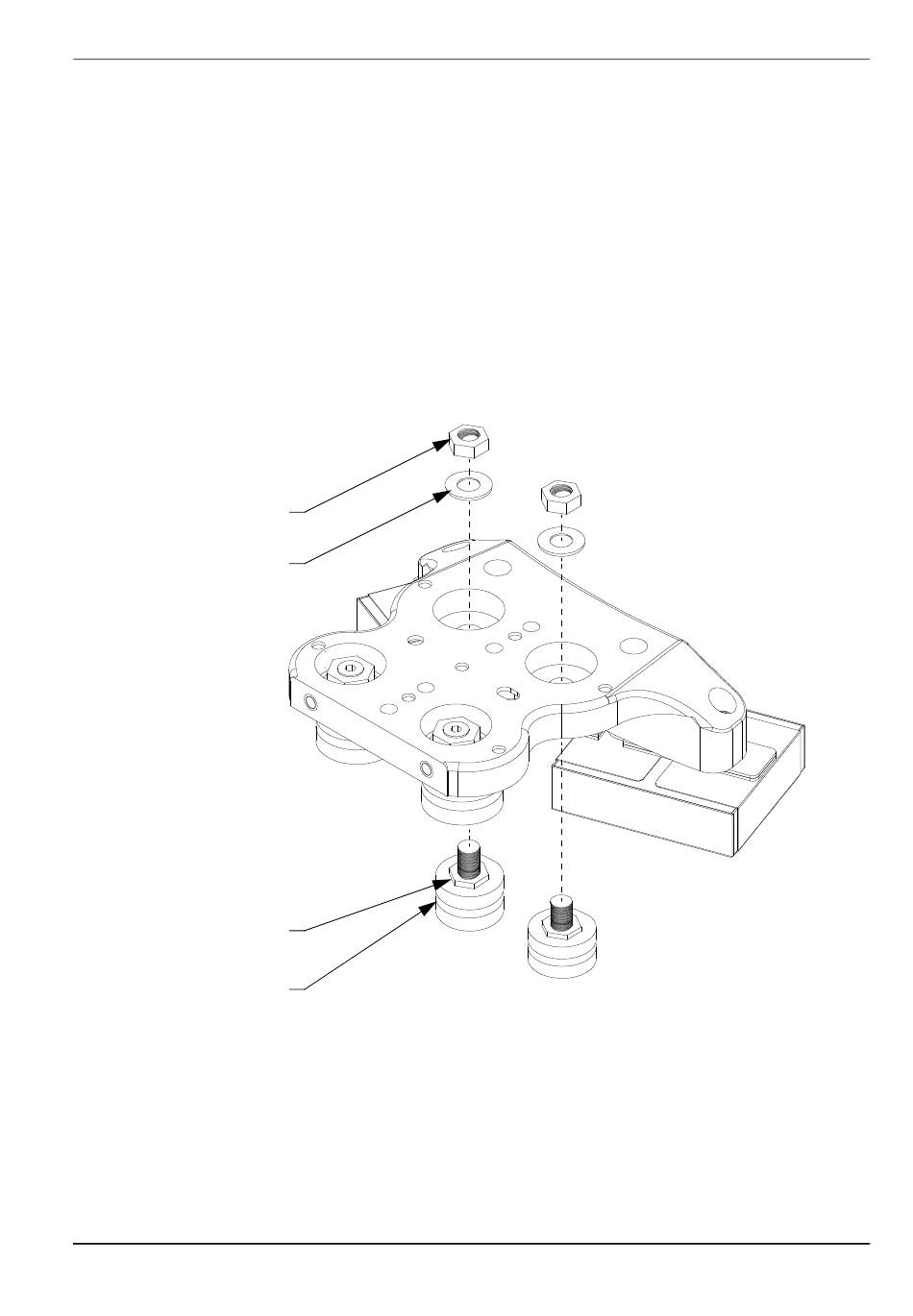

Abbildung 47: Demontage/Montage konzentrischer Lager bei Präzisionsschienenwagen
1.
Halten Sie den Pfad, in dem sich der Wagen befindet, vollständig an.
2.
Bauen Sie den Wagen aus, wie in
Seite 110
126
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
13-mm-Innensechskant.
ist ein Wagen in Doppelanordnung dargestellt. Das Verfahren ist jedoch bei
(2x)
(2x)
(2x)
beschrieben.
Austausch von Präzisionsschienenwagen auf
