Erforderliche Werkzeuge und Ausrüstung
•
Kreuzschlitzschraubendreher Nr. 1
•
Loctite 243, Schraubensicherung, anaerober Klebstoff, blau.
Vorgehensweise
Die Schmierstoffapplikatoren sind an der Unterseite des Wagen zwischen entweder den
konzentrischen oder den exzentrischen Lagern angebracht, wie in
Um Kontinuität zwischen den Wagen zu gewährleisten und auf beiden Seiten des
Schienensystems gleichmäßig Schmiermittel aufzutragen, empfiehlt MagneMotion, den
Applikator an der einen Hälfte der Wagen zwischen den konzentrischen Lagern und an der
anderen Hälfte zwischen den exzentrischen Lagern anzubringen.
HINWEIS: Installieren Sie die Wagen so in den Schienen, dass sich der Applikator bei zwei
aufeinanderfolgenden Wagen stets auf unterschiedlichen Seiten befindet.
Konzentrische
Lager
Applikator-
filzspitze

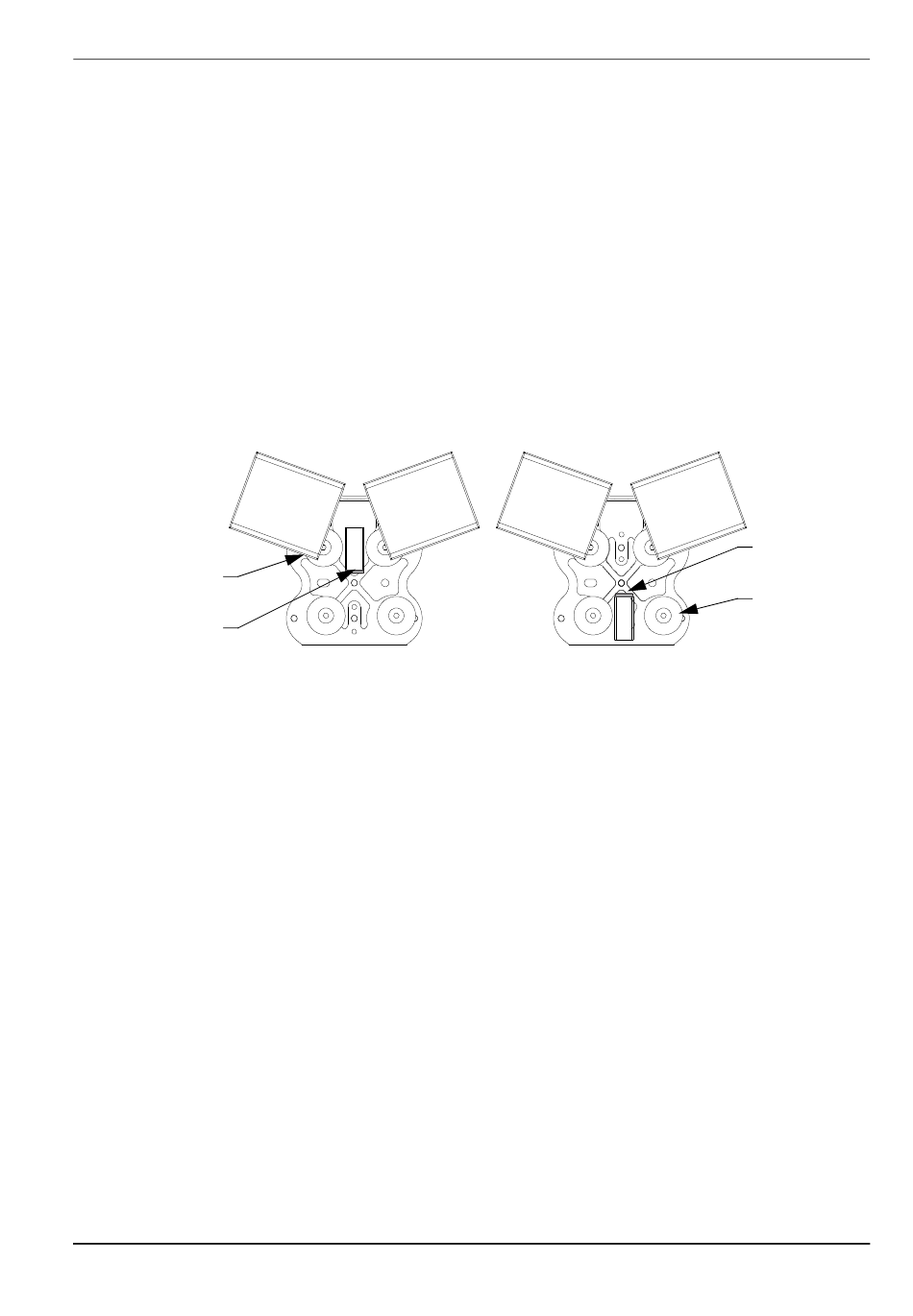

Abbildung 42: Position des Schmierstoffapplikators am Präzisionsschienenwagen
HINWEIS: Die Filzspitze besitzt eine V-Nut, die ordnungsgemäß an der Schiene ausgerichtet
sein muss. Wenn die V-Nut nicht an der Schiene ausgerichtet ist, entsteht eine
übermäßige Bremswirkung und der Wagen kann sich nicht problemlos über die
Schiene bewegen.
1.
Halten Sie den Pfad mit dem Wagen, an dem der Schmiermittelapplikator anzubringen
ist, vollständig an.
MagneMover LITE – Servicehandbuch
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020
Instandhaltung
Reparatur
Abbildung 42
dargestellt.
Applikator-
filzspitze
Exzentrische
Lager
