Guardmaster Safedge™-Sicherheitsleisten – Installations- und Benutzerhandbuch

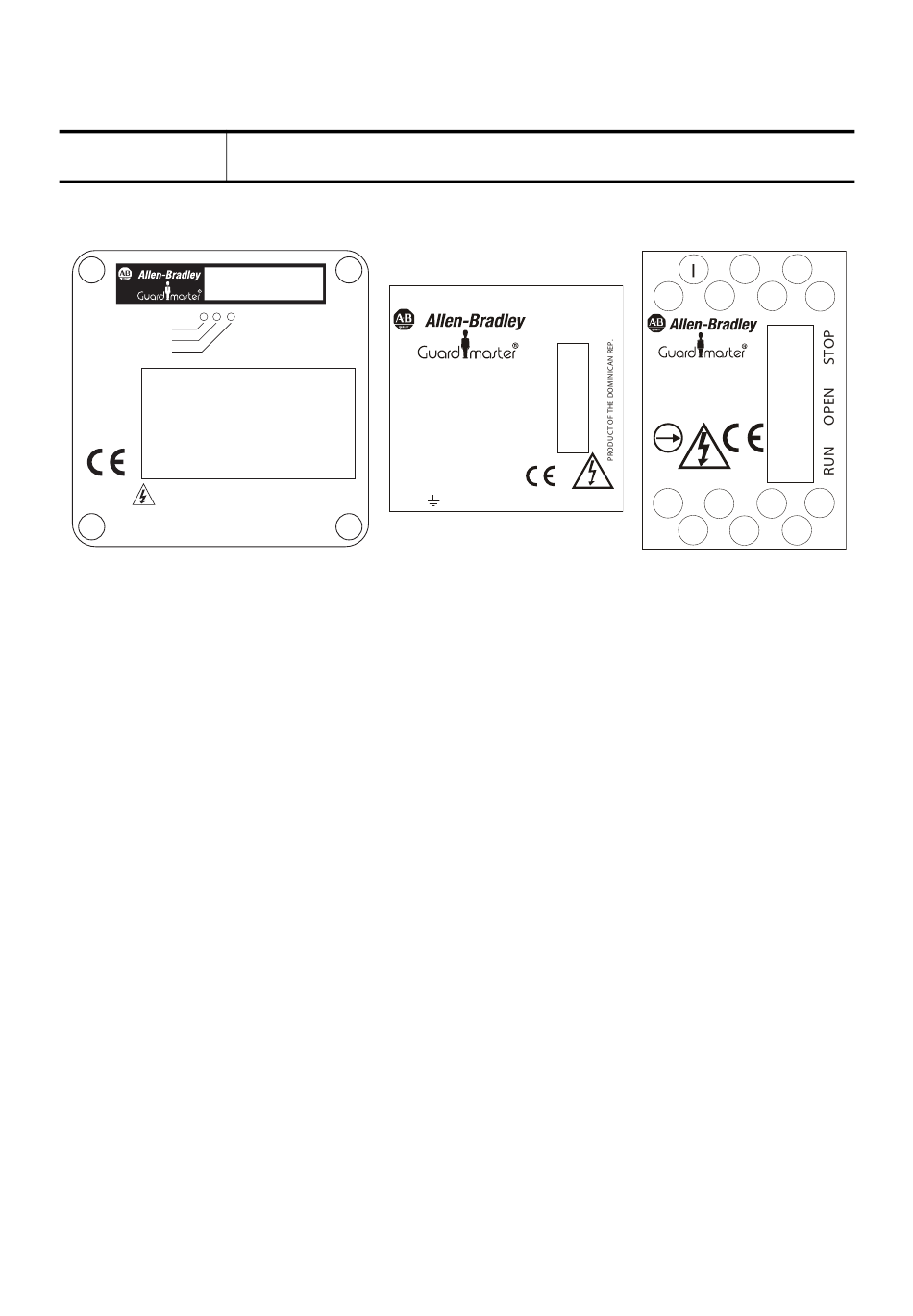

Einführung
WICHTIG
SAFEDGE™
PRESSURE SENSITIVE EDGE SYSTEM
CONTROL UNIT Pt. No. 440F-C251P
STOP
OPEN
RUN
Safedge™ Pressure Sensitive Safety Edge System
Control Unit
Supply Voltage 230/110VAC (see selector)
50-60Hz or 24V AC/DC
IP65 Hoseproof, Dust tight
Safety Contacts 250V 2A N/O
Aux Contacts 250V 2A N/C
GuardEdge™ Profile Voltage 12V DC
EN ISO 13849-1 Cat. 3, EN 1760-2
System response time 13mS
See user manual for further information
ISOLATE POWER BEFORE OPENING
MADE IN THE GERMANY
Oberflächenmontage
Einführung
Die Safedge-Sicherheitsleiste eignet sich ideal als Sicherheitssensor zur Berührungserkennung von Objekten in
Anwendungen wie kraftbetriebenen Türen, automatisierten Fahrzeugen, beweglichen Maschinenbetten usw. Sie kann
eine kontinuierliche, hochempfindliche Berührungserkennung entlang oder um beliebige Objekte bereitstellen.

Beschreibung der Sicherheitsleiste

Die Safedge-Sicherheitsleiste besteht aus einer bis zu 50 m langen Profilleiste, einem Kabelanschluss, einem
Abschlusswiderstand, einer C-Schiene und einem Steuergerät. Das Steuergerät kann Längen von bis zu 50 m
überwachen. Alle Profile verfügen über dasselbe Funktionsprinzip.
In diesem Handbuch wird die Verwendung der Komponenten der Safedge-Sicherheitsleiste erläutert. Sollten
Verbindungsstücke oder Eckelemente erforderlich sein, wenden Sie sich bitte an Ihren Lieferanten. Alle
Installationsarbeiten müssen von entsprechend geschultem und qualifiziertem Personal in Übereinstimmung mit den
gesetzlichen Sicherheitsanforderungen durchgeführt werden. LESEN SIE DIESES HANDBUCH VOR DER INSTALLATION
VOLLSTÄNDIG DURCH. Nach der Installation ist das Handbuch an einem sicheren und zugänglichen Ort
aufzubewahren. Wenden Sie sich an Ihren Lieferanten, falls Sie weitere Informationen oder Unterstützung benötigen.

Lagerung und Handhabung

Lagerung

Safedge-Steuergeräte und -Schaltleistenprofile sollten bei einer Temperatur zwischen –10 und +55 °C gelagert
werden.

Handhabung und Transport

Safedge-Steuergeräte und -Schaltleistenprofile sollten bei einer Temperatur zwischen –10 und +55 °C transportiert
werden und dürfen weder Stößen noch schweren Belastungen ausgesetzt werden. Verwenden Sie die
Originalverpackung, um die Teile zu schützen. Packen Sie den Inhalt der Verpackung immer vorsichtig aus und
vermeiden Sie Schäden durch grobe Handhabung oder die Verwendung von Messern, Teppichmessern usw.
4
Lesen Sie dieses Handbuch vor der Installation vollständig durch. Nach der Installation ist
das Handbuch an einem sicheren und zugänglichen Ort aufzubewahren.
A1
SAFEDGE
Control unit
ISO 13849-1
ISO 13856-2
(A1/A2) 110/230V AC selectable
(+/-) 24V AC/DC
Isolate before opening
A2
+
MC 13
Z2 23 31
440F-C251D
STOP
OPEN
RUN
-
Z1 MC 14 24 32
DIN-Schienenmontage
Rockwell Automation-Publikation 440F-UM002A-DE-P
-
Z1 X1 21
13
SAFEDGE
Control unit
SECD252
Z2 22
X2 14
-
