Vorgehensweise
Ausbau der Förderwagen
1.
Halten Sie den Abschnitt des MagneMover LITE-Transportsystems, an dem der
Förderwagen ausgebaut werden soll, vollständig an.
2.
Entfernen Sie die innere Führungsschiene von einem Kurvenmotor.
HINWEIS: NICHT die Schienen von den Weichen entfernen.
A.
B.
C.
3.
Entfernen Sie die Förderwagen, indem Sie sie von den benachbarten Motoren in die
offene Kurve schieben.
HINWEIS: Förderwagen, die aus dem Transportsystem entfernt wurden, müssen zum
4.
Bauen Sie die Führungsschiene in der umgekehrten Reihenfolge von
wieder ein.
A.
B.
5.
Versetzen Sie das MM LITE-Transportsystem in den Normalbetrieb.
MagneMover LITE – Servicehandbuch
Rockwell Automation-Publikation Mensch-Maschine-Schnittstelle-UM037A-DE-P - April 2020

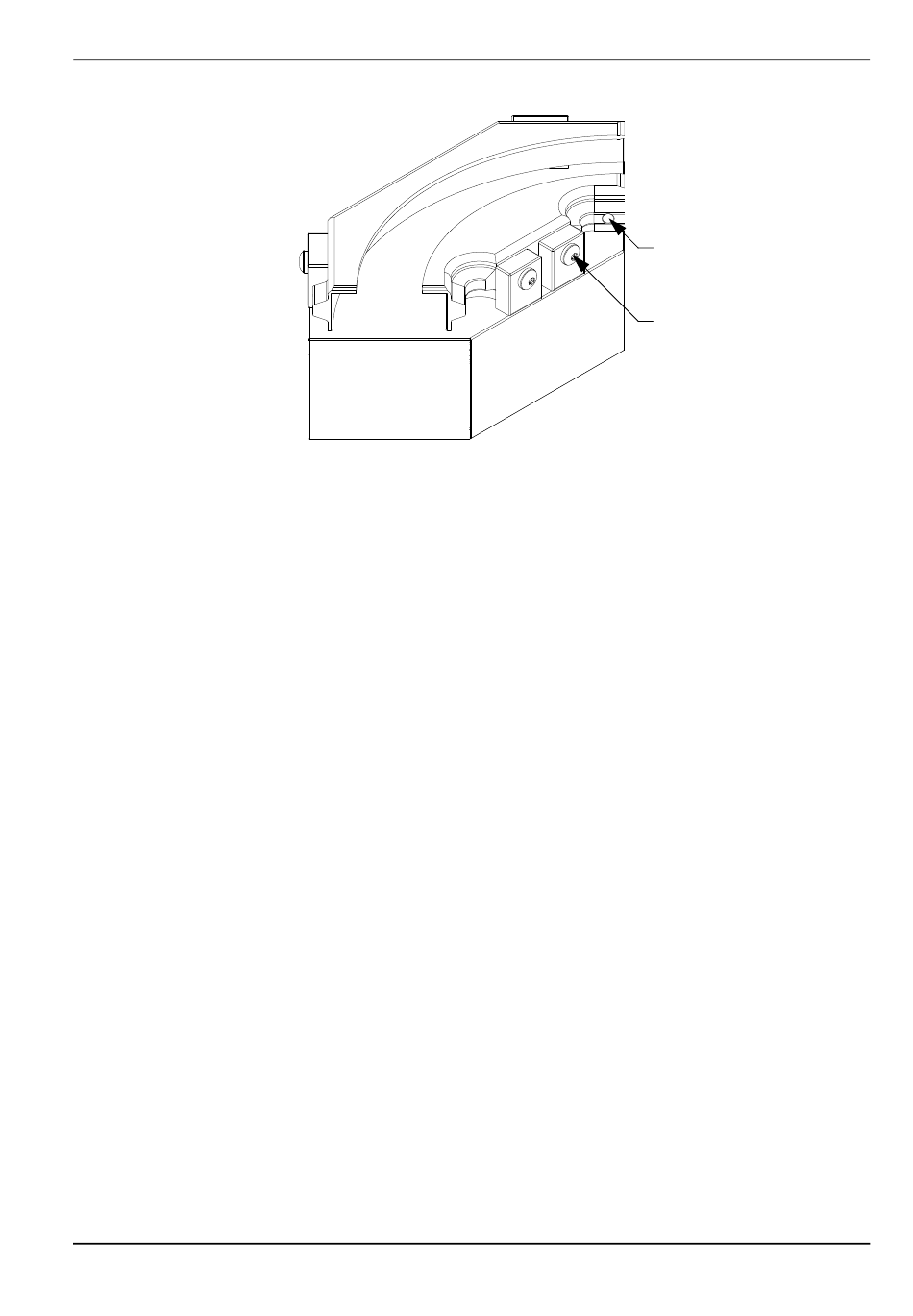

Abbildung 20: Ausbau der Kurvenmotorführungsschiene
Entfernen Sie die zwei Schrauben, mit denen die V-Verstrebung an der
Führungsschiene befestigt ist.
Entfernen Sie die zwei Schrauben, mit denen die Führungsschiene am Motor
befestigt ist.
Heben Sie die Führungsschiene vom Motor ab.
Schutz der Förderwagen und zur Minimierung von Sicherheitsrisiken in
der Originalverpackung aufbewahrt werden.
Tragen Sie Loctite 243 auf die Schrauben auf.
Ziehen Sie die Montageschraube der Führungsschiene und die V-Verstrebung
mit 3,4 Nm [30 in•lb] an.
HINWEIS: Der Loctite-Klebstoff muss vor der Verwendung des
Transportsystems 2 Stunden bei 22 °C [72 °F] aushärten.
Instandhaltung
Reparatur
Schraube V-Verstrebung
(2x)
Montageschrauben
Führungsschiene
(2x)
Schritt 2
83
